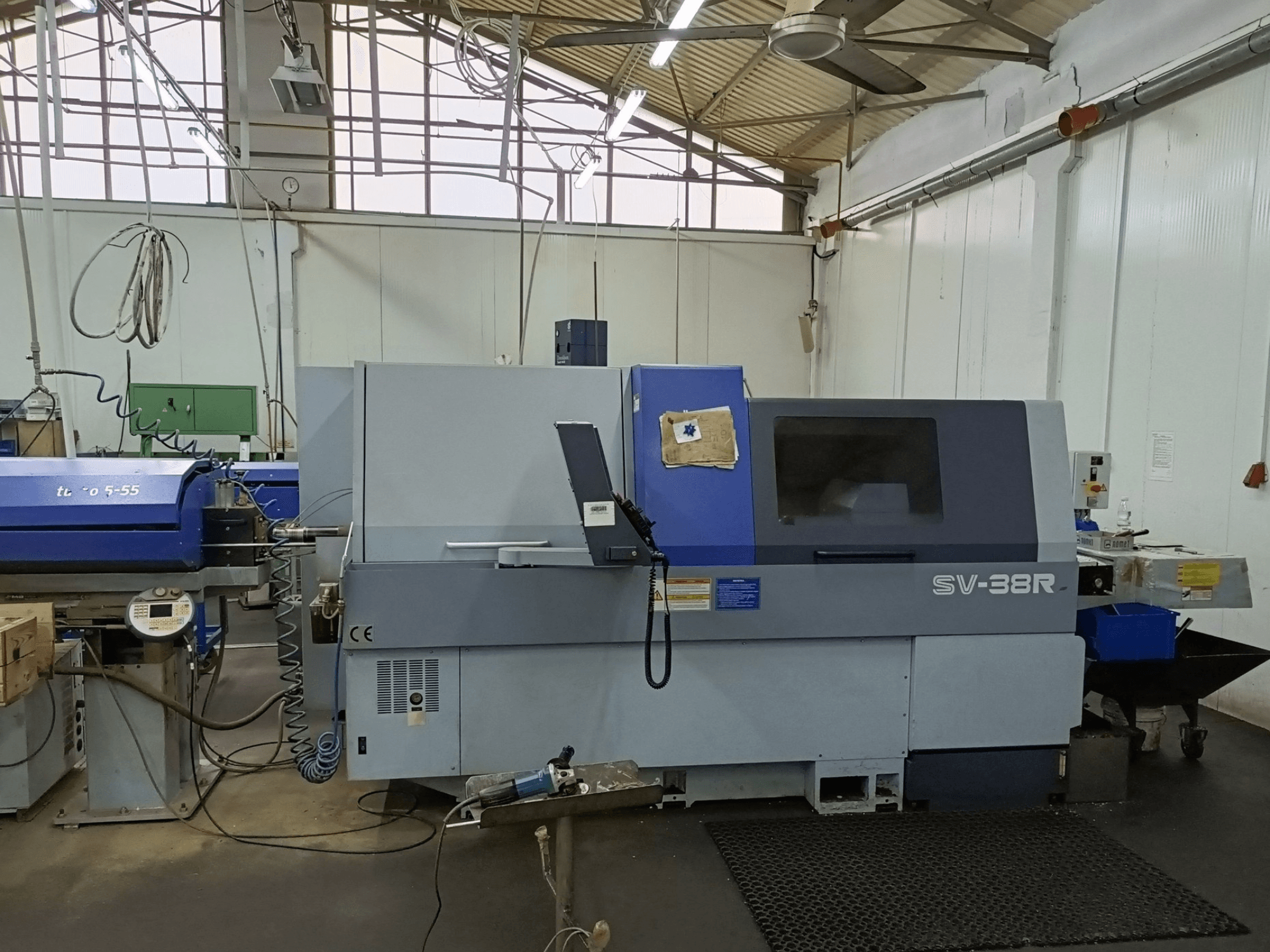

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Схема осей: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Обробні можливості:

  • Максимальний діаметр точіння: 38 мм

  • Максимальний хід передньої бабки: 350 мм

  • Швидкісний хід: X1/X2/X3/Y1/Z1/Z2/Z3 30 м/хв; Y2 20 м/хв; Y3 15 м/хв

• Головний шпиндель:

  • Управління віссю C

  • Потужність двигуна: 7,5 кВт у режимі безперервної роботи / 11 кВт (10 хв, 25 % навантаження)

  • Цанга головного шпинделя

  • Синхронна обертова направляюча втулка з продуванням повітрям

• Додатковий шпиндель:

  • Максимальна швидкість: 7 000 об/хв

  • Управління віссю С

  • Потужність двигуна: 5,5 кВт у режимі безперервної роботи / 7,5 кВт (10 хв, 40 % навантаження)

  • Цанга допоміжного шпинделя

  • Подача повітря

• Система закріплення інструменту:

  • 5-позиційний інструментальний блок

  • 10-позиційна інструментальна револьверна головка

  • 8-шпиндельний блок задньої обробки

  • Переднє свердління: 3 інструменти на станцію

  • Максимальний діаметр свердління: 23 мм

  • Максимальна здатність нарізування різьби: M16 × 2,0

• Приводний інструмент:

  • Блок інструментів: 4 приводи; максимальна швидкість 6 000 об/хв; двигун 2,2 кВт

  • Револьверна головка: 2 приводні інструменти на станцію; максимальна швидкість 5 700 об/хв; двигун 2,7 кВт у режимі безперервної роботи / 4 кВт (5 хв, 30 % навантаження)

  • Максимальний діаметр свердління (приводний): 10 мм

  • Максимальна продуктивність нарізування різьби (привод): M8 × 1,25

• Вбудоване/стандартне обладнання:

  • Система виявлення поломки різального інструменту

  • Автоматична централізована система змащення

  • Гідравлічний агрегат

  • Пневматичний агрегат

  • Індикатор рівня охолоджувальної рідини

  • Перемикач виявлення витоку

  • Освітлення робочої зони

  • Інтерфейс RS-232C

• Наробіння та лічильники:

  • Увімкнено: 24 295 год 59 хв

  • Робота: 21 038 год 55 хв 37 сек

  • Різання: 6 872 год 30 хв 44 сек

Додаткове обладнання

• Подавач прутків: FMB Maschinenbau, модель FMB turbo 5-55 / 3200 A (2016 рік)

  • Максимальна довжина прутка: 3 200 мм

  • Діапазон діаметрів прутків згідно з наданими технічними характеристиками: 5–65 мм (підлягає підтвердженню за документацією дозатора)

  • Швидкість подачі: 0–1 000 мм/с; Швидкість повернення: 0–1 000 мм/с

  • Інтерфейс подавача прутків

  • Примітка: Фактичний діаметр обробки обмежений токарним верстатом до 38 мм

• Конвеєр готових деталей
