TRAUB - TNL 32 PDE-TUR-TRA-2012-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

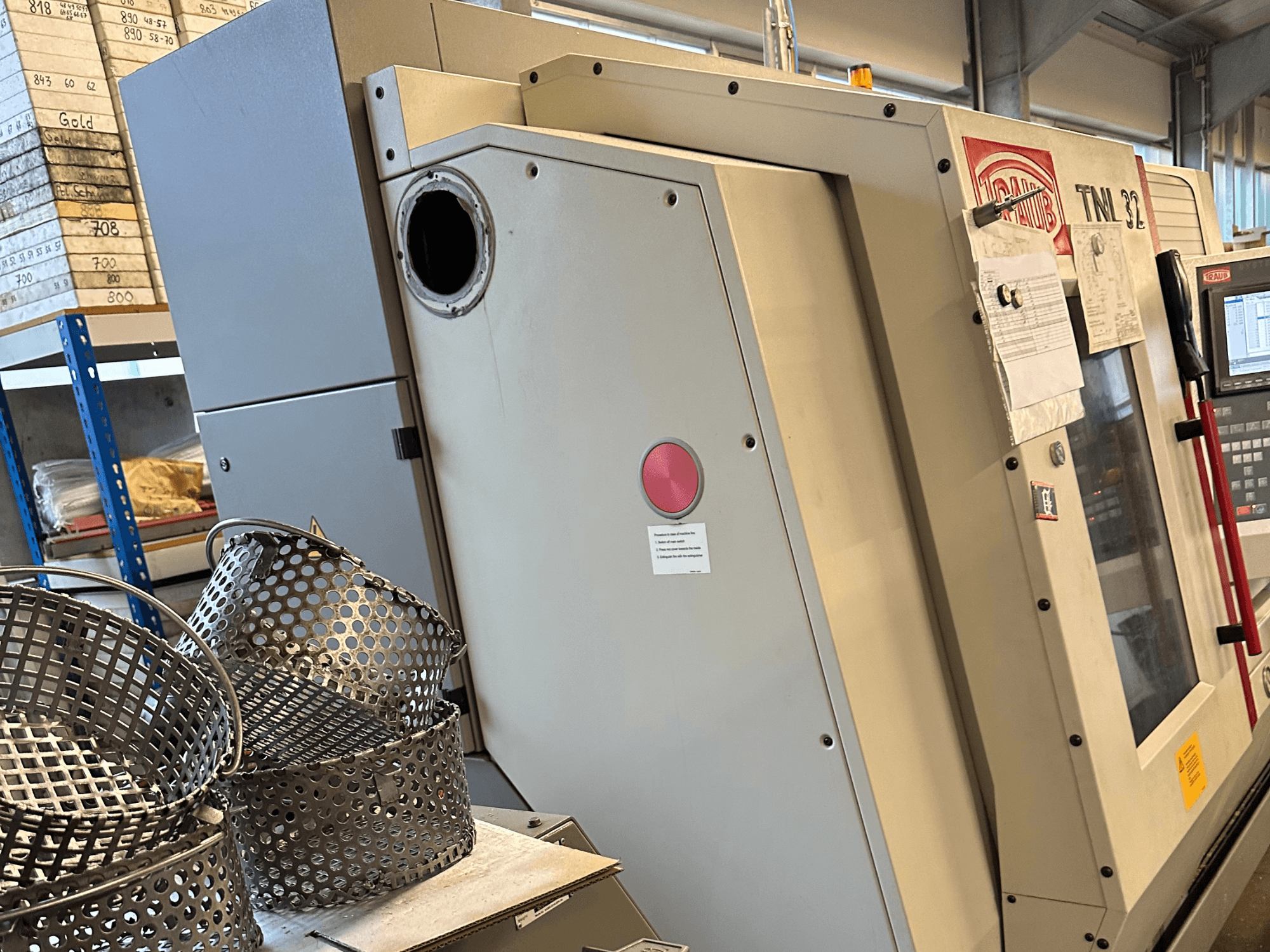

Цей 7-осьовий токарний верстат TRAUB TNL 32 P був виготовлений у 2012 році. Він розрахований на обробку заготовок з максимальним діаметром 32 мм та має максимальний хід по осі Z 305 мм. Верстат оснащений двома револьверними головками з приводом інструменту, що мають відповідно 10 та 9 інструментальних позицій. Якщо ви шукаєте високоякісне токарне обладнання, зверніть увагу на швейцарський токарний верстат TRAUB TNL 32 P, який ми пропонуємо на продаж. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: TRAUB
- рік: 2012
- МОДЕЛЬ: TNL 32 P
- виробничі години: 19295
- тип програми: Поворот.
- Місцезнаходження: Німеччина
- тип машини: Токарний верстат швейцарського типу
- марка блоку управління: TRAUB
Технічна інформація - TRAUB TNL 32 P
Блок керування
- Марка керування: TRAUB
- Модель керування: TX 8i-p
Розміри
- Висота машини: 2600 mm
- Довжина машини: 4500 mm
- Вага машини: 6000 kg
- Ширина машини: 2500 mm
Рух
- Кількість осей: 7
- Хід по осі X: 140 mm
Технічні характеристики
- Протишпиндель: Так
- Приводні інструменти: Так
- Макс. діаметр прута: 32 mm
- Потужність шпинделя: 10.7 kW
- Швидкість шпинделя: 8000 RPM
- Охолодження через шпиндель: Так
Додаткова інформація
Кількість револьверних головок: 2
Максимальний хід по осі Z: 305 мм
Крутний момент головного шпинделя: 21/32 Нм
Роздільна здатність осі C головного шпинделя: 0,001°
Кількість позицій інструменту на револьверній головці 1: 10
Кількість станцій приводних інструментів на револьверній головці 1: 10
Швидкість приводного інструменту револьверної головки 1: 12 000 об/хв
Потужність приводного інструменту револьверної головки 1: 1,5 / 2,5 кВт
Діаметр тримача інструменту револьверної головки 1: 45 мм
Хвостовик токарного інструменту револьверної головки 1: 16 x 16 мм
Хід по осі X револьверної головки 1: 140 мм
Хід по осі Z револьверної головки 1: 305 мм
Роздільна здатність осі H револьверної головки 1: 0,001°
Час переходу від стружки до стружки на револьверній головці 1: 0,3 с
Револьверна головка 2: 9 позицій для інструментів
Кількість станцій з приводним інструментом на револьвері 2: 9
Швидкість приводного інструменту револьверної головки 2: 12 000 об/хв
Потужність приводного інструменту револьверної головки 2: 1,5 / 2,5 кВт
Діаметр тримача інструменту револьверної головки 2: 45 мм
Хвостовик токарного інструменту револьверної головки 2: 16 x 16 мм
Хід по осі X револьверної головки 2: 140 мм
Хід по осі Y револьверної головки 2: -25 / +40 мм
Хід по осі Z револьверної головки 2: 320 мм
Час від стружки до стружки револьверної головки 2: 0,3 сек
Швидкість протишпинделя: 8 000 об/хв
Потужність протишпинделя: 1,5 / 2,5 кВт
Крутний момент протишпинделя: 4,5 / 7,7 Нм
Роздільна здатність осі C протишпинделя: 0,001°
Максимальна довжина затиску: 250 мм
Максимальний діаметр прутка (контршпиндель): 32 мм
Станції інструментів для задньої обробки: 8
Кількість станцій з приводними інструментами для задньої обробки: 3
Швидкість приводного інструменту для задньої обробки: 12 000 об/хв
Потужність приводного інструменту для задньої обробки: 1,5 / 2,5 кВт
Діаметр тримача інструменту для задньої обробки: 36 мм
Швидкісний хід (X / Y / Z): 20 / 20 / 20 м/хв
Максимальна швидкість подачі: 20 000 мм/хв
Загальна необхідна потужність: 46 кВт
Необхідна площа, включаючи подавач прутків: 8 000 x 2 500 x 2 600 мм
Конвеєр для стружки: опціонально, не входить до комплекту
Система охолодження: Так
Револьверні головки: 2
Блок задньої обробки: Так
Інтерфейс подавача прутків: Так
Подавач прутків: LNS Hydrobar Express 332 S2 / 3 м
Електронне маховикове колесо: Так
Гідравлічний блок: Так
Дефекти верстата: Контршпиндель наразі не працює через тривалу простою. Несправний або датчик, або двигун.
*Можливі розбіжності між наведеними даними та фактичними значеннями
