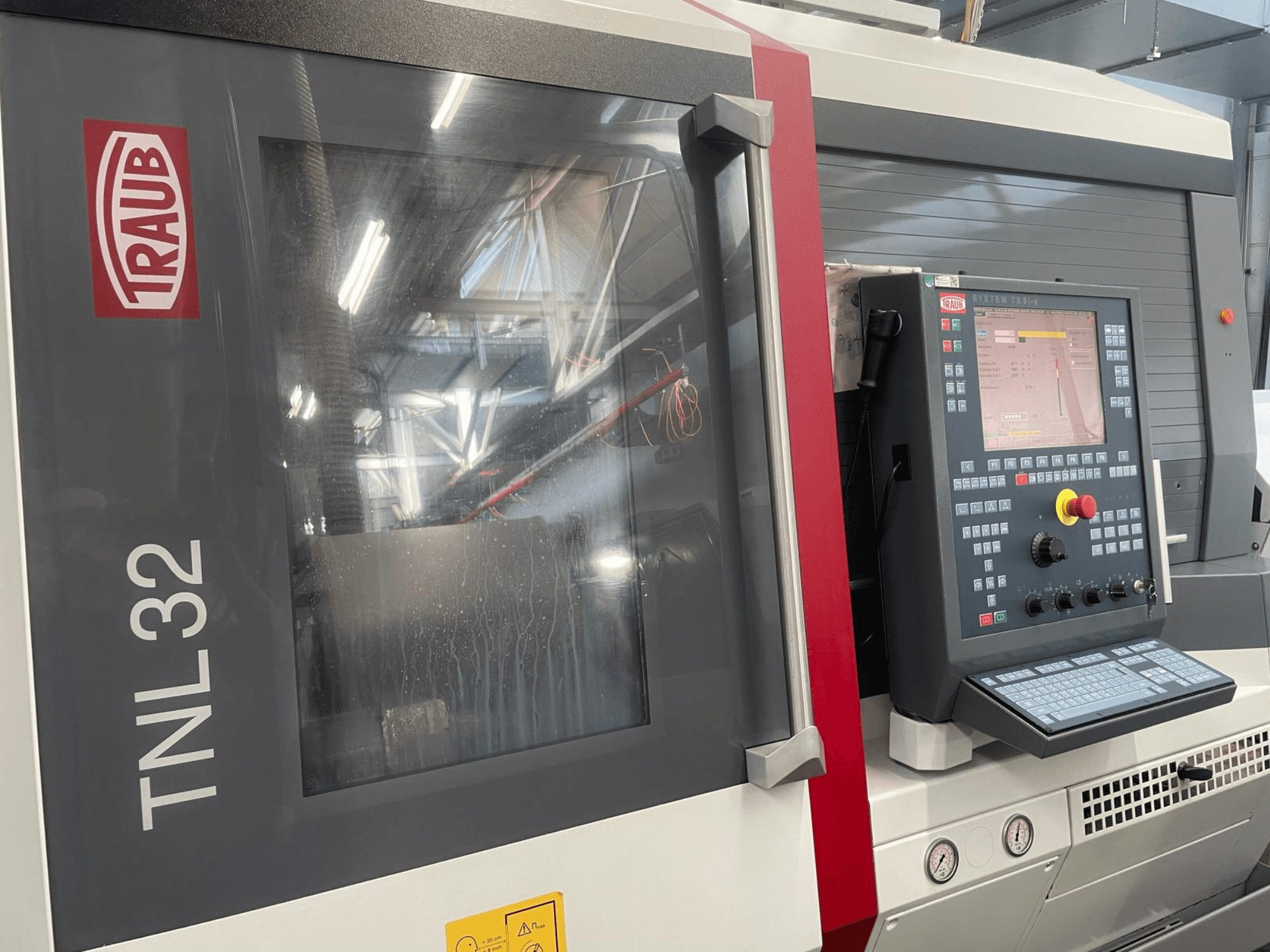

TRAUB - TNL 32DE-TUR-TRA-2014-00001

• Управління: ЧПК/ПЛК TRAUB TX8i-s з 64-бітним RISC-процесором і оптоволоконним ПК; кольоровий TFT-дисплей з плоским екраном; електронний маховичок

• Програмне забезпечення / розширення в комплекті: Polyform (програмування по осі С), Helical (3D інтерполяція по осі Y), нарізування без компенсаційного патрона, контроль поломки відрізного інструменту, контроль викиду відрізного інструменту, відключення осі, T-ATC

• Головний шпиндель: Моторний шпиндель з порожнистою системою затиску; діаметр отвору/пропускна здатність 32 мм; максимальна частота обертання по осі С 8 000 об/хв

• Максимальний хід 305 мм (версія L) / 127 мм (версія K)

• Підшпиндель: Частково порожнистий затиск, вісь С; очисний пристрій на нижній револьверній головці

• Верхня револьверна головка: Осі X/Y/Z/H/B; 10 тримачів інструменту; подвійний привід

• Нижня інструментальна револьверна головка: осі X/Y/Z/H; 9 тримачів інструменту; комбінований привід; окрема робота контршпинделя

• Вимірювання / зворотний зв'язок: Скляні шкали по осі X (верхня і нижня револьверні головки); поворотний енкодер по осі C

• Обробка задніх поверхонь: 8-позиційний задній стіл з комбінованим приводом для 3 інструментів; підготовлений для внутрішньої подачі ЗОР

• Затиск: Пристрій зміни напрямку затиску і пристрій протитиску затиску на головному і контршпинделі

• Система ЗОР: Стандартна система з насосами на 3 і 8 бар (50 Гц) в 500-літровому баку; додатковий насос на 28 бар (50 Гц), витрата 19 л/хв

• Витяжка: Підключення D 150 мм для центральної витяжки

Додаткове обладнання

• Не вказано (не вказано роботів, пристрої подачі прутків, конвеєра для стружки або зовнішньої автоматизації)
