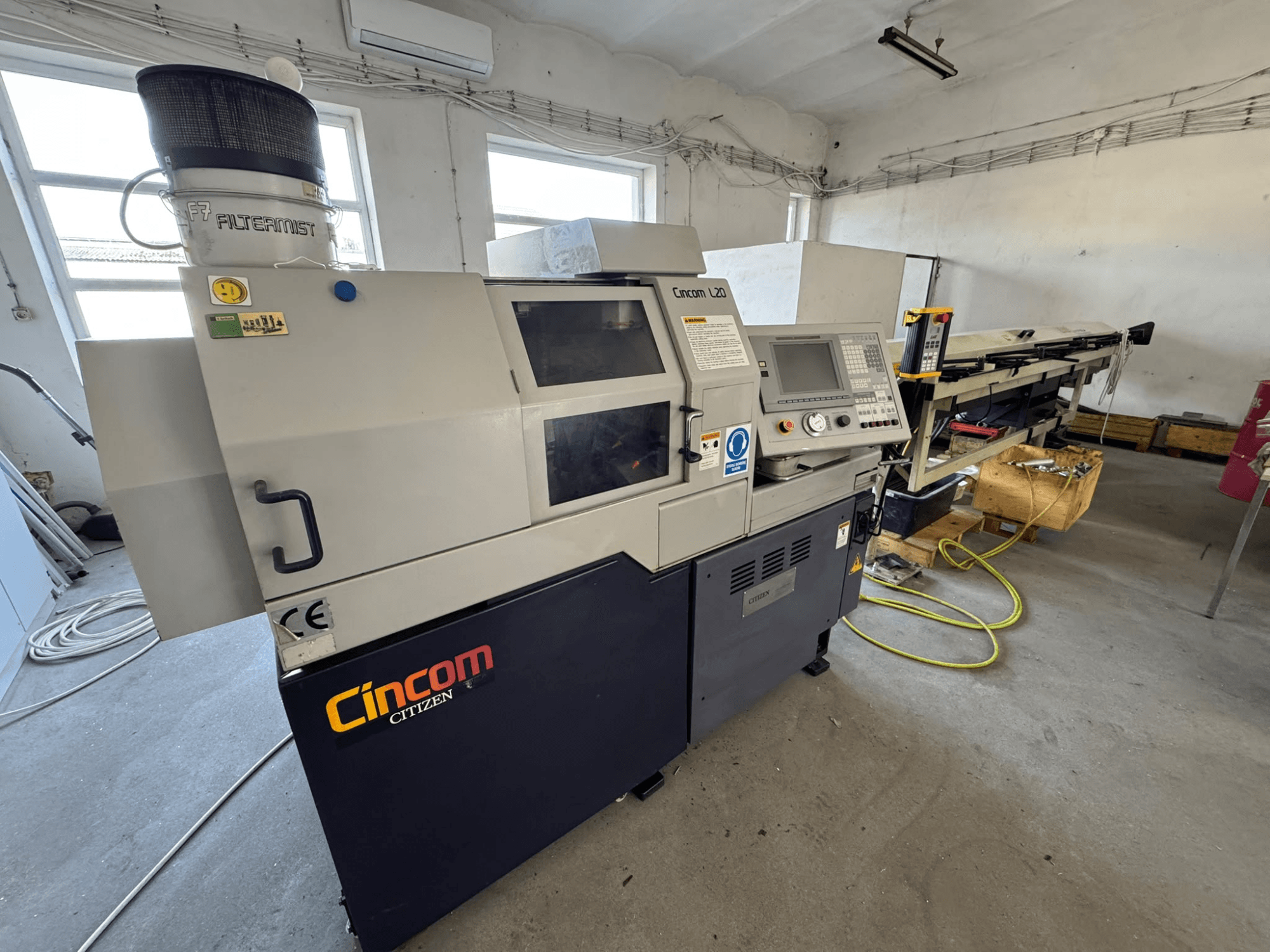

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Максимальний діаметр обробки: 20 мм

• Рекомендований діаметр обробки: 6–20 мм

• Максимальна довжина обробки: 200 мм на одне затискання

• Регулювання швидкості обертання головного шпинделя: безступінчасте, S5-цифрове

• Крок індексації головного шпинделя: 1 градус

• Максимальний діаметр фронтального свердління: 10 мм

• Максимальна продуктивність фронтального нарізування різьби: M8 за допомогою мітчика / M6 за допомогою плашки

• Задній шпиндель: у комплекті

• Максимальний діаметр затиску заднім шпинделем: 20 мм

• Швидкість обертання заднього шпинделя: 200–8000 об/хв

• Регулювання швидкості заднього шпинделя: безступінчасте, S4-цифрове

• Крок індексації заднього шпинделя: 1 градус

• Максимальний діаметр заднього свердління: 8 мм

• Максимальний розмір різьби, що нарізається на задньому шпинделі: M6

• Максимальна довжина обробки ззаду: 80 мм

• Максимальний виступ заготовки від заднього шпинделя: 30 мм

• Продуктивність свердління поперечним приводним інструментом: 7 мм

• Максимальна глибина нарізування різьби поперечним приводним інструментом: M6

• Швидкість обертання поперечного приводного інструменту: 200–5000 об/хв

• Продуктивність свердління переднім приводним інструментом: 5 мм

• Прохідність нарізування різьби переднім приводним інструментом: M5

• Швидкість обертання переднього приводного інструменту: 200–5000 об/хв

• Продуктивність заднього приводного інструменту при свердлінні: 4 мм

• Швидкість обертання заднього приводного інструменту: 200–5000 об/хв

• Максимальна кількість інструментів: 16

• Станції токарних інструментів: 7

• Станції поперечного свердління: 3

• Станції для переднього свердління: 3

• Станції для тильного свердління/обробки: 3

• Розмір хвостовика токарного інструменту: 12 × 12 × 130 мм

• Діаметр хвостовика обертового інструменту: 7 мм для ER11 / AR11, 10 мм для ER16 / AR16

• Діаметр втулки тримача інструменту: 19,05 мм

• Направляюча втулка: L20, 20,01 мм

• Хід по осі X1: 45,5 мм

• Хід по осі Y1: 294 мм

• Хід по осі Z1: 205 мм

• Хід осі X2: 316 мм

• Хід осі Z2: 180 мм

• Швидкісний хід по осях X1 / Y1 / Z1: 20 м/хв

• Швидкісний хід по осях X2 / Z2: 20 м/хв

• Мінімальний крок введення X1 / Y1 / Z1: 0,001 мм

• Мінімальний крок введення X2 / Z2: 0,001 мм

• Максимальна довжина прутка: 2500 мм

• Висота центру: 1050 мм

Додаткове обладнання

• Подавач прутків: LNS Hydrobar Mini-Sprint S2
