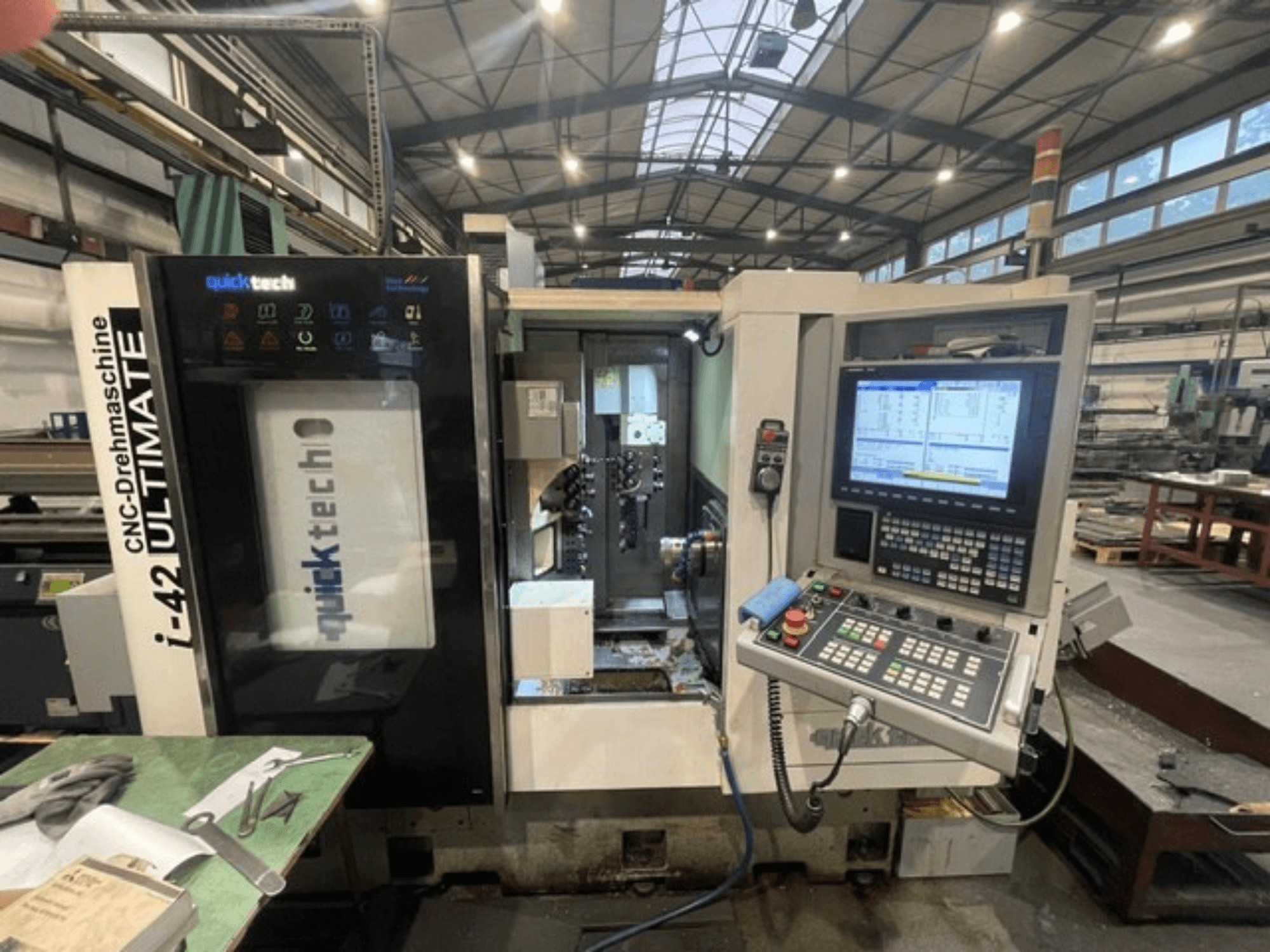

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Управління

  • Mitsubishi M720 CNC

  • 15-дюймовий кольоровий РК-дисплей

  • Двері зі світлодіодними індикаторами

  • Робоча сигналізація та автоматичний вимикач аварійної сигналізації

  • Вбудований зв'язок/інтерфейс з пристроєм подачі прутка

  • Знак CE

  • Керівництво / інструкція

• Головний шпиндель

  • Діаметр підшипника: 100.0 мм

  • Макс. діаметр прутка: 42 мм

  • Максимальна довжина обробки: 250.0 мм

  • Цанга DIN-173E42B

  • Шпиндель A2-5

  • Отвір шпинделя: 44.0 мм

  • Кут нахилу осі С: 0.001°

• Контршпиндель

  • Макс. діаметр прутка: 42 мм

  • Максимальна довжина обробки: 100 мм

  • Цанга: DIN-173E-42B

  • Шпиндель A2-5

  • Швидкість: 4000 об/хв

  • Потужність: 3.7 кВт

  • Кут нахилу осі C1: 0,001

• Ходи та осі

  • X: 150.0 мм | Y: 385.0 мм | Z: 250.0 мм | B: 360°

  • X1: 400.0 мм | Y1: 400.0 мм | Z1: 300.0 мм

  • Серводвигуни (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 кВт кожен

  • Індексація з положення інструменту: 0.3 s

  • Час зміни інструменту (різання/розрізання): 0.6 s

• Інструментальна головка (основна)

  • Комбінований тип

  • Інструменти: 6 зовнішніх, 5 внутрішніх

  • Розмір зовнішнього інструменту: 20,0 × 20,0 мм

  • Максимальний внутрішній інструмент: ER20 / 20.0 мм

• Привідні інструменти (основні)

  • Вісь В з 12 приводними інструментами

  • Потужність: Mitsubishi AC Servo, 15 кВт

  • Швидкість: 4000 об/хв

  • Максимальний розмір інструменту: ER-20

  • Макс. діаметр свердління: 12 мм

  • Макс. різьблення: M10 × 1.5

• Інструментальна головка (лічильник)

  • Комбінований тип

  • Інструменти: 5 зовнішніх, 9 внутрішніх

  • Розмір зовнішнього інструменту: 20,0 × 20,0 мм

  • Максимальний внутрішній інструмент: ER20 / 20.0 мм

• Привідні інструменти (лічильник)

  • Кількість: 6 (3 осьові, 3 радіальні)

  • Потужність: Mitsubishi AC Servo, 1.5 кВт

  • Швидкість: 4000 об/хв

  • Максимальний розмір інструменту: ER-20

  • Макс. діаметр свердління: 12 мм

  • Макс. різьблення: M10 × 1.5

• Гідравлічна система

  • Гідравлічний двигун: 0,75 кВт

  • Максимальний тиск в системі: 50 кг/см3

• Система змащення

  • Двигун мастила: 25 Вт

  • Ємність бака: 2 л

• Система охолодження

  • Бак для охолоджуючої рідини: 200 л

  • Двигун охолоджуючої рідини: 1/4 К.С.

  • Тиск охолоджуючої рідини: 2,5 МПа

• Довжина: 2900 мм (3500 мм з урахуванням транспортера стружки, який є частиною верстата)

• Стандартна комплектація

  • Базова комплектація інструментами

  • Тримач інструменту та набір цанг

  • Автоматичне змащення

  • Стружкознімач / транспортер стружки (інтегрований, згідно з габаритними розмірами)

  • Видалення заготовки (лопата) - якщо інтегрована

  • 15-дюймовий кольоровий РК-дисплей

  • Робоча сигналізація та автоматичний вимикач аварійної сигналізації

  • Керівництво/ручне

  • Двері зі світлодіодними індикаторами

Додаткове обладнання

• Автоматична подача прутка, довжина 1200 мм

• Конвеєр для видалення заготовки

• Лопата для видалення заготовки (якщо передбачена як зовнішній блок)

• Трансформатор 380-440 В, 60/50 Гц
