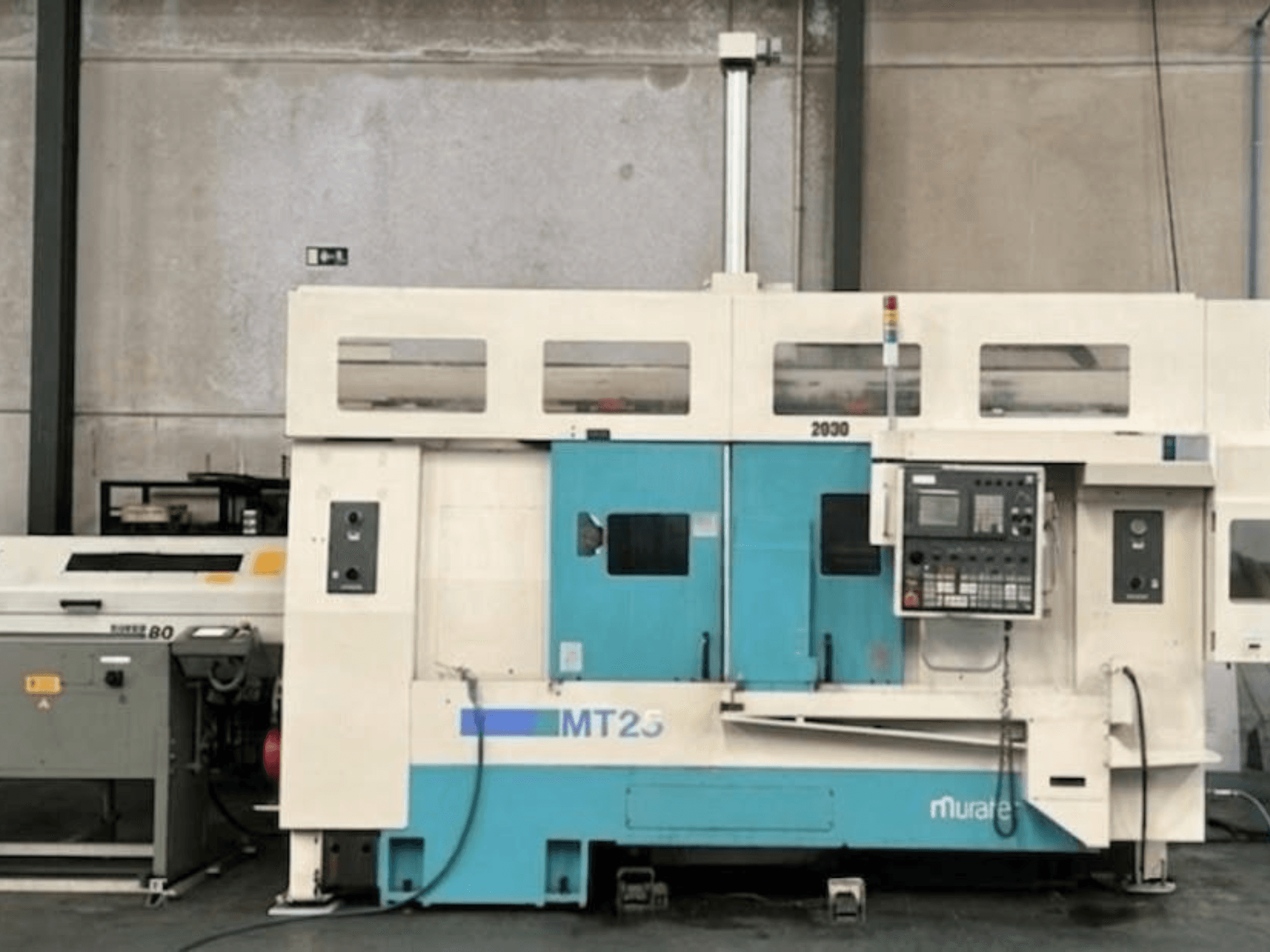

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Конфігурація: подвійний шпиндель / подвійна револьверна головка / подвійна вісь Y (9 керованих осей)

• Блок управління: ЧПУ Fanuc (двигуни, сервоприводи, електроніка)

• Стан: Наразі в експлуатації; негайна поставка

• Ход:

  • X1: 230 мм

  • X2: 230 мм

  • Z1: 250 мм

  • Z2: 700 мм

  • Y: 100 мм (±50 мм)

  • Z3 (додатковий шпиндель): 750 мм

• Продуктивність та робоча зона:

  • Максимальний діаметр обробки: 370 мм

  • Максимальна довжина обробки: 920 мм

  • Діаметр заготовки: 67 мм

  • Швидкісний хід (X/Z): 20 / 25 м/хв

• Шпинделі (подвійні, ідентичні):

  • Передня частина шпинделя: A2-6

  • Крутний момент: 420 Н·м

  • Передача заготовки: Автоматична передача між шпинделями з контролем крутного моменту

• Револьверні головки та можливості інструментування:

  • Револьверні головки: 2 (обидві з осями Y та C)

  • Станції: 15 на кожну револьверну головку (усі приводні)

  • Швидкість приводного інструменту: 3000 об/хв

  • Двигун приводного інструменту: 4 кВт

  • Час індексації: 0,2 с

• Конструкція та особливості:

  • Напрямні: Суцільні коробчасті напрямні (призматичні) на всіх осях

  • Очищення: Автоматичне очищення підшпинделя струменем повітря/охолоджуючої рідини

  • Моніторинг: Система контролю навантаження та монітор зносу інструменту

Додаткове обладнання

• Портальний завантажувач: Високошвидкісний 3-осьовий портальний робот, вантажопідйомність 8 кг (автоматичне завантаження/розвантаження)

• Подавач прутків: 1,5-метровий завантажувач прутків з ЧПУ

• Приймач деталей: Автоматичний поворотний кронштейн для невеликих готових деталей

• Конвеєр деталей: Вбудована конвеєрна стрічка для готових деталей

• Відсік для відбору проб: Окрема зона для контролю в процесі виробництва

• Конвеєр для стружки: Конвеєр для стружки шарнірного типу з виходом ззаду

• Затиск деталей: 2 × гідравлічні патрони Kitagawa 250 мм

• Комплект інструментів: повний набір статичних патронів (зовнішній/внутрішній діаметр) та приводних патронів (осьовий/радіальний)
