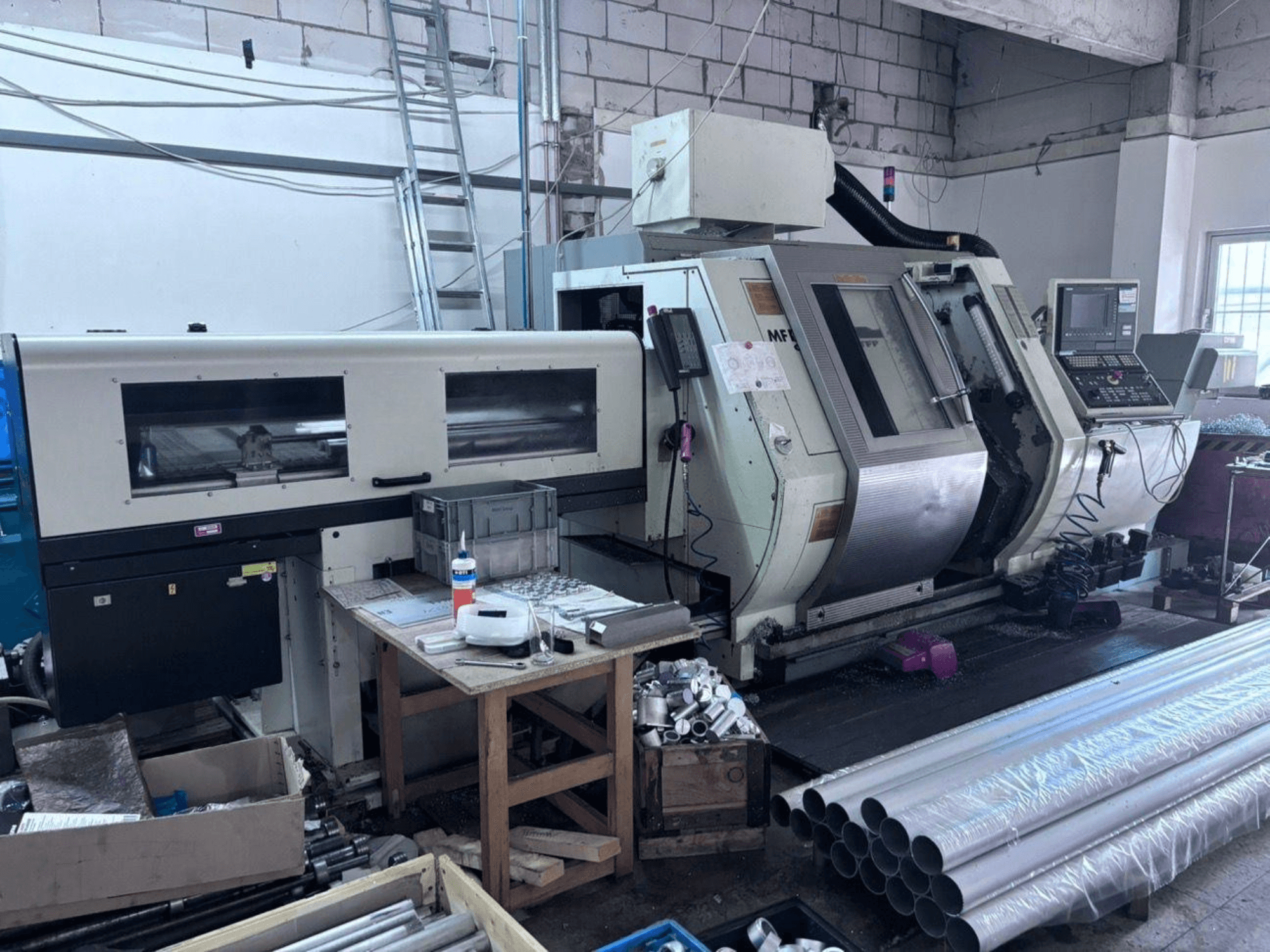

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

- Конструкція станини: нахилена під кутом 45°, роликові напрямні

- Діаметр повороту: 240 мм

- Діаметр звичайного точіння: 200 мм

- Відстань між шпинделями: 800 мм

- Хід супорта 1 по осях X/Z (поперечний/поздовжній): 190 / 555 мм

- Хід супорта 2 по осях X/Z (поперечний/поздовжній): 190 / 555 мм

- Хід супорта 1 по осі Y: 40 мм

- Поздовжній хід шпинделя 2: 600 мм

- Головний шпиндель 1 (лівий):

- Діаметр патрона: 200 мм

- Максимальний діаметр заготовки: 65 мм

- Плоский фланець головки шпинделя: 170 h5

- Отвір шпинделя: 79 мм

- Внутрішній діаметр витяжної труби: 66 мм

- Діаметр переднього підшипника: 120 мм

- Потужність приводу (40/100 % ED): 28 / 21 кВт

- Діапазон частоти обертання: 25–5000 об/хв (мін⁻¹)

- Швидкість колінчастого вала: 850 об/хв (мін⁻¹)

- Максимальний крутний момент (40/100 % ED): 320 / 240 Нм

- Тип приводу: змінного струму / 1 (ISM)

- Швидкісний хід по осі C: 250 об/хв (мін⁻¹)

- Утримуючий крутний момент по осі C: 200 Нм

- Точність індексації осі C: 0,025°

- Контршпиндель / головний шпиндель 2 (правий):

- Діаметр патрона: 200 мм

- Максимальний діаметр заготовки: 42 мм

- Плоский фланець головки шпинделя: 140 h5

- Отвір шпинделя: 56 мм

- Внутрішній діаметр витяжної труби: 44 мм

- Діаметр переднього підшипника: 90 мм

- Потужність приводу (40/100 % ED): 18 / 14 кВт

- Діапазон частоти обертання: 31–6300 об/хв (мін⁻¹)

- Швидкість колінчастого вала: 1000 об/хв (мін⁻¹)

- Максимальний крутний момент (40/100 % ED): 130 / 173 Нм

- Тип приводу: змінного струму / 1 (ISM)

- Швидкісний хід по осі C: 250 об/хв (мін⁻¹)

- Утримуючий крутний момент по осі C: 120 Нм

- Точність індексації по осі C: 0,025°

- Супорт 1 (верхній):

- Швидкісний хід по осях X/Z: 20 / 30 м/хв (без осі Y) або 20 / 7,5 / 30 м/хв (X/Y/Z з віссю Y)

- Сила подачі по осях X/Z: 4 / 7 кН

- Роздільна здатність траєкторії: 0,001 мм

- Крок та діаметр кулькового гвинта: 12×28 / 15×32 мм (без осі Y) або 12×28 / 5×32 / 15×32 мм (з віссю Y)

- Супорт 2 (нижній):

- Швидкісний хід по осях X/Z: 20 / 30 м/хв

- Сила подачі по осях X/Z: 4 / 7 даН (кН)

- Роздільна здатність траєкторії: 0,001 мм

- Крок кулькового гвинта × діаметр: 12×28 / 15×32 мм

- Супорт 3 (рух шпинделя 2 по осі Z):

- Швидкісний хід по осі A: 30 м/хв

- Сила подачі по осі A: 7 кН

- Роздільна здатність по ходу A: 0,001 мм

- Крок кулькового гвинта × діаметр: 15 × 32 мм

- Револьверні головки (верхня та нижня):

- Кількість інструментальних позицій: 2 × 12

- Діаметр хвостовика інструменту (DIN 69880 / VDI): 30 мм

- Приводні станції інструментів: 2 × 12

- Потужність приводних інструментів (40/100 % ED): 5 кВт

- Максимальний крутний момент приводного інструменту (40/100 % ED): 16 Нм

- Діапазон частоти обертання приводних інструментів: 40–4000 об/хв (мін⁻¹)

- Електричні характеристики:

- Напруга: 400 В (3-фазна, 50 Гц)

- Підключене навантаження: 65 кВА

- Номінальний струм: 95 А

- Запасний запобіжник: 100 А

- Допоміжні напруги: 230 В / 24 В=

- Гідравлічна система:

- Ємність бака: приблизно 25 л

- Потужність насоса: 2,2 кВт

- Максимальний тиск у системі: 80 бар

- Тиск затискного пристрою: 80 бар

- Система охолодження та фільтрації:

- Ємність бака: 200 л

- Потужність насоса: 1,65 кВт

- Продуктивність при тиску 6 бар: 50 л/хв

- Оснащено фільтрувальним блоком для стрічок/паперу

- Габарити та вага верстата:

- Загальна довжина (з конвеєром для стружки): 4770 мм

- Загальна глибина (з електричним шафою): 2220 мм

- Загальна висота (з електричним шафою): 1950 мм
