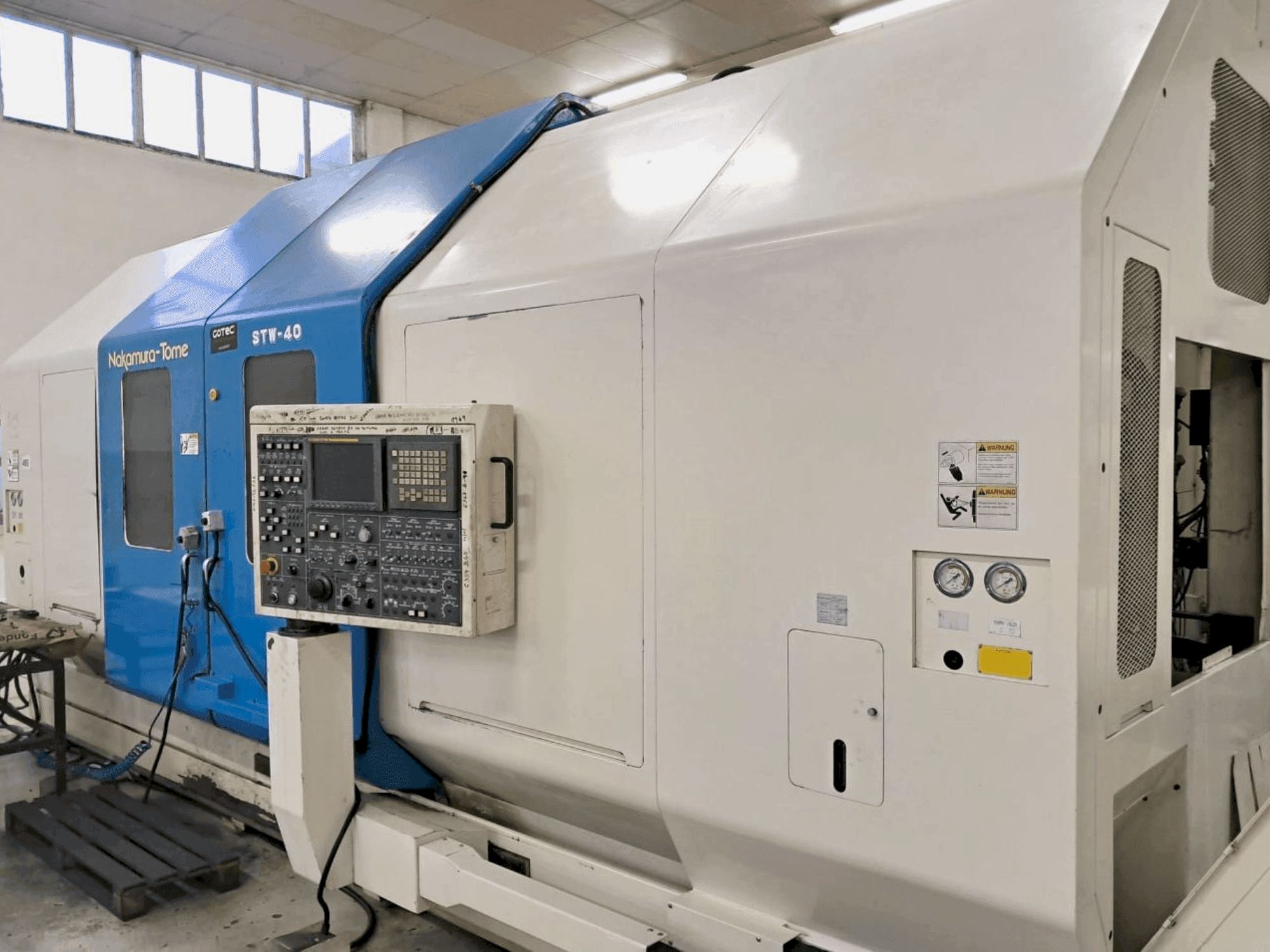

MACHINE_IMG_ALT_FRONT_VIEW

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

79.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей 9-осьовий токарний верстат Nakamura-Tome STW-40 був виготовлений у 2000 році, має максимальний діаметр точіння 570 мм і довжину точіння до 1550 мм. Він може похвалитися швидкістю обертання шпинделя до 3500 об/хв і швидкістю переміщення 25 м/хв по осях X і 30 м/хв по осях Z. Ідеальний для складних завдань обробки, він оснащений 80-кратним магазином WZG та відкидним стрічковим транспортером для відведення стружки. Зв'яжіться з нами для отримання додаткової інформації про цей верстат.

Огляд

  • бренд: NAKAMURA-TOME
  • рік: 2000
  • МОДЕЛЬ: STW-40
  • тип програми: Поворот.
  • Місцезнаходження: Португалія
  • тип машини: Токарно-фрезерний центр
  • доступність: Негайно.
  • марка блоку управління: FANUC

Технічна інформація - NAKAMURA-TOME STW-40

Загальні дані

  • Ширина вимірювань: 3500 mm
  • Глибина вимірювань: 6200 mm
  • Висота вимірювань: 3200 mm
  • Вага машини: 22000 kg

Блок управління

  • Бренд: FANUC
  • Модель: 16i-TA

Головний привід

  • Діапазон частоти обертання шпинделя: 30-3500 1/MIN
  • Отвір для шпинделя: 85 mm
  • Кількість осей: 9

Рух

  • X-ВІСЬ Рух: 400 mm
  • X-ВІСЬ Швидкий траверс: 25 m/min
  • Y-ВІСЬ Швидкий траверс: 20 m/min
  • Z-ВІСЬ Рух: 1550 mm
  • Z-ВІСЬ Швидкий траверс: 30 m/min

    Додаткове обладнання

    • - 12000 об/хв для верхнього шпинделя WZG з потужністю приводу 11/7,5 кВт і крутним моментом 79/47 Нм
    • - 80-кратний журнал WZG
    • - Автоматичний запуск і вимкнення машини з функцією програми прогріву
    • - Контроль поломки WZG з прапорцем сканування для верхнього шпинделя WZG
    • - 2 насоси HD - Brinkmann для верхнього шпинделя WZG і нижньої револьверної головки (продуктивність насоса = 45 літрів на хвилину)
    • - Шарнірний стрічковий транспортер стружки з викидом вправо

    Додаткова інформація

      Переваги машини

      • Технічні переваги машини:
        • - Максимальний діаметр точіння верхнього шпинделя wzg: 570 мм // максимальний діаметр токарної револьверної головки знизу ліворуч і праворуч: 400 мм
        • - Стандартний діаметр обточування: 300 мм
        • - Максимальна довжина повороту револьверної головки зліва і справа: 500 мм
        • - Максимальна довжина точіння верхнього шпинделя wzg: 1550 мм
        • - Відстань між шпинделями: 1900 мм
        • - Відстань між 2 3-кулачковими патронами: 1500 мм
        • - Необхідна потужність: загальне підключене навантаження 160 кВА
        • - Витрата повітря: приблизно 500 літрів на хвилину
        • - C1 + c2: 400 об/хв
        • - Вісь b: 12,5 об/хв

      Додаткова інформація

      • - Лівий / правий шпиндель: Приводна потужність і крутний момент: 22/15 кВт Крутний момент: 500/794 Нм Частота обертання шпинделя: 30-3500 об/хв Шпиндельний наконечник: A1-8 Внутрішній діаметр в передньому підшипнику 130 мм Отвір шпинделя: 85 мм Макс. довжина прутка: 71 мм Максимальний розмір патрона: 315 мм C - вісь 3 осі одночасно: X, Z, C Час увімкнення: 0,5 сек Швидкість швидкого переміщення: 400 об/хв (144000 °/хв) Швидкість подачі 1 - 4800 °/хв Точність градуювання: 0,011° (30 кутових сек) Повторюваність: ± 0,006° (± 20 кутових сек) Момент гальмування диска шпинделя: 25 кгс.м Фрезерування та привід Bphr для верхнього шпинделя WZG: CAPTO-C6 Потужність приводу: 15/11 кВт від 800 об/хв Частота обертання двигуна: від 60 до 6000 об/хв Крутний момент: WeldonS, 10, 12, 14, 16, 20, 25 Затискні пристосування для кріплення інструменту: Цанговий патрон ER-25/ER-32

    *Можливі розбіжності між наведеними даними та фактичними значеннями
