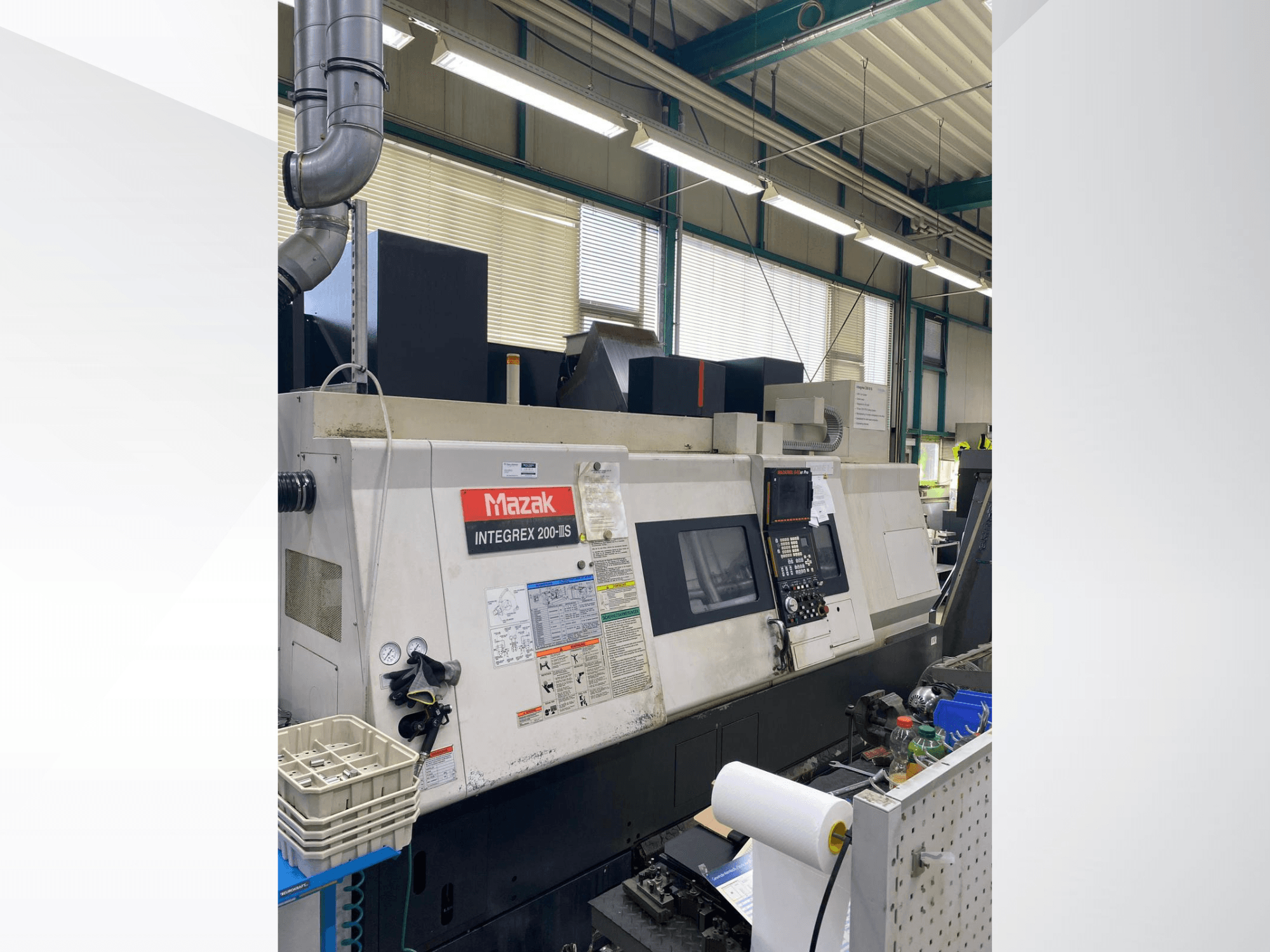

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Макс. діаметр точіння: 660 мм

- Макс. діаметр точіння: 660 мм

- Макс. діаметр точіння над супортом: 500–660 мм

- Макс. діаметр оброблюваного прутка: 51 мм

- Макс. вага заготовки (разом із патроном) — заготовка в патроні: 100 кг

- Макс. вага заготовки (разом із патроном) — заготовка на валу: 150 кг

- Діапазон частоти обертання головного шпинделя (безступінчасте регулювання): 35–5 000 об/хв

- Потужність приводу головного шпинделя (номінальна потужність на 30 хв. / 100 % безперервна робота): 22 кВт / 15 кВт

- Макс. крутний момент головного шпинделя: 349 Нм

- Кінцева частина головного шпинделя: A2-6"

- Отвір головного шпинделя: діаметр 76 мм

- Діаметр патрона головного шпинделя: 210 мм

- Точність індексації головного шпинделя (ось C): 0,0001°

- Потужність приводу другого шпинделя (номінальна потужність на 30 хв. / 100 % безперервна робота): 18,5 кВт / 15 кВт

- Діапазон частоти обертання другого шпинделя: 35–5 000 об/хв

- Максимальний крутний момент другого шпинделя: 326 Нм

- Кут повороту другого шпинделя (ось C): 0,0001°

- Діаметр патрона другого шпинделя: 210 мм

- Конструкція інструментальної револьверної головки: одношпиндельна револьверна головка для стаціонарних або приводних інструментів

- Потужність приводу приводних інструментів (двигун IPM) (20 % ED): 15 кВт

- Максимальний крутний момент приводних інструментів: 120 Нм

- Діапазон частоти обертання приводних інструментів: 15–12 000 об/хв

- Конус інструменту: система швидкої заміни MAZAK KM 63 (для неприводних інструментів)

- Тип магазину інструментів: барабанний

- Ємність магазину інструментів: 80 гнізд (призначений для стаціонарних та приводних інструментів)

- Вага інструменту: макс. 10 кг

- Діаметр інструменту: макс. 90 мм

- Діаметр інструменту (з вільними сусідніми гніздами): макс. 125 мм

- Довжина інструменту: макс. 300 мм

- Час заміни інструменту (перехід від інструменту до інструменту, крок 1): приблизно 1,3 с

- Хід по осі Y: +/- 80 мм

- Хід по осі W: 1050 мм

- Діапазон повороту осі B: від -30° до +195°

- Швидкість експрес-переміщення по осі X: 38 м/хв

- Швидкість експрес-пересування по осі Y: 26 м/хв

- Швидкість швидкого переміщення по осі Z: 38 м/хв

- Швидкість експрес-пересування по осі W: 30 м/хв

- Швидкість швидкого переміщення по осі C: 400 об/хв

- Діапазон подачі по осі X: 0 – 8 000 мм/хв

- Діапазон подачі по осі Z: 0 – 8 000 мм/хв

- Діапазон подачі по осі Y: 0 – 8 000 мм/хв

- Ємність бака для охолоджувальної рідини: 220 л

- Продуктивність насоса: приблизно 20 л/хв

- Тиск насоса: приблизно 5 бар

- Потужність насоса: 635 Вт

- Підключена потужність: 61,4 кВА

- Робоча напруга: 400 В / 50 Гц

- Тиск у пневматичній системі: 5 бар, 500 л/хв

- Загальний час роботи: 3 520 годин (зафіксовано 04.05.2026)

- Час автоматичного циклу: 1 581 година

- Тривалість автоматичного різання: 1 267 годин

- Час чистого різання: 905 годин

- Час роботи: 615 годин

- Стандартні аксесуари / додаткове обладнання:

- Вісь B (вісь позиціонування з точністю 0,0001°)

- Вісь C (0,0001°)

- Вісь Y

- Орієнтація шпинделя на другому шпинделі

- Синхронізація головного та другого шпинделів

- Гідравлічний 3-кулачковий патрон діаметром 210 мм, тип KITAGAWA B-208, включаючи 1 комплект м'яких кулачків (головний шпиндель)

- Гідравлічний 3-кулачковий патрон діаметром 210 мм, тип KITAGAWA B-208, включаючи 1 комплект м'яких кулачків (другий шпиндель)

- Подвійний ножний вимикач для відкриття/закриття патронів головного та другого шпинделів

- Сигнал про стан патрона (відкритий/закритий) для головного та другого шпинделів

- Пристрій продувки повітрям на патроні (другий шпиндель)

- Пристрій для установки інструменту (Tool Eye)

- Блокування передніх дверцят

- Повна система охолодження

- Захист від охолоджувальної рідини та стружки завдяки повністю закритій робочій зоні

- Освітлення робочої зони

- Система конвеєрного транспортування стружки (на фото зображено агрегат Mayfran ConSep)
