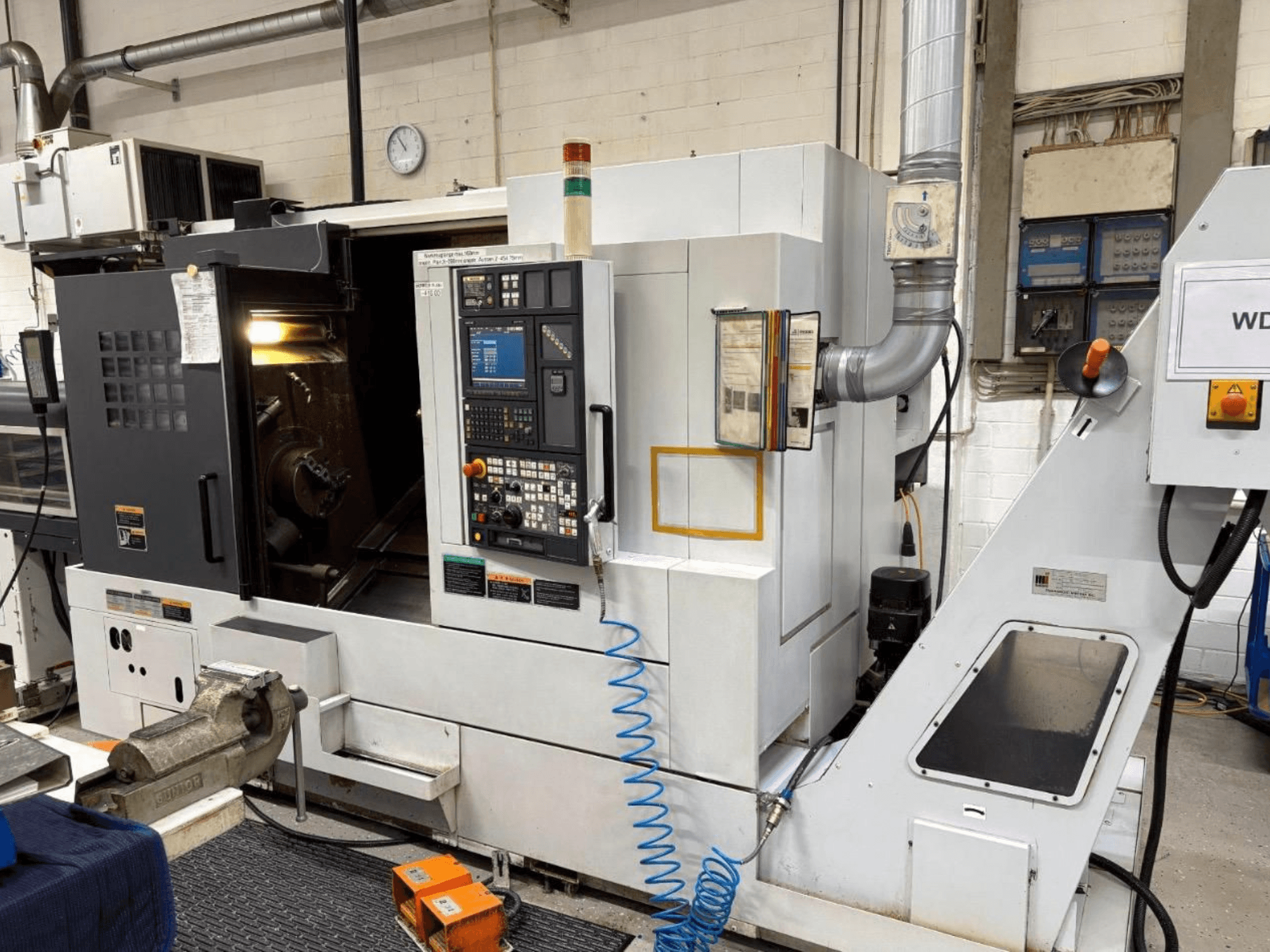

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Швидкість швидкого переміщення:

  • X: 30 м/хв

  • Z: 30 м/хв

  • Y: 10 м/хв

• Головний шпиндель:

  • Передня частина шпинделя: A2-8

  • Максимальний діаметр прутка: 80 мм

  • Патрон: Kitagawa B-210, Ø250 мм

  • Ось С: позиціонування на 360°

• Додатковий шпиндель:

  • Кінцева частина шпинделя: A2-6

  • Потужність вбудованого двигуна: 15 кВт

  • Патрон: Kitagawa B-208, Ø210 мм

  • Ось С: позиціонування на 360°

  • Можливість переміщення деталей: Так

• Фрезерні/приводні інструменти:

  • Ємність револьверної головки: 12 позицій

  • Позиції приводних інструментів: 12

  • Потужність двигуна приводного інструменту: 5,5 кВт

  • Максимальна швидкість приводного інструменту: 6 000 об/хв

  • Інструменти з прямим приводом, фрезерування з приводним інструментом, нецентрове оброблення

• Револьверна головка та інструмент:

  • Час індексації револьверної головки: 0,2 с

  • Автоматичне вимірювання інструменту: подвійні вимірювальні важелі Renishaw

• Механічна конструкція:

  • Направляючі: Загартовані коробчасті направляючі (призматичні) на всіх осях

  • Привід шпинделя: вбудовані інтегровані двигуни

  • Трансмісія: Прямий привід (без ременів/редукторів)

  • Пусковий крутний момент: 640 Нм

• Управління ЧПУ:

  • Управління: Mori Seiki MAPPS IV

  • Діалогове програмування, моніторинг навантаження, моніторинг зносу/витрати інструменту

• Охолодження та змащування:

  • Маслоохолоджувач головного шпинделя: Daikin

  • Охолоджувач масла допоміжного шпинделя: Daikin

• Підключення:

  • USB, PCMCIA, RS-232

  • Інтерфейс подавача прутків: В комплекті

• Можливості обробки:

  • Одночасне точіння та фрезерування

  • Обробка по осі Y

  • Інтерполяція полярних координат

  • Нецентрове свердління та нарізування різьби

  • Обробка з передньої та задньої сторони за допомогою допоміжного шпинделя

  • Повна обробка деталі за один установ

  • Складна багатоосьова обробка

• Типові сфери застосування:

  • Прецизійні точені деталі

  • Деталі для авіакосмічної галузі

  • Автомобільні деталі

  • Гідравлічні деталі

  • Медичні деталі

  • Загальне точне машинобудування

Додаткове обладнання

• Автоматичний подавач прутків LNS, ємність 1,5 м

• Автоматичний уловлювач деталей

• Конвеєр для стружки: бічний шарнірний ремінний

• Незалежні педалі патрона (головний та допоміжний шпиндель)

• Електричний трансформатор

• Комплект документації:

  • Інструкція з експлуатації

  • Інструкція з програмування

  • Перелік деталей

  • Електричні схеми

• Тримачі інструментів: Статичні та приводні тримачі інструментів входять до комплекту

• Інше додаткове обладнання: не входить до комплекту
