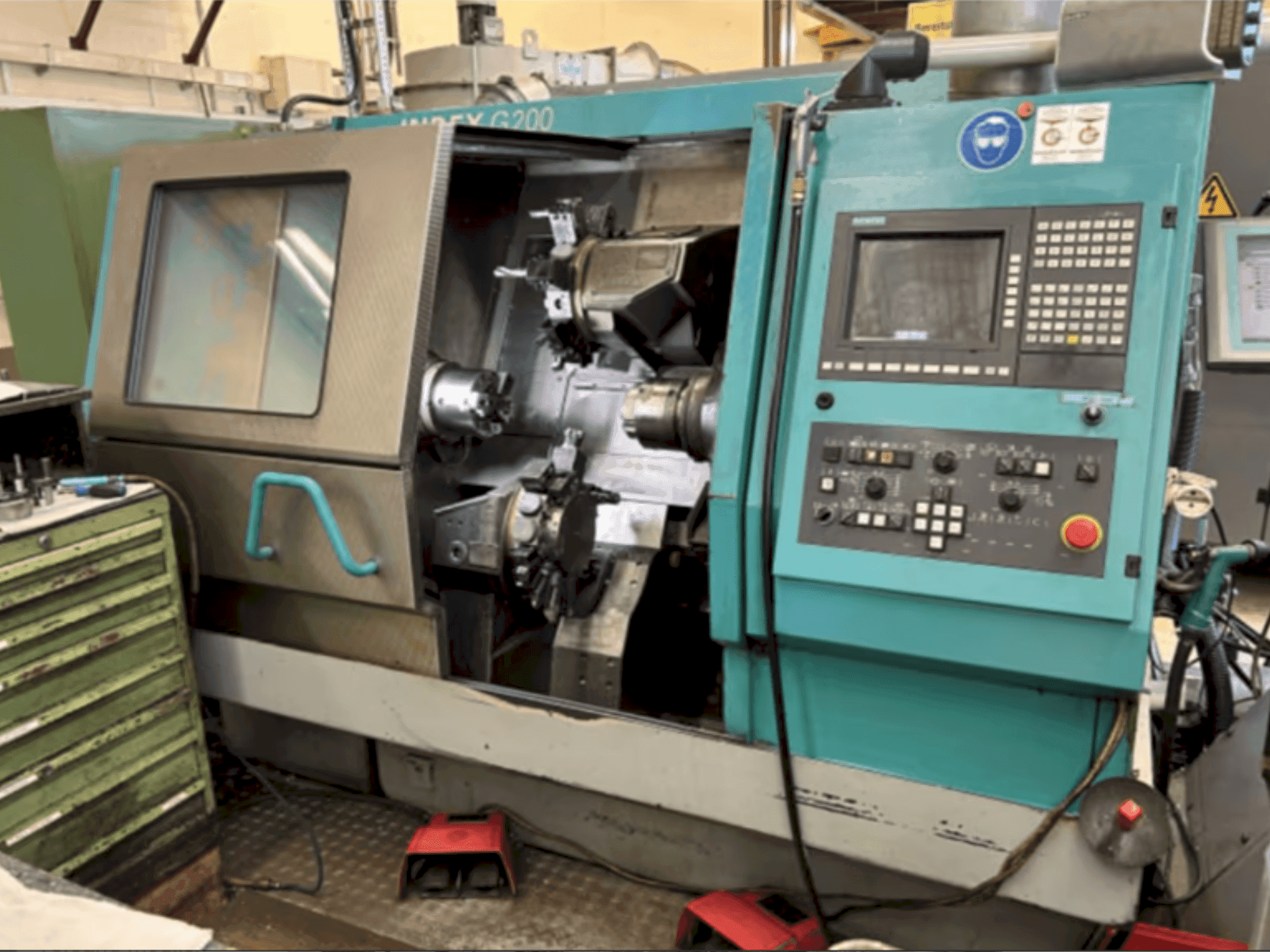

Index - G200 CDE-TUR-IND-2000-00003

Додаткове обладнання

• Синхронний пристрій для обробки контршпинделя

• Тримач інструменту 3 для синхронного шпинделя (обробка заднього торця)

• Додатковий фрезерний шпиндель

• Пристрій для фрезерування різьби та точіння багатокутників

• Беззахоплювальний пристрій для зміни інструменту (6 інструментів, HKS-50 B, KM40)

• Обробка заготовки WHU100

• з віссю C

• без приводних інструментів

Переваги верстата

Технічні переваги верстата

• Потреба в робочій площі (без направляючої для матеріалу): 3580 x 3108 мм

• Блок управління: роздільна здатність: 0,001 мм (введення/виведення/корекція)

• Широкий діапазон переміщення з багатоосьовою конфігурацією

• Висока точність з роздільною здатністю 0,001 мм в числовому програмному управлінні

• Різноманітні ступені розширення та додаткове обладнання для розширення функціональності

Додаткова інформація

Переміщення Поперечний супорт 1 (вгорі) - осі XYZB: Вісь X: Хід супорта 155 мм, зусилля подачі 5000 Н, швидке переміщення 20 м/хв, роздільна здатність 0,0005 мм вісь Y: Хід ковзання 120 мм, сила подачі 10000 Н, швидке переміщення 7,5 м/хв, роздільна здатність 0,0005 мм Вісь Z: Хід супорта 590 мм, зусилля подачі 5000 Н, швидке переміщення 30 м/хв, роздільна здатність 0,001 мм Вісь В (обертається): Діапазон повороту 360°, кутовий крок 5° (з фіксацією), роздільна здатність 0,001° (з фіксацією), час перемикання на 180°: 1 с Поперечний супорт 2 (нижній) - осі XZ: Вісь X: Хід супорта 105 мм, сила подачі 5000 Н, швидке переміщення 20 м/хв, роздільна здатність 0,0005 мм вісь Z: Хід супорта 307 мм, зусилля подачі 5000 Н, швидке переміщення 30 м/хв, роздільна здатність 0,001 мм Револьверна головка Револьверна головка права: Вісь X: Хід ковзання 120 мм Вісь Z: Хід супорта 400 мм Міжосьова відстань хвостовика: 400 мм Сила притискання (макс.) 5500 Н Привід: Гідравлічний або електричний Живлення носія: 400 В, 50/60 Гц Навантаження, що підключається: 20-45 кВА Споживаний струм: 35-80 А Гідравлічна система: Швидкість подачі: 18 л/хв Тиск в системі: 90 бар Ємність: 70 літрів Система охолодження мастила: Продуктивність насоса (перемикається): 20 л/хв при 18 бар / 50 л/хв при 3 бар / 60 л/хв при 5-7 бар Об'єм заповнення: Прибл. 230 літрів Конвеєр для стружки: Шарнірна стрічка або скребок Тримач заготовки: Головний шпиндель: DB5 внутрішнє кріплення / D140 зовнішнє кріплення, опціонально короткий конічний шпиндель Контршпиндель: Зовнішнє кріплення D140 (для цангового затиску та затиску в патроні дозволяється тільки затиск з розтягуванням) Дані 1-го шпинделя (головний/контршпиндель): Зазор шпинделя (цанговий затиск): Варіанти: 30 мм / 42 мм / 60 мм / 65 мм Діаметр шпинделя в передньому підшипнику: 75 мм (з зазором 30 мм) / 85 мм (42 мм) / 100 мм (60+65 мм) Частота обертання (макс.) 7500 об/хв (30 мм) / 6300 об/хв (42 мм) / 5000 об/хв (60 мм) Шпиндель: ISO 702/1 (розмір 4 або 5) Діаметр стружки (Ø заготовки) 110-130 мм (30 мм) / 140-160 мм (42 мм) / 165 мм (60 мм) Крутний момент (Md max 100%): 33-62 Нм (30 мм) / 35-95 Нм (42 мм) Потужність (P max 100%): 7-13 кВт (30 мм) / 7,5-20 кВт (42 мм)
