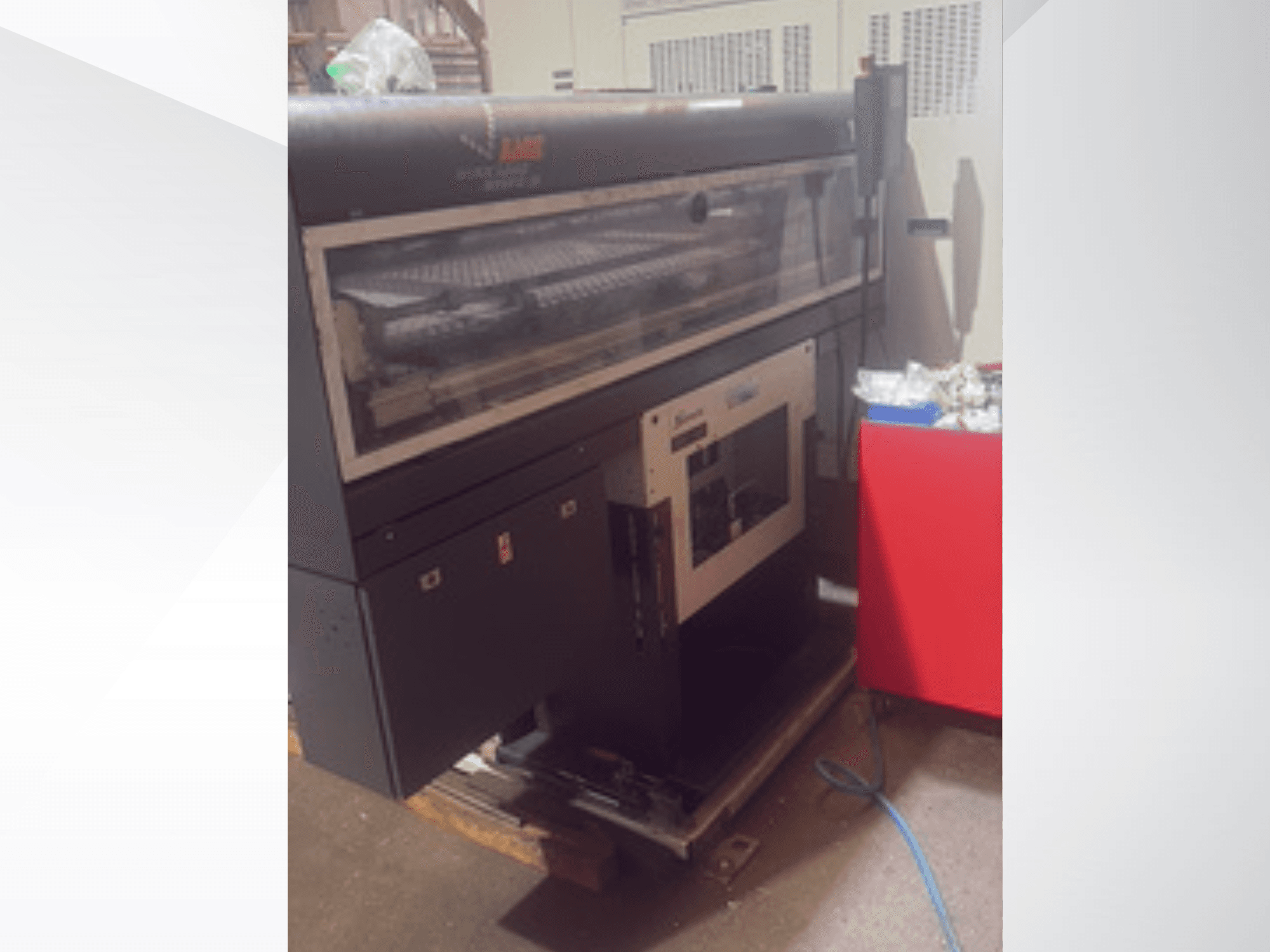

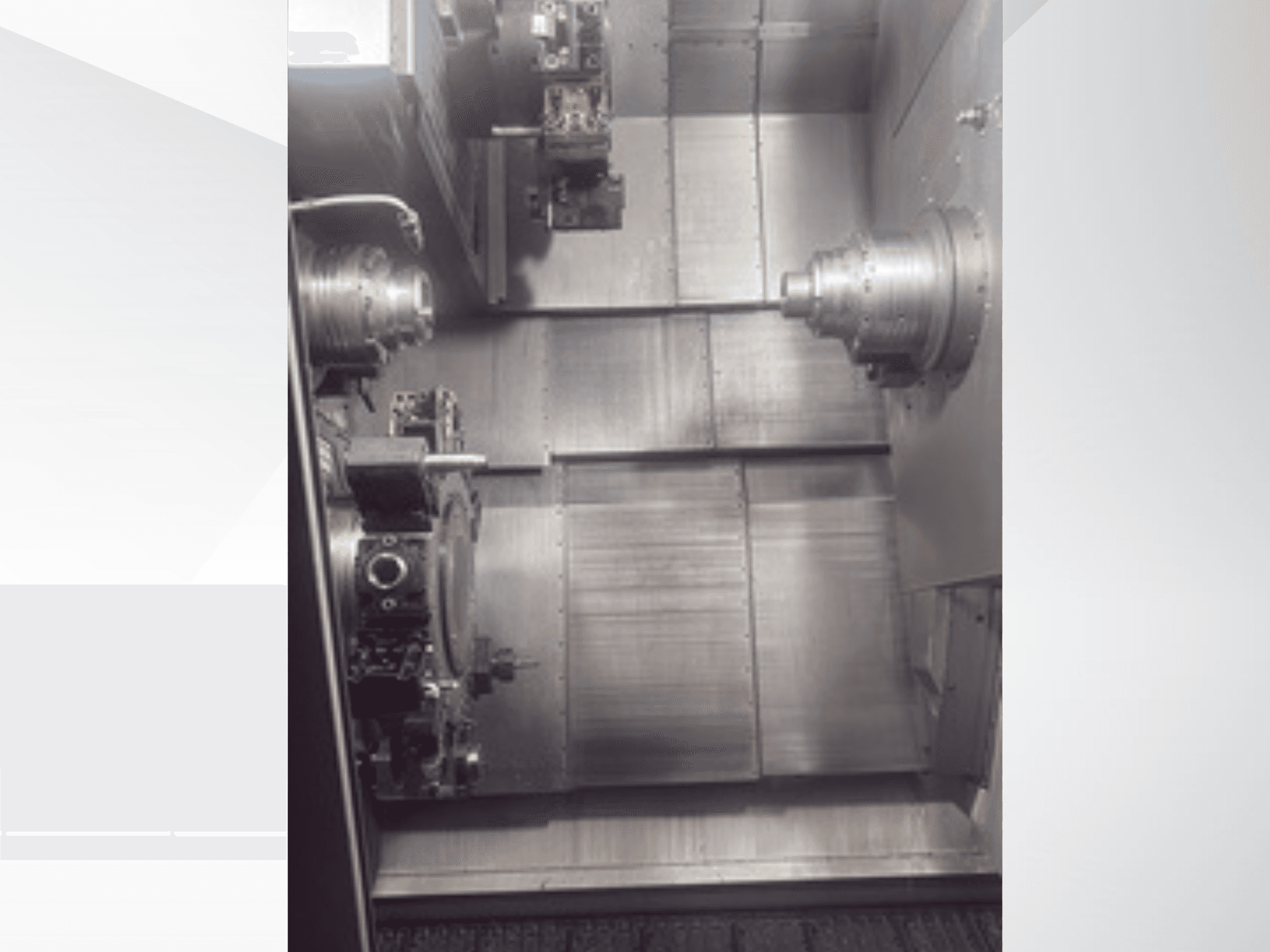

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Загальні відомості

  • Максимальний діаметр точіння: 800 мм

  • Максимальний діаметр точіння: 515 мм

  • Відстань між кінцями шпинделів: 614 мм

  • Встановлена потужність: 35,5 кВА

  • Ємність баків: охолоджувальна рідина 510 л, мастило 18 л, гідравлічна олива 100 л

• Хід осей

  • Верхня револьверна головка (T1): X1 240 мм, Z1 800 мм, Y1 ±45 мм

  • Нижня револьверна головка (T2): X2 240 мм, Z2 800 мм, Y2 ±45 мм

  • Осі допоміжного шпинделя: X3 +120/-120 мм, Z3 580 мм

• Швидкість швидкого переміщення

  • Осі X: 30 м/хв

  • Осі Z: 30 м/хв

  • Осі Y: 20 м/хв

• Прискорення осей

  • Усі лінійні осі: 1G (9,8 м/с²)

• Головний шпиндель

  • Тип: вбудований двигун

  • Розмір патрона: 210 мм

  • Кінцева частина шпинделя: ASA A2-6

  • Діаметр заготовки: 66 мм

  • Отвір шпинделя: 72,5 мм

  • Внутрішній діаметр витяжної труби: 66 мм

  • Зовнішній діаметр підшипника: 170 мм

  • Потужність (макс. / S3 25 % / S1): 35,5 / 28,3 / 23,5 кВт

  • Крутний момент (макс. / S3 25 % / S1): 205 / 180 / 150 Нм

• Додатковий шпиндель

  • Максимальна швидкість: 4 000 об/хв

  • Діаметр заготовки: 66 мм

  • Діаметр отвору шпинделя: 72,5 мм

  • Внутрішній діаметр витяжної труби: 66 мм

  • Зовнішній діаметр підшипника: 170 мм

  • Хід X3: ±120 мм

  • Хід по осі Z3: 580 мм

  • Потужність (макс. / S3 25 % / S1): 35,5 / 28,3 / 23,5 кВт

  • Крутний момент (макс. / S3 25 % / S1): 205 / 180 / 150 Нм

• Револьверні головки (верхня та нижня)

  • Кількість станцій: 24

  • Позиції приводних інструментів: 12

  • Розмір інструменту: 20×20 мм / 25×25 мм

  • Час індексації: 0,1 сек

  • Зусилля затиску: 3 200 кгс

  • Діаметр криволінійної муфти: 150 мм

• Приводні інструменти

  • Тип двигуна: вбудований синхронний двигун

  • Максимальна частота обертання: 12 000 об/хв

  • Потужність (макс. / S1): 14 / 10 кВт

  • Максимальний крутний момент (макс. / S1): 42 / 32 Нм

  • Охолодження: повне масляне охолодження

  • Стандартний інтерфейс інструменту: NT-55

• Конструкція

  • Надміцна чавунна станина GG-25 з нахилом 60°, оптимізована методом FEA

  • Вага станини: 4 450 кг

  • Лінійні роликові напрямні NSK та попередньо натягнуті кулькові гвинти

  • 8 вбудованих двигунів з масляним охолодженням

  • Термостабільна конструкція зі шпинделями під кутом 90° до площини X–Z

• Система охолодження та терморегулювання

  • Потужність масляного охолоджувача: 5 000 Вт

  • Стандартний насос охолоджувальної рідини: 6 бар / 60 л/хв

  • Ємність бака охолоджувальної рідини: 510 л

  • Охолодження мастилом обох шпинделів, усіх вбудованих двигунів осей X/Y та обох двигунів приводних інструментів

  • Термокомпенсація за допомогою регулювання температури масла

• Управління ЧПУ

  • Fanuc 31i-T Plus з iHMI, 15-дюймовий сенсорний екран

  • Програмування в діалоговому режимі Manual Guide i

  • Підключення через Ethernet та USB

  • Можливість дистанційної підтримки

  • Готовність до «Індустрії 4.0»

  • 14 керованих осей: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Одночасне керування 4 осями на канал

  • Функції: жорстке нарізання різьби, токарна обробка багатокутників, циліндрична інтерполяція, інтерполяція в полярних координатах, фрезерування зубчастих коліс та можливість потужного сківінгу

• Ключові переваги

  • Подвійний шпиндель + подвійні револьверні головки по осі Y

  • Можливість одночасної обробки 4 інструментами

  • Повністю вбудована архітектура двигунів (без ременів)

  • Можливість обробки прутків діаметром 66 мм на обох шпинделях

  • Приводний інструмент, що обертається зі швидкістю 12 000 об/хв

  • Накладна обробка з рухомим допоміжним шпинделем

  • Підходить для великосерійного виробництва деталей для автомобільної, гідравлічної, авіакосмічної галузей та прецизійних токарних деталей

Додаткове обладнання

• Опційний насос охолоджувальної рідини високого тиску: 15 бар

• Опціональний задній бабок

• У наданій інформації не вказано: роботи, автоматизація, конвеєр для відходів, подавач прутків
