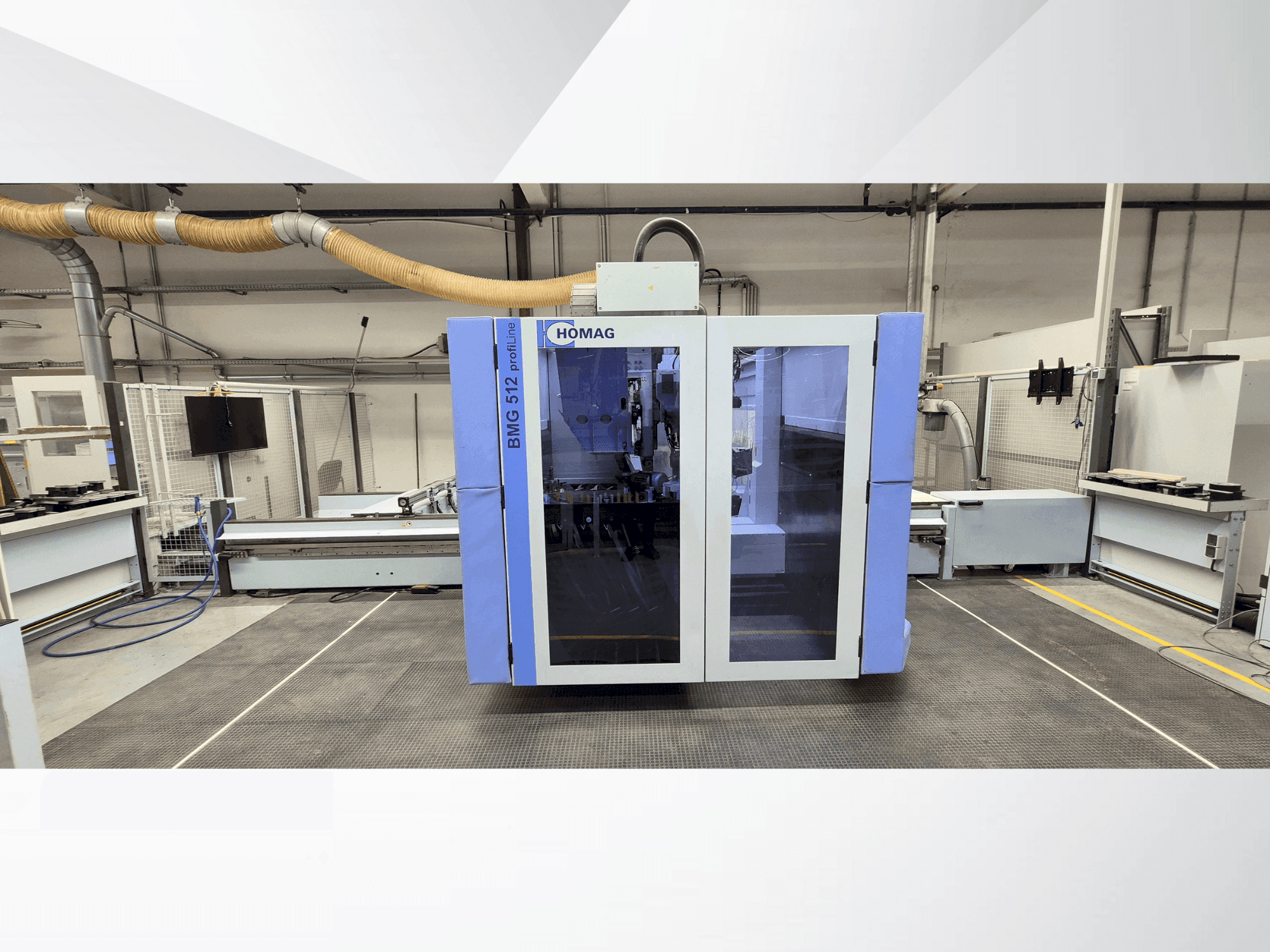

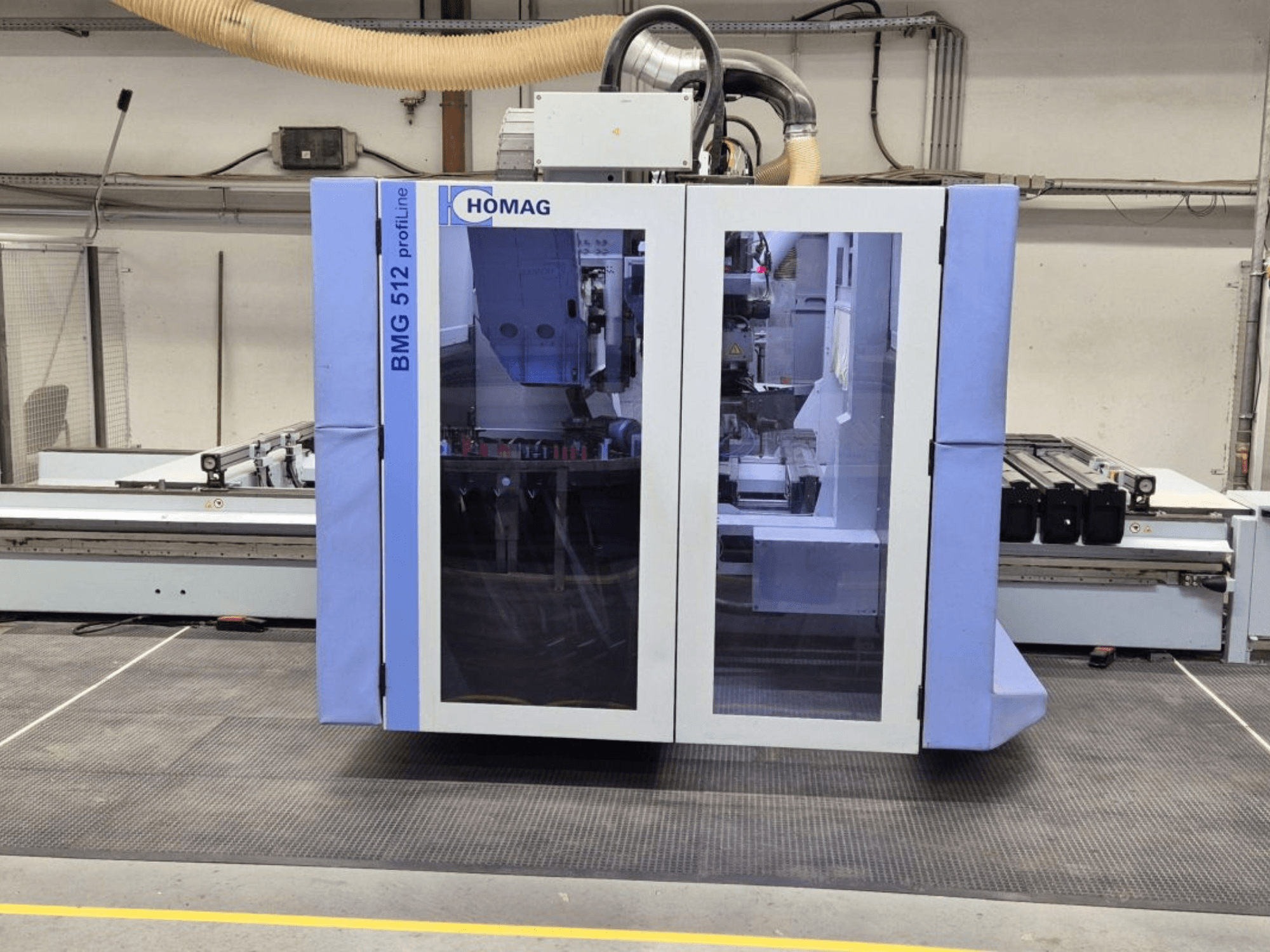

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Додаткова інформація

Заготовка

• Довжина: 4000 мм для одиночного розміщення / 2250 мм для маятникового розміщення

• Ширина: 1450 мм для всіх вузлів і переднього упору

• Максимальна товщина заготовки: 300 мм (включаючи затискні пристрої)

• До 60 мм зі стандартними затискачами без обмежень для блоків і витягування.

Стіл

• Автоматичний консольний стіл

• Автоматично регульований консольний стіл

• 8 консолей Y = 1500 мм

• 16 бічних і упорних штифтів 140 мм, з електромеханічним керуванням

• Динамічний розподіл простору для оптимального використання в маятникових операціях

• Різні подвійні вакуумні затискачі

• Без вакуумного насоса; живлення від вакуумної системи з боку будівлі

Інструменти

• 18-позиційний дисковий пристрій для зміни інструменту

Головний привід

• Обробний шпиндель: 12 кВт (режим S6) / 9,5 кВт (режим S1)

• Шпиндель з гібридними підшипниками

• Частота обертання регулюється: 0 - 24000 об/хв

• Автоматичне зменшення подачі при зменшенні швидкості обертання шпинделя

Блок вприскування

• Клейовий вузол POWEREDGE

• Клейовий вузол для склеювання крайок на 360° на стикових з'єднаннях

• Нанесення клею за допомогою притискного валика на крайковий матеріал

• 1 притискний ролик Ø 50 мм, 1 притискний ролик Ø 35 мм

• Макс. висота кромки: 65 мм

• Товщина кромки: 0,4 - 3 мм (шпон 0,4 - 2 мм / ПВХ 1,0 - 2 мм)

• Сопло гарячого повітря для нагрівання товстих країв на малих радіусах, кероване за допомогою ЧПК

Керування верстатом

• POWERCONTROL PC 86 POWERTOUCH

• З 21,5-дюймовим мультисенсорним дисплеєм з роздільною здатністю Full-HD

• WoodWOP для графічного, діалогового створення програм ЧПК

• Система діагностики WOODSCOUT

Додаткове обладнання

• Інтерфейс для пристрою FLEX 5

• Вісь С з інтерфейсом пристрою

• Необмежений діапазон повороту

• З'єднувальний елемент для автоматичної зміни інструменту FLEX 5

• Свердлильна головка

• 21 шпиндель V17 / H4 / S0 / 90°

• 17 вертикальних свердлильних шпинделів з системою швидкої заміни

• Т-подібне розташування: 7 шпинделів у напрямку Y / 11 шпинделів у напрямку X

• 4 горизонтальних шпинделі з пилкою 0 / 90°

• Станція попереднього розкрою

• Переміщується разом з обробним порталом (вісь X)

• Блок пилки/обрізки для зміни інструменту

• Комбінований блок для обрізки та закруглення кутів, з сенсорним керуванням

• Комбінований блок для обрізки врівень з поверхнею / витягування ножа

Додаткова інформація

• Бак для ЗОР для обробного шпинделя

• Інтегрований транспортер для стружки, вивантаження зліва

Примітка: Технічні дані та описи наведені лише в інформаційних цілях і не є обов'язковими.
