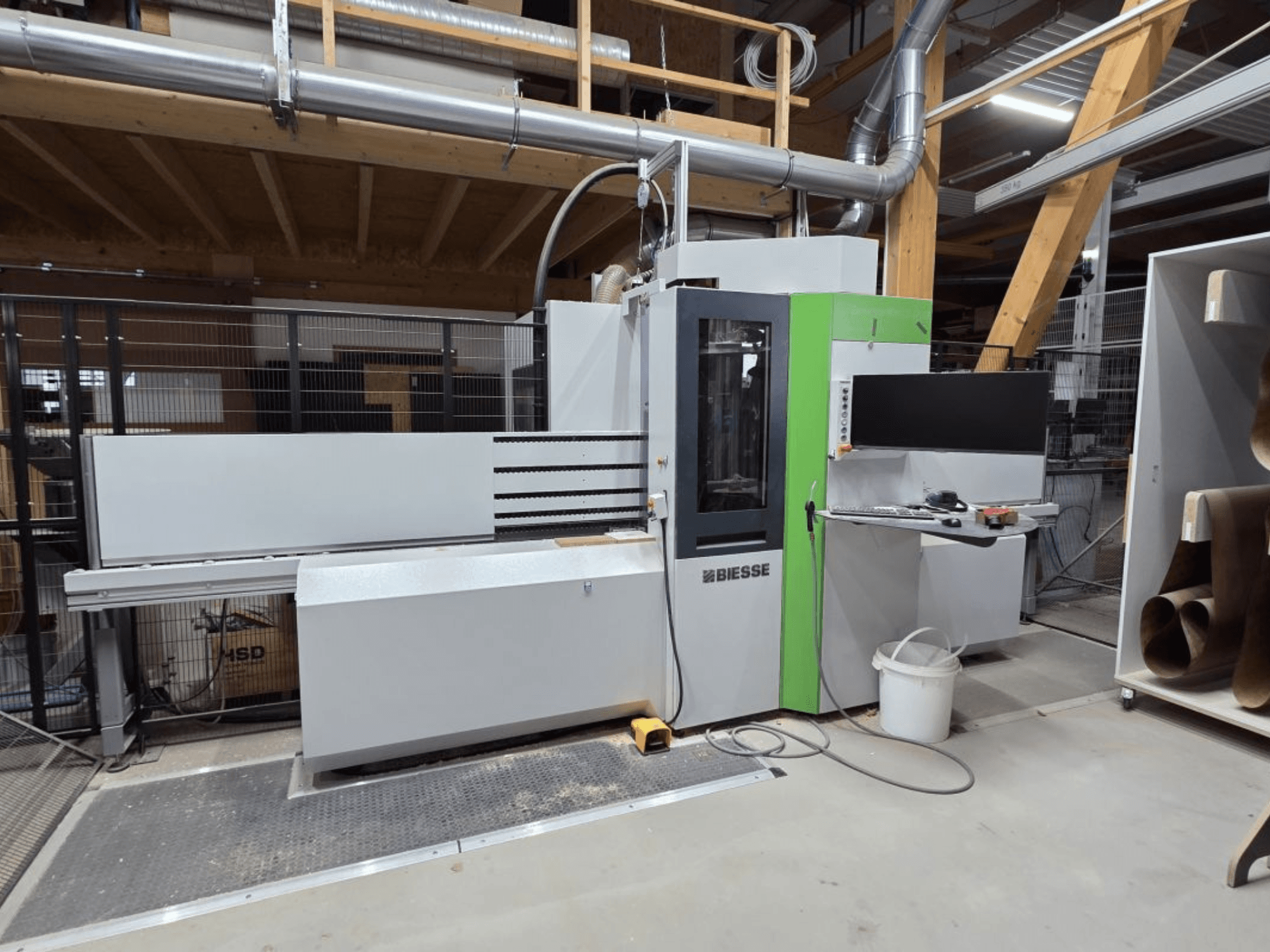

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Вживаний вертикальний обробний центр з ЧПУ

Бренд: Biesse

Модель: Brema EKO 2.2

Рік випуску: 2022

Технічні дані

Робоча зона

X = 3 200 мм

Y = 1 250 мм

Розміри заготовки

Довжина (X): 200–3 200 мм

Ширина (Y): 35–1 250 мм

Товщина (Z): 8–60 мм

Максимальна вага заготовки: 50 кг

Система координат заготовки

Заготовка попередньо позиціонується в поздовжньому напрямку (ось X) у зоні завантаження з лівого боку верстата за допомогою фіксованого опорного упору, встановленого на столі верстата.

Блок позиціонування заготовки

Позиціонування заготовки по осі X здійснюється двома затискними захватами, які надійно утримують заготовку під час обробки. Рух забезпечується двома сервомоторами з незалежним приводом.

Опорна поверхня заготовки

Опорна поверхня заготовки, на якій розташовані обробні агрегати, складається з ряду роликів з гумовим покриттям, що встановлюють систему координат заготовки по осі Z.

З протилежного боку обробних вузлів система притиску забезпечує оптимальне утримання заготовки протягом усього процесу обробки.

Трансформатор та електричне підключення для напруги живлення 380–415 В (±10 %), 50/60 Гц

Блок кондиціонування для електричної шафи управління

Система управління bSolid

Комплект HP для високошвидкісного переміщення затискних захватів заготовки

Комбінована система, що складається з сервомоторів та прецизійних планетарних редукторів, забезпечує швидкість позиціонування до 110 м/хв із стрімкими лініями прискорення.

Педаль для відкриття/закриття затискних захватів

Свердлильна головка BH28 з індивідуальною настройкою шпинделів

- 17 вертикальних шпинделів (7 по осі X, 10 по осі Y)

- 5 горизонтальних шпинделів (3 по осі X, 2 по осі Y)

- 1 пильний агрегат для прорізання канавок із фіксованим напрямком різання по осі X

Електрошпиндель потужністю 11 кВт з інструментальним інтерфейсом HSK-F та крутним моментом по осі C

- 11 кВт, 24 000 об/хв (безперервний режим роботи S1)

- 6 000–24 000 об/хв, програмується через ЧПУ

Кутовий пильний агрегат HSK-F63

- Максимальна швидкість: 8 400 об/хв

Установка для свердління та фрезерування верхніх і нижніх країв / Установка для торцевого свердління та фрезерування

- Максимальна швидкість: 9 000 об/хв

- Цанговий тримач інструменту ER20

8-позиційний змінювач інструментів - Дисковий магазин інструментів

Комплект «Чутливі поверхні» для транспортування заготовок

Лазерний пристрій для ручного зчитування QR-кодів

SOPHIA — підключення до Інтернету речей (IoT)

Блок для вставлення дюбелів Ø8 × 40 мм із впорскуванням клею

Barcode2HOPS із змінними

Оновлення MultiPost

Розділювач елементів POST

NC-HOPS 7.0

Примітка:

Технічні дані та описи є копіями підтвердження замовлення на той момент. Інформація надається виключно в інформаційних цілях і не є обов’язковою.
