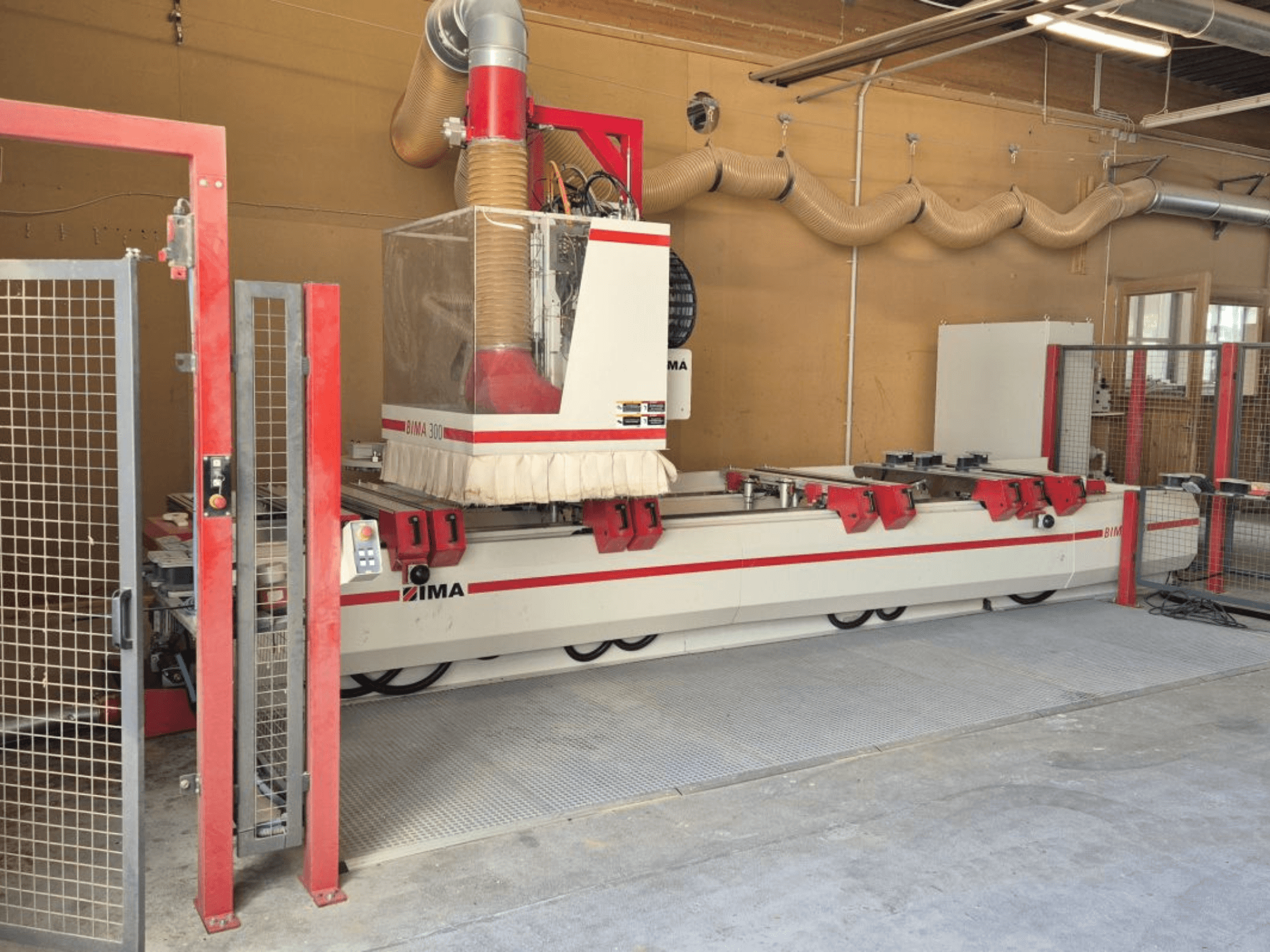

Цей 4-осьовий обробний центр з ЧПК IMA BIMA/300/125/530 був виготовлений у 2012 році. Він має широкий робочий діапазон у напрямку X 5300 мм та Y 1400 мм. Верстат оснащений потужним головним шпинделем з діапазоном швидкості 0-24 000 об/хв і державкою HSK F63. Якщо ви хочете отримати високоякісну обробку з ЧПК, зверніть увагу на верстат IMA BIMA/300/125/530, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: IMA
- рік: 2012
- МОДЕЛЬ: BIMA/300/125/530
- тип програми: Обробка деревини з ЧПУ
- Місцезнаходження: Німеччина
- тип машини: ЧПУ обработка центр
- марка блоку управління:
Технічна інформація - IMA BIMA/300/125/530
Рух
- Кількість осей: 4
- Хід по осі X: 5300 mm
- Хід по осі Y: 1400 mm
Технічні характеристики
- Потужність шпинделя: 10 kW
- Швидкість шпинделя: 24000 RPM
Додаткова інформація
Робочий діапазон
Y (головний шпиндель + інструмент Ø20 мм): 1400 мм
Y (свердлильний блок, всі вертикальні свердла): 890 мм
Однопозиційна обробка: X = 2 × 2550 мм; міжцентрове відстань X = 200 мм
Обробка на індексному столі: X = 2 × 2250 мм; вільний простір у центрі = 800 мм
Інструментальний магазин
Автоматичний пристрій для зміни інструменту/пристосувань, револьверного типу, 18 гнізд
Встановлений на опорі, переміщується в напрямку X
Направляючі та змащення
Точні роликові напрямні з попереднім натягом і поверхневим загартуванням на всіх осях
Ручне централізоване змащення лінійних напрямних головної осі та кулькової гвинтової пари осі Z
Вакуум/пристосування та стіл
1 вакуумний насос, 90 м³/год
Консольний стіл з 2 фіксованими правим і 2 фіксованими лівим упорами заготовки (напрямок X) для переміщення по осі Y
10 опорних кронштейнів, безступінчато регульованих по X, кожен із заднім упором
Всі упори програмно керовані
Присоски з запатентованою 2-контурною системою затиску (без шлангів)
8 гладких опорних рейок, що автоматично опускаються
2 грибоподібні кнопки для затискання/розтискання
Шпинделі та обробні блоки
Головний шпиндель: 10,0 кВт (S6), 7,5 кВт (S1); HSK F63 (Ø38 мм, згідно DIN 69893); 0-24 000 об/хв, програмований
Центрально інтегрована вісь з ЧПК: Обертання на 360° для адаптерів, підтримка крутного моменту на головному шпинделі, пневматичний інтерфейс
Свердління/фрезерування канавок: Вертикальний свердлильний блок l14 з 6 горизонтальними шпинделями; горизонтальні блоки кожен з 2 виходами
Приєднаний блок пазової пили, поворот на 0°/90°
Управління та програмне забезпечення
Керування ЧПК ICOS: На базі ПК, користувальницький інтерфейс Windows, контроль траєкторії всіх сервоосей, список завдань/обробка замовлень, резервне копіювання та відновлення IMA на двох жорстких дисках, ДБЖ
Програмне забезпечення IMAWOP: Діалогове програмування, 3D-вигляд та базове моделювання заготовки, присосок, кронштейнів, інструментів та адаптерів
Додаткове обладнання
Додатковий 2-й вакуумний насос, 90 м³/год
Додатковий центральний упорний ряд для центрування заготовок
Стрічковий транспортер для стружки
*Можливі розбіжності між наведеними даними та фактичними значеннями
