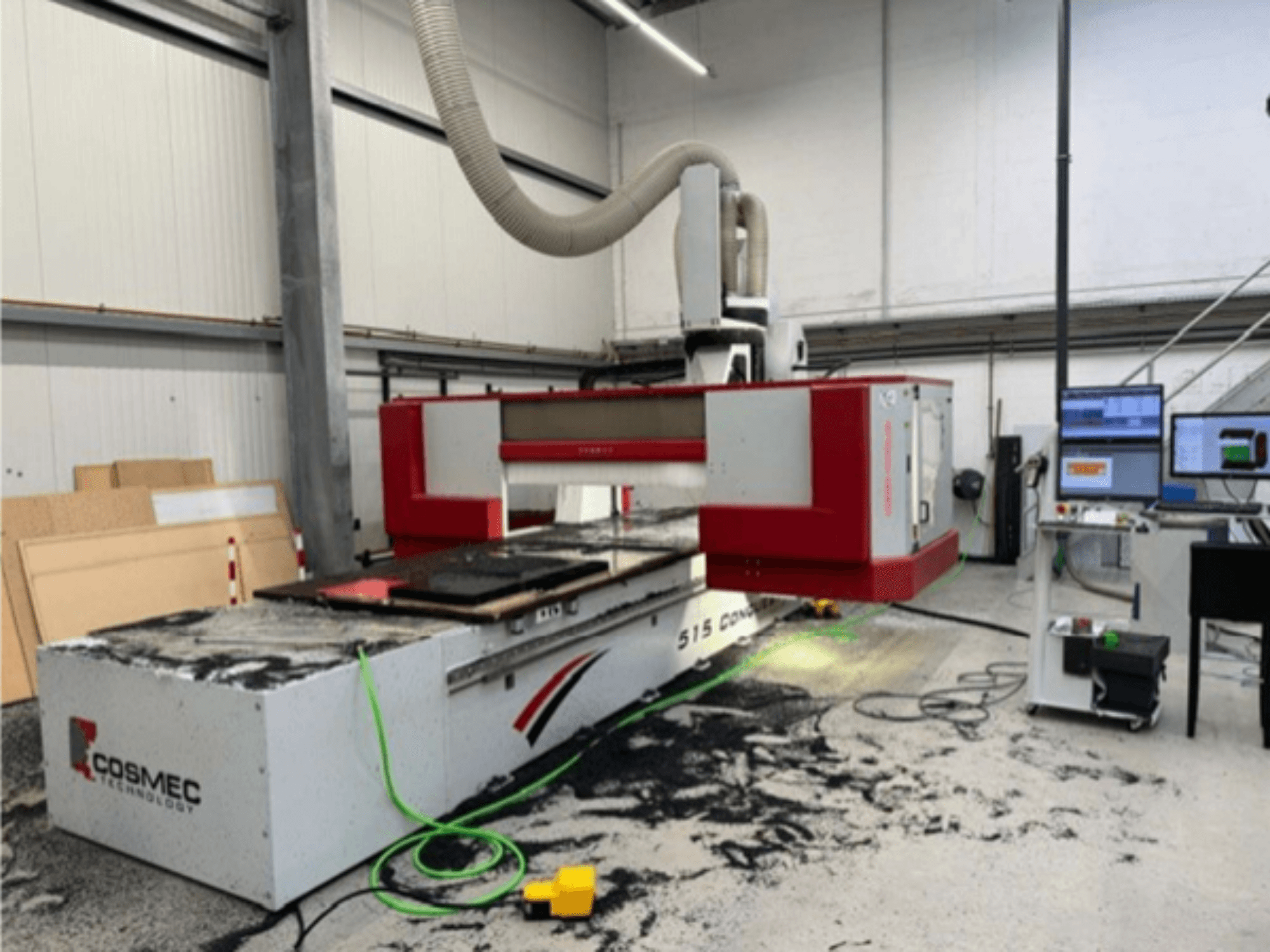

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Застосування: Обробка твердої деревини, матеріалів на основі деревини та різних пластмас

• Конфігурація: Фіксований робочий стіл, двосторонній привід рухомого порталу, 5-осьовий фрезерний шпиндель з безперервною інтерполяцією

• Основа/коліщатка: Ребриста зварна сталева конструкція для високої жорсткості

• Напрямні та приводи:

  • Осі X/Y: Рейкова з сервоприводами

  • Подвійна моторизація порталу по осі X: два синхронізовані серводвигуни

  • Вісь Z: Кульково-гвинтова пара з сервоприводом

  • Пилозахищені лінійні направляючі

• Безпека: Трикомпонентні захисні килимки для завантаження в неактивній зоні; рухомий частковий кожух із захисним вікном з лексану

• Центральне змащення: Автоматичне

• Вакуумна система: Для маятникової обробки з постійною потужністю всмоктування в обох робочих зонах

• Управління: Кабельний пульт дистанційного керування для основних функцій; мобільний пульт керування

• Електрика: Пилозахищена шафа управління (CE) до IP55 з кондиціонером

• Управління з ЧПУ: Відкрите числове управління OSAI

• 5-осьова вилкова головка Z 700:

  • Безщіткові сервоприводи на осях B і C

  • Максимальна швидкість обертання: 750°/2 сек

  • Обертання по осі С: +/- 360°

  • Обертання осі B (поворотна): +/- 110°

• Технічні дані:

  • Векторна швидкість: 80 м/хв

  • Максимальна висота заготовки: 500 мм

  • Робоча зона: 4210 x 1605 мм (збільшена робоча зона)

• Комунікації/вимоги:

  • Подача стисненого повітря: 7 бар

  • Продуктивність відсмоктування: мін. 2200 м3/год; швидкість відсмоктування мін. 28 м/с

  • Приєднання для всмоктування: Ø 160 мм

• Робочий стіл (розроблений Comec):

  • Сітчастий стіл з фенольної смоли, сітка 50 x 50 мм

  • Сумісність з системою відсмоктування Cosmec і шаблонами

  • Розділений на дві робочі зони

  • Різьбові отвори для механічної фіксації; 3 висувні упори

• Головний шпиндель:

  • 5-осьовий, з рідинним охолодженням, HSK 63 F

  • керамічні підшипники; обертання CW/CCW

• Витяжний кожух: З ЧПК, регульована по висоті

• Зміна інструменту: 2 вбудованих 12-позиційних пристрої для зміни інструменту для HSK 63 F

  • Максимальний діаметр інструменту 150 мм (якщо сусідня станція вільна)

  • Максимальний діаметр інструменту 120 мм (якщо сусідня станція зайнята)

  • Максимальна вага інструменту + тримач: 40 кг

• Вимірювання інструменту: Автоматична станція вимірювання довжини інструменту

Додаткове обладнання

• Вакуумний насос: 250/300 м³/год (50/60 Гц), 5,5 кВт

• Програмне забезпечення: Остання версія програмного забезпечення для 5-осьової одночасної обробки (за контрактом на обслуговування)
