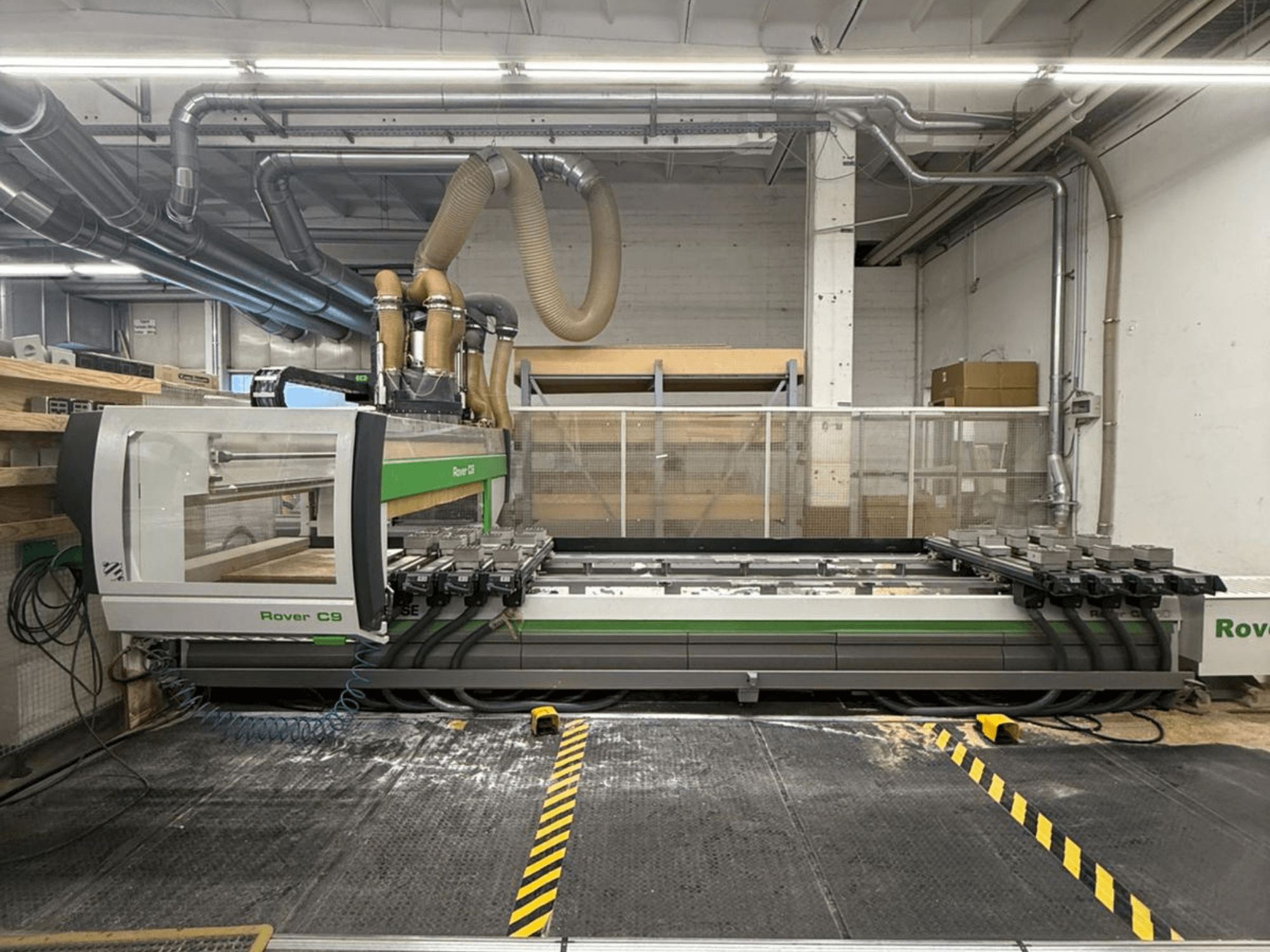

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Робочий стіл та затискні пристрої

• 8 тримачів пластин ATS (L = 1525 мм) та 24 направляючі

• Автоматичне позиціонування тримачів пластин та направляючих (EPS X-Y)

• Пневматична система фіксації, розділена на 2 робочі зони по осі X

• 8 задніх опорних упорів, хід 115 мм

• 8 упорів, хід 140 мм, розташовані на відстані 1175 мм (L = 1280 / 1525 / 1800 мм)

• 8 упорів, хід 140 мм, розташовані на відстані 770 мм (L = 1280 / 1525 / 1800 мм)

• 4 бічні упори, хід 140 мм (2 лівих + 2 правих), з пневматичною системою

• 4 знімні центральні упори, хід 140 мм (2 лівих + 2 правих), з пневматичною системою

• Датчик для виявлення опущених упорів

• Пневматична система для підйому тримачів штанги

• 6 підйомних тримачів для зручного завантаження (модулі висотою 74 мм)

Вакуум

• Вакуумна система для насоса продуктивністю 250 м³/год

• Роторний лопатевий вакуумний насос продуктивністю 250 м³/год для стандартної вакуумної системи

Обробні агрегати та конфігурація

• Комплектація C3-A1:

  • Пристрій для кріплення відвідників стружки з пневматичними або індуктивними датчиками на 5-осьовому обробному агрегаті

  • Фланець для кріплення агрегатів на обробному верстаті з 5 осями інтерполяції (агрегати можна використовувати лише тоді, коли електричний шпиндель розташований вертикально)

• Комплектація C3-P2:

  • Додатковий супорт по осі Z для задніх робочих агрегатів, що керується незалежною віссю Z

  • 16 вертикальних та 4 горизонтальних свердлильних шпинделів у напрямку Y

  • Ланцюговий змінювач інструментів на 22 позиції (міжцентрове відстань 180 мм)

  • Залізний захват для відвідника стружки з пневматичним або індуктивним датчиком, розміщений у ланцюговому змінювачі інструментів

  • Відвід стружки RH з індуктивним датчиком для стандартного електричного шпинделя або 5-осьового електричного шпинделя потужністю 15 кВт (потрібен пристрій для відводу стружки; при використанні 5-осьового електричного шпинделя потрібен фланець для кріплення агрегатів; при використанні стандартного електричного шпинделя потрібна вісь C)

Системи

• Система автоматичного змащування

• Блок управління з 5 осями інтерполяції

Додаткова інформація

• доступний додатковий відремонтований 5-осьовий головний шпиндель

• 8 горизонтальних свердлильних шпинделів, 12 вертикальних свердлильних шпинделів та пазоріз не працюють

• Конвеєрна стрічка для видалення стружки та обрізків (стружковий конвеєр)

• Блок рідинного охолодження для систем з рідинним охолодженням (може охолоджувати два електричні шпинделі або один електричний шпиндель та одну свердлильну головку з рідинним охолодженням)

Примітка: Технічні дані та описи взяті з оригінального підтвердження замовлення та наводяться лише для інформації; вони не є обов’язковими.
