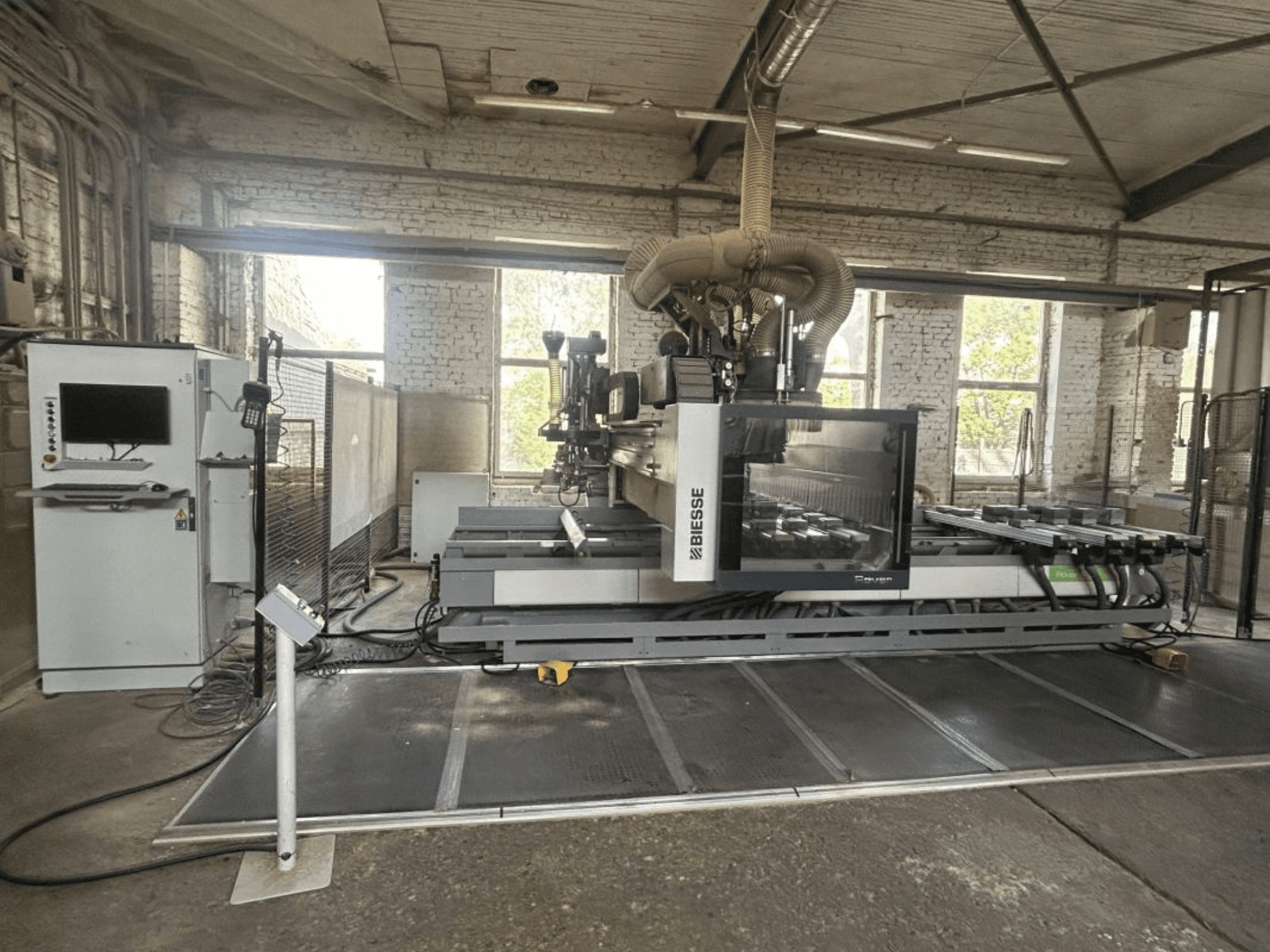

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE — Технічні характеристики Тип верстата: обробний центр з ЧПУ з функцією обклеювання країв

Модель: ROVER A 1643 EDGE

Призначений для обробки та обклеювання країв фасонних/профільних панелей. Конфігурація, показана в документації, передбачає 5-осьову схему. Робоча зона: робоча зона по осі X: 4 320 мм Хід маятника по осі X: 1 620 мм Робоча зона по осі Y: приблизно 1 580–1 660 мм Хід по осі Z: 180 мм Робоча зона обклеювання країв по осі X: 3 300 мм Робоча зона обклеювання країв по осі Y: 1 540 мм Максимальна ширина завантаження по осі Y: 1 900 мм, з можливістю розширення до 2 100 мм

5-осьовий агрегат 5-осьова обробна головка

Вісь C: безперервне обертання на 360°

Вісь B: безперервне обертання на 360°

Швидкість осі B: 18 об/хв

Швидкість осі C: 18 об/хв

Максимальна швидкість обертання шпинделя: 24 000 об/хв

Потужність:

11 кВт у режимі S1

13 кВт у циклі S6

Максимальний кут підрізу: -10°

Система запобігання зіткненням для 5-осьового агрегату

Підготовлено для використання агрегату на 5-осьовому верстаті

Робочий стіл та затискний робочий стіл ATS

8 опорних балок

32 рухомі каретки

32 пневматичні вакуумні присоски

Вакуумні присоски, що регулюються з кроком 15°

Пневматична система розділена на 2 робочі зони по осі X Продуктивність вакуумного насоса: 250 м³/год

6 підйомних балок для полегшення завантаження та розвантаження

28 датчиків для виявлення опущених упорів

Упорні елементи та позиціонування

8 задніх упорів

8 центральних упорів

4 бічні упори: 2 зліва + 2 справа

2 додаткові бічні упори

4 знімні центральні упори, 2 ліворуч + 2 праворуч

2 додаткові центральні упори

Пневматичне позиціонування та опускання упорів

Свердлильний агрегат BH 24L

13 вертикальних незалежних шпинделів

5 горизонтальних незалежних шпинделів

Пила для прорізування канавок Ø120 мм

Максимальна глибина прорізування: 25 мм

Швидкість обертання шпинделя програмується до 6 000 об/хв

Система зміни інструментів: 16-позиційний поворотний магазин інструментів, встановлений на каретці по осі X

Для інструментів та агрегатів Максимальна вага інструменту/агрегату: 7,5 кг Загальне максимальне навантаження магазину: 55 кг

Агрегат для обклеювання країв Агрегат для обклеювання країв GU60A

Для плит товщиною до 60 мм

Швидкість обклеювання країв — до 20 м/хв

Система з подвійним притискним валиком

Резервуар для клею з системою термоклею

Лампа для нагрівання кромки, 600 Вт

Система подачі кромки з ЧПУ-керуванням

Автоматичне обрізання кромки

Датчик для замкнутих геометричних фігур

Приладдя для обклеювання країв 2-валковий магазин для крайової стрічки, встановлений на каретці по осі X

Максимальний діаметр рулону: 800 мм

Максимальна висота кромки: 65 мм

Інструмент для заокруглення кутів Ø85 мм,

пильний агрегат HSK F63

HSK F63 для різання та прорізання пазів, макс. діаметр пильного диска Ø215 мм Максимальна швидкість обертання пилки: 8 400 об/хв Максимальна глибина різання з пильним диском Ø215 мм: 68 мм

Агрегати для обрізки країв

Комбіновані агрегати для зняття клею та обрізки країв

Набори інструментів для різних товщин країв

Програмне забезпечення bSolid: базовий модуль, 2D-середовище CAD, імпорт файлів у форматах DXF, CIX та BPP, 3D-моделювання роботи верстата, управління інструментами, управління 5-осьовою обробкою за допомогою позиціонування

Створення програм за допомогою майстра

Безпека: відповідність вимогам CE

Захисні килимки Захисні бар'єри

Датчики безпеки

Модифікована система безпеки, що дозволяє завантажувати по осі Y на висоту до 2 100 мм. Підсумок

Це добре оснащений обробний центр з ЧПУ BIESSE ROVER A 1643 EDGE з 5-осьовою обробною головкою та комплектом для обклеювання країв. У документації вказано безперервне обертання осей B та C, 5-осьове програмування, 5-осьовий контроль зіткнень та спеціальний фланець агрегату для 5-осьового блоку, тому на підставі цих документів його слід розглядати як 5-осьовий верстат.

Примітка:

Технічні дані та описи є копіями оригінального підтвердження замовлення. Ця інформація надається виключно в інформаційних цілях і не є обов’язковою.
