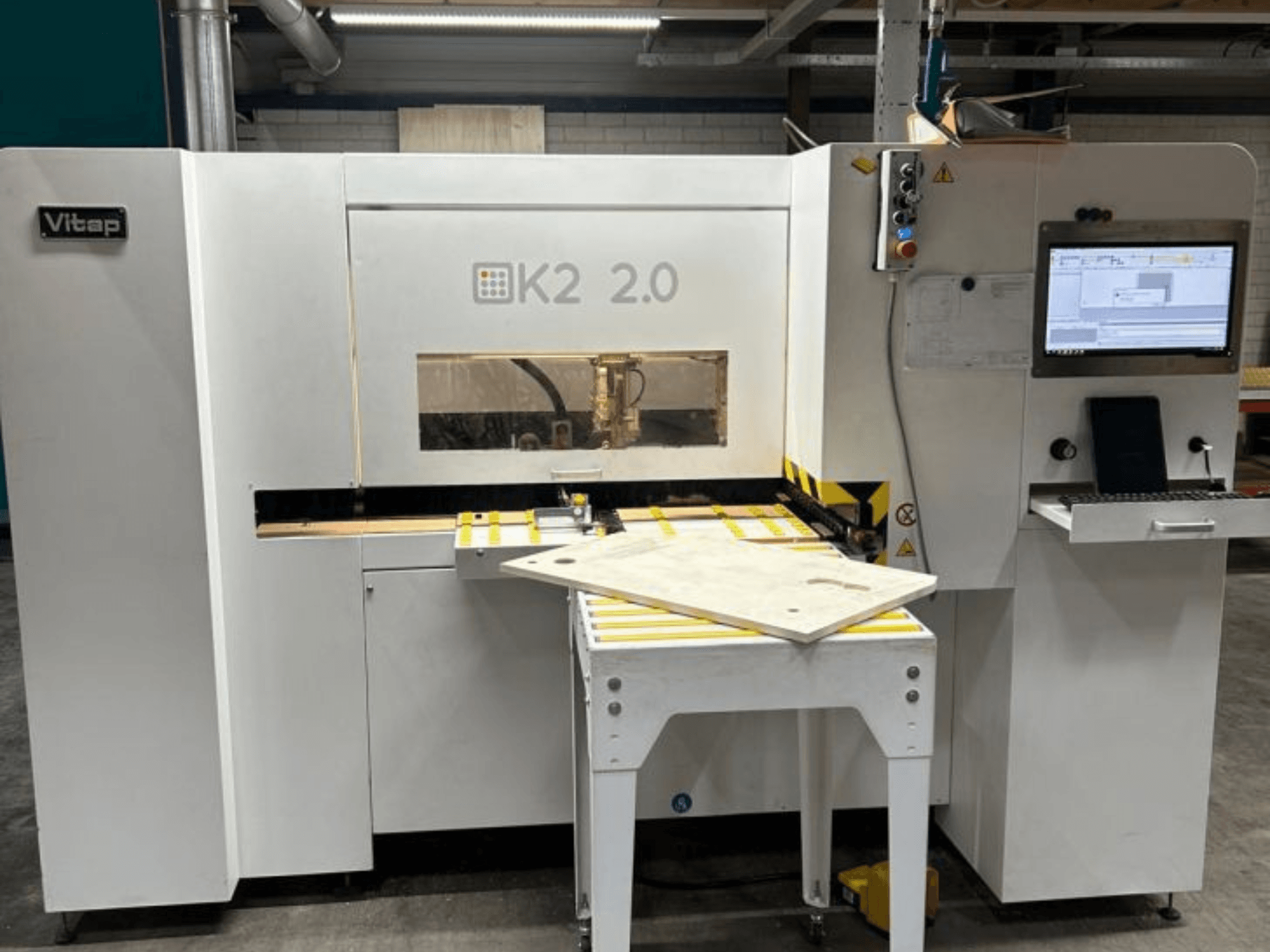

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Вживаний свердлильно-фрезерний верстат з ЧПУ

Бренд: Vitap

Модель: Point K2 TOP 2.0

Рік випуску: 2018

Безперервна обробка, обробка заготовки знизу та автоматичне повернення заготовки оператору

3 керовані осі:

Ось X — безперервне переміщення заготовки за допомогою DDT (Dual Dynamic Transport System) з безщітковим двигуном

Ось Y — переміщення свердлильної головки

Ось Z — свердління

- Подвійна точка відліку «0»: лазер нового покоління для визначення початку та кінця заготовки.

Програма може коригувати свердління знизу для досягнення ідеальної рівності на вертикальних та горизонтальних заготовках.

Лазер складається з передавача та приймача, що запобігає помилкам при роботі з матеріалами з темними краями.

- Бічні упори з роликами, що складаються з нерухомої та рухомої частин, механічний цифровий індикатор з автоматичним вирівнюванням щодо упору «0» для зняття до 3 мм на лінії «0»

- Пристрій постійного бічного затиску для точного позиціонування на лінії «0».

- Задній вихід заготовки

- Автоматичний 4-позиційний змінювач інструментів

- Відсутність обмежень щодо довжини заготовки

- 19-дюймовий TFT-монітор 5/4

- Промисловий ПК

- Інтерфейс оператора WSC з Lister, параметричним налаштуванням інструментів та параметричною настройкою

- Графічне програмування CAD TPA EDI32, базова версія

- USB-порт

- Збереження всіх файлів

- Програмування макросів

- Імпорт файлів DXF

Технічні характеристики

Кількість незалежних вертикальних шпинделів: 12

Кількість незалежних горизонтальних шпинделів по осі X: (2+2)

Кількість горизонтальних свердлильних шпинделів по осі Y: (2+2)

1 пила (Ø 100 мм)

Електричний шпиндель потужністю 5 кВт з конусом ISO 30 (12 000–24 000 об/хв)

Максимальна вага заготовки: 80 кг

Максимальні розміри заготовки: X необмежено, Y 1200 мм, Z 50 мм

Мінімальні розміри заготовки: X 270, Y 185 (70°), Z 4 мм

Швидкість подачі: 25 м/хв

Швидкість обертання шпинделя: 3500 об/хв

Максимальний діаметр горизонтального інструменту: 12 мм

Максимальна глибина горизонтального свердління по осях X та Y: 30 мм

Максимальна глибина вертикального свердління: 45 мм

Максимальний діаметр вертикального інструменту: 35 мм

Витрата повітря: 2000 м³/год

Швидкість витяжки: 30 м/с

Витяжні отвори: 2 × Ø 100 мм + 1 × Ø 50 мм

Двигун: 1,7 кВт

Тиск стисненого повітря: 7 бар

Макс. споживання повітря: 60 Нл/хв

СТАНДАРТИ CE

- Офісне програмне забезпечення - Ліцензія

- Регульована нульова точка для 4-стороннього форматування

- Відповідає вимогам CE

- Станом на 28 травня 2026 року: приблизно 500 годин роботи, встановлено новий ПК

Примітка:

Технічні характеристики та описи є копіями оригінального підтвердження замовлення. Інформація надається виключно в інформаційних цілях і не є обов’язковою.
