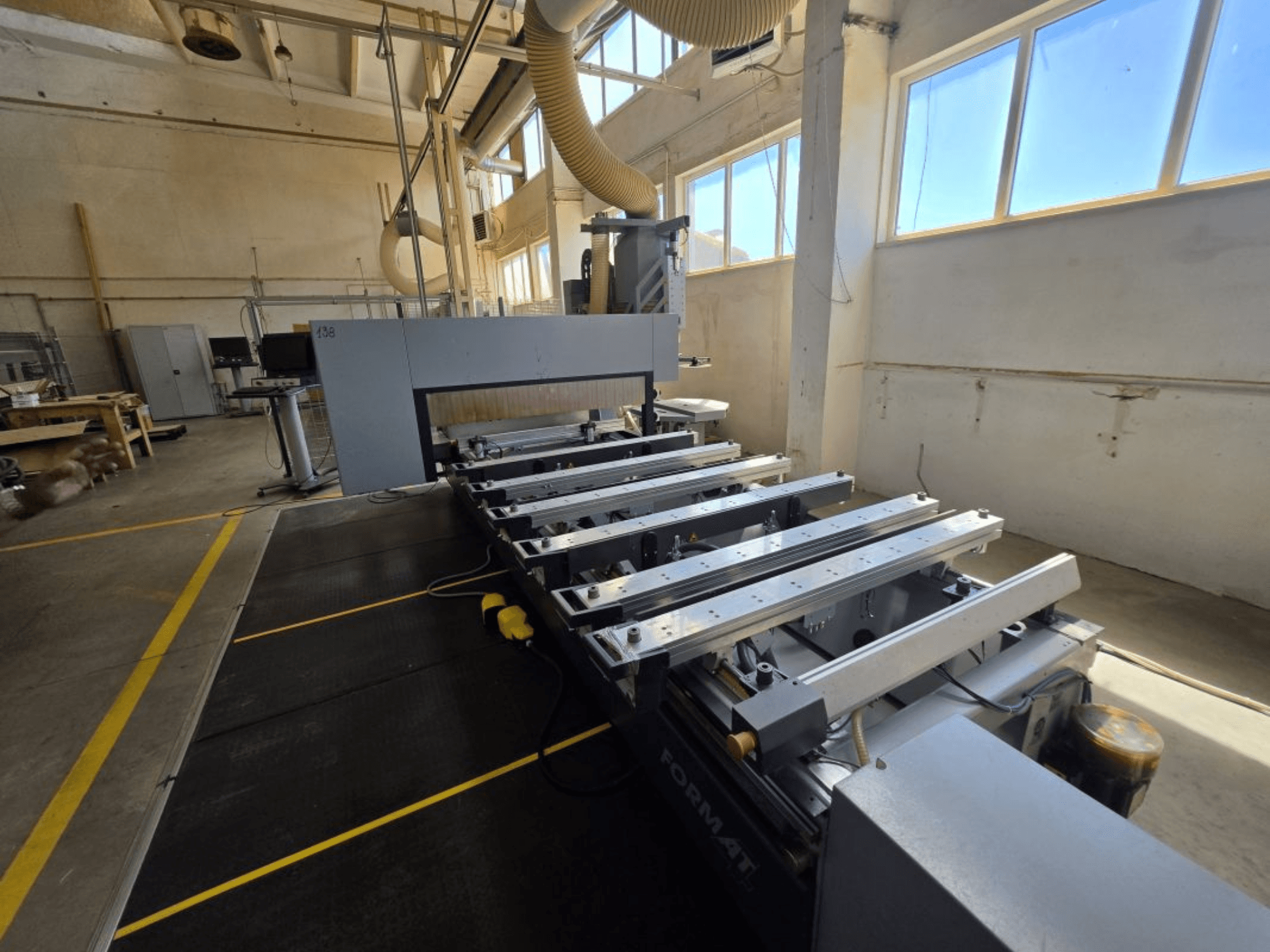

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Робочі години: 6,442 h

• Стан: Не відновлений - без гарантії

Загальний

• Конструкція: Надміцна зварна сталева рама, посилена

• Портал: Рухомий портал з подвійним приводом

• 5-осьова одночасна обробка

• Керуюче програмне забезпечення: WoodFlash CNC

• Дистанційний сервісний пакет через інтернет-з'єднання

Робоча зона та осі

• Робоча зона: X 3000 мм / Y 1550 мм / Z зазор 250 мм

• Приводи: X гвинтова рейка і шестерня; Y/Z прецизійні кулькові гвинти

• Напрямні: Лінійні по всіх осях

• Змащення: Автоматична центральна система

Головний шпиндель (5-осьовий електрошпиндель)

• Тип: Карданний 5-осьовий шпиндель, праве обертання

• Потужність: 12 кВт (S6), повна потужність близько 12 000 об/хв

• Швидкість: 1 000-24 000 об/хв

• Інструментальний інтерфейс: HSK F63

• Охолодження: Рідинне охолодження; керамічні підшипники з повітряним охолодженням

• Інтегрований тримач агрегату; витяжка з електричним керуванням

• Максимальна вага інструменту: 6 кг

• Максимальний діаметр пиляльного диска: 350 мм

Інструментальні магазини

• Лінійний магазин: 12 позицій, зліва на рамі; окремий тримач абразиву; макс. діаметр інструмента 250 мм; макс. довжина інструмента 240 мм

• Поворотний магазин для дисків: 18 позицій на рухомому порталі; підтримує свердла та агрегати; макс. Ø інструменту 250 мм; макс. довжина інструменту 280 мм

Свердлильний блок (DH18 6H 1S)

• Вертикальні шпинделі: всього 12 (7 по X, 5 по Y)

• Горизонтальні шпинделі: всього 6 (4 по X, 2 по Y)

• Хід/глибина свердління: до 70 мм; розмір тримача інструменту 10 мм; шпинделі з індивідуальним керуванням

• Вбудована пазова пила: Ø 120 мм; максимальна товщина корпусу 5 мм; до 7 500 об/хв

Вакуум і затиск

• Консольний стіл: 6 консолей з передніми / задніми упорами; бездротовий двоконтурний вакуум; висота вакуумної чаші 100 мм

• Пневматичне блокування консолі; програмовані пневматичні упори; 4 рухомі бічні упори

• Посилені опорні кронштейни (40 кг кожен)

• Продуктивність вакуумного насоса: 90 м³/год при 50 Гц; 108 м³/год при 60 Гц

• Додаткове вакуумне з'єднання для роботи за шаблоном

• Контрольоване стиснене повітря для затискачів рами

• Незалежне перемикання вакуум/повітря на кожній консолі

Програмне забезпечення та управління з ЧПУ

• Пакет WoodFlash: ЧПК, база даних інструментів (Tecno Manager), редактор програм, 3D перегляд, імпорт DXF, функції CAD (поворот/дзеркальне відображення/масштабування/копіювання), гравіювання, кишенькове фрезерування, параметричне та абсолютне/інкрементальне програмування, оптимізація обробки

• Панель управління з ЧПК: Повне керування верстатом, створення/редагування програм, керування інструментом/заготовкою, ручні команди, контроль вакууму/повітря/безпеки

• Мобільний термінал оператора: 24" Світлодіодний монітор, клавіатура, миша, USB

• Термінал керування швидкістю подачі: Потенціометр ручного керування подачею; змінна подача під час обробки

Безпека

• Система безпеки CE; захисні килимки (замість світлової завіси)

• Система аварійної зупинки

• Захисна огорожа з лівого боку; контроль безпеки дверей

• Датчики контролю вакууму та стисненого повітря

Додаткове обладнання

• Зовнішній вимикач увімкнення

• Система захищених кабельних ланцюгів

• Додаткова система блокування осей А і С

• Сервісний набір інструментів

• Польський інсталяційний пакет програмного забезпечення

• Польська інструкція з експлуатації

• Станція заміни пильних дисків на порталі
