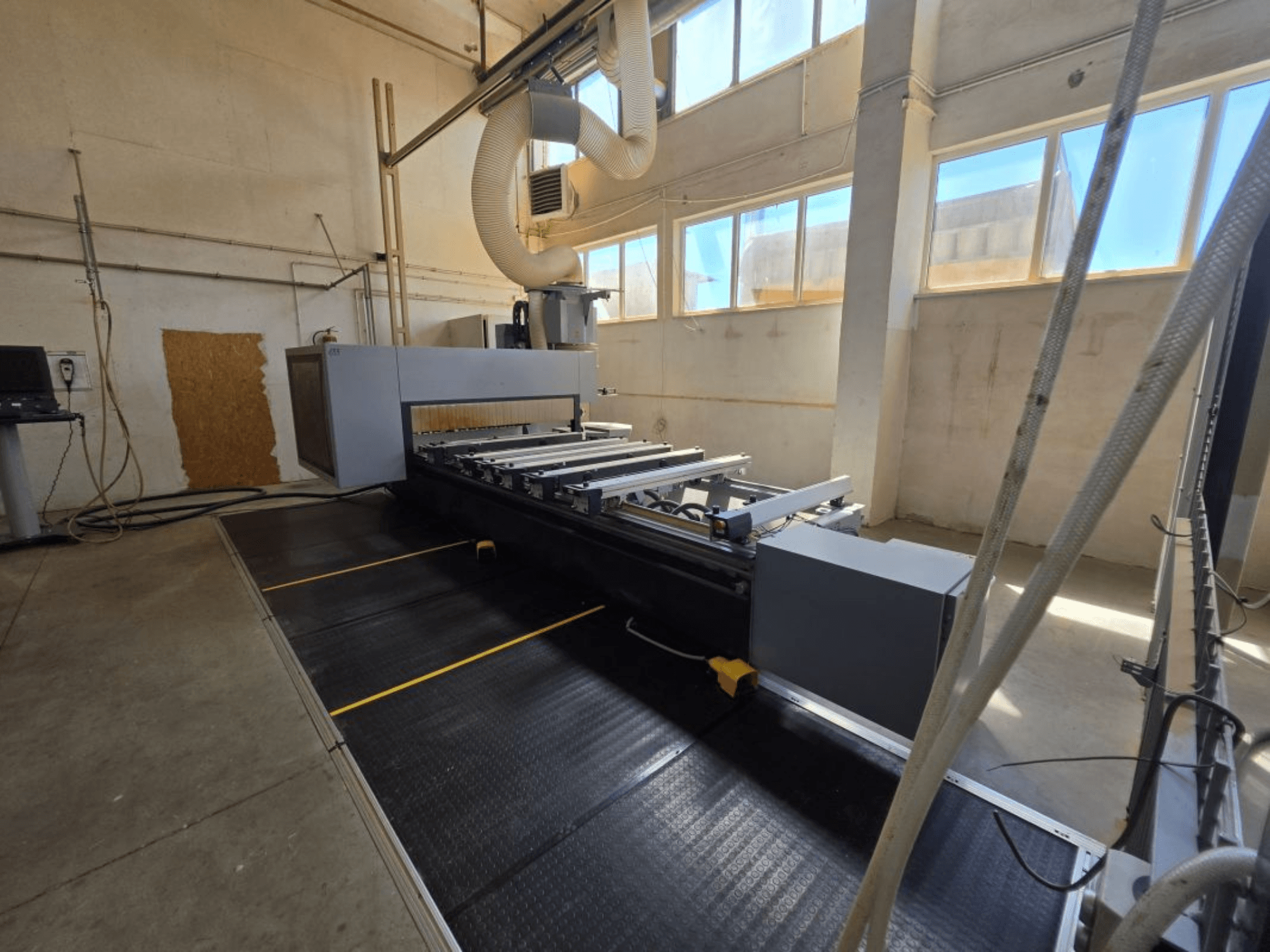

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Робочі години: 9,370 h

• Конструкція: Надміцна зварна сталева рама; рухомий портал з двома приводами

• Живлення/електрика: 3x400 В, 50-60 Гц

• Програмне забезпечення ЧПУ: WoodFlash (панель управління, база даних інструментів, редактор програм, 2D симулятор, 3D попередній перегляд, імпорт DXF, функції CAD, параметричне/абсолютне/інкрементальне програмування, кишенькове фрезерування, гравіювання, оптимізація послідовності, віртуальні площини, підпрограми)

• Елементи керування та інтерфейс оператора:

  • Панель ЧПК для повного керування верстатом

  • Мобільний термінал оператора з 24-дюймовим світлодіодним монітором, клавіатурою/мишею, USB

  • Ручне управління подачею (відключення подачі, E-stop, ручна подача)

• Робоча зона та переміщення:

  • Робоча зона: X 3000 мм, Y 1550 мм

  • Висота зазору по Z: 150 мм

• Головний шпиндель (5-осьовий):

  • 5-осьовий електрошпиндель з карданним шарніром, з рідинним охолодженням, керамічні підшипники, обертання праворуч/ліворуч

  • Потужність 12 кВт (S6), 1 000-24 000 об/хв

  • Тримач інструменту HSK F63

  • Максимальна вага інструменту 6 кг; максимальний діаметр пиляльного диска 350 мм

  • Інтегрований тримач агрегату; витяжка з електричним керуванням

• Осі та система переміщення:

  • Консоль з подвійним приводом

  • X: гвинтова рейкова передача, загартовані лінійні направляючі

  • Y: шарико-гвинтова пара, загартовані лінійні направляючі

  • Z: шарико-гвинтова пара, загартовані лінійні направляючі

  • Автоматичне центральне змащення

• Магазини для інструментів:

  • Лінійний: 12 позицій, агрегатний захват; макс. Ø інструменту 250 мм, довжина 240 мм

  • Поворотний (на порталі): 18 позицій; макс. Ø інструменту 250 мм, довжина 280 мм

  • Станція подачі пильного полотна: максимальний діаметр полотна 350 мм

• Свердління та фрезерування пазів:

  • Свердлильна головка DH18 6H 2S:

    • 12 вертикальних шпинделів (7X / 5Y), 6 горизонтальних шпинделів (4X / 2Y)

    • Хід свердла/довжина макс. 70 мм; тримач інструменту Ø 10 мм; з індивідуальним приводом

  • Пазові пилки: 2 полотна (1X / 1Y), макс. Ø 120 мм, товщина корпусу макс. 5 мм, до 6 000 об/хв

• Вакуум і затиск:

  • Консольний стіл з 6 консолями; передні/задні програмовані упори

  • Бездротова двоконтурна вакуумна система; висота чаші 100 мм

  • Пневматичне блокування консолі; 4 рухомі бічні упори; додаткові опорні кронштейни

  • Продуктивність вакуумного насоса: 90 м³/год при 50 Гц, 108 м³/год при 60 Гц

  • Додаткове вакуумне обладнання: ліве/праве з'єднання шаблонів; контрольоване стиснене повітря для затискачів рами; незалежне управління вакуумом/повітрям на кожній консолі

• Безпека:

  • Система безпеки CE, світлова завіса, система аварійної зупинки

  • Захисна огорожа з лівого боку, контроль безпеки дверей

  • Датчики вакууму та стисненого повітря

  • Додаткова система захисних килимків

Додаткове обладнання

• Додаткова система механічного блокування по осях А і С

• Дистанційний сервісний пакет через інтернет

• Програмне забезпечення генератора корпусів шаф (пакет для 3D проектування шаф)

• Сервісний набір інструментів

• Документація: Польські інструкції; інструкція з монтажу WoodFlash

• Додаткові опорні кронштейни для консолей

• Аксесуари в комплекті:

  • 11 вакуумних чашок FA 140 × 115 × 100 мм

  • 4 вакуумні чаші FA 125 × 75 × 100 мм

Примітка: Технічні дані надані лише для ознайомлення і не є обов'язковими.
