• Система зберігання: STOPA Compact II

  • Тип: Автоматизована система зберігання листового металу з хаотичним управлінням складом

  • Висота складу: 7 900 мм

  • Формат листа: 3 050 × 1 525 мм

  • Максимальне навантаження на одне місце зберігання: 3 000 кг

  • Кількість місць зберігання: 266

  • Загальна місткість складу: 798 т

  • Конфігурація: 8 секцій/веж, до 37 рівнів складування на кожну секцію

  • Розміри палети: GF 3050 × 1525 × 90 мм

  • Типи палет: SPO, SPMgl

  • Висота завантаження: 185 / 275 / 460 мм

  • Функції: автоматичне зберігання та вилучення матеріалів; автоматична подача матеріалів до підключених виробничих осередків; інтерфейс складу для інтегрованих виробничих верстатів

• Управління складом

  • Операційна система сервера: Windows Server 2022

  • Централізоване управління складом та автоматизоване управління потоком матеріалів

  • Інтеграція з виробничим обладнанням TRUMPF

• Підключені виробничі модулі

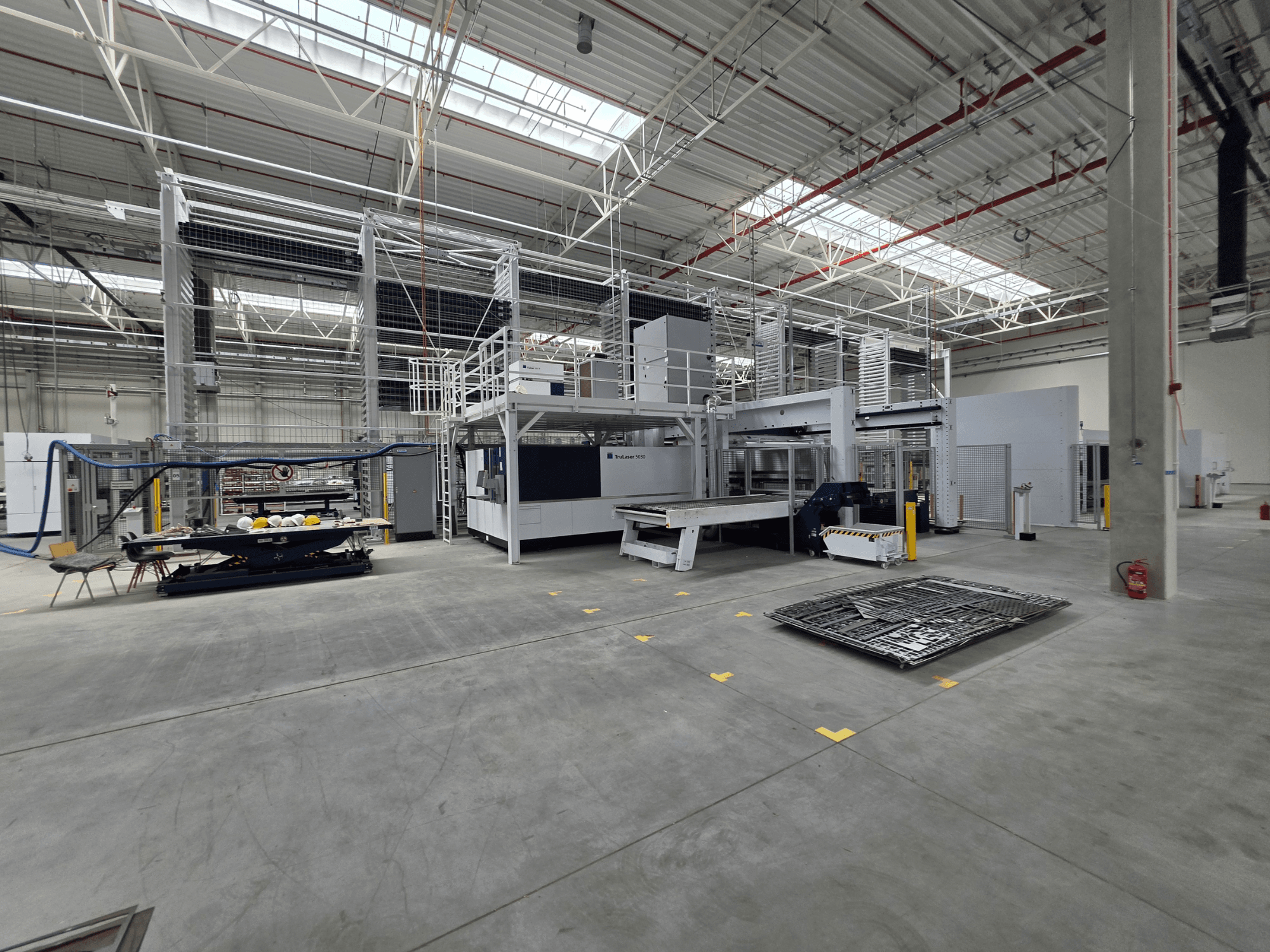

  • TRUMPF TruLaser 5030 fiber (L76)

    • Тип верстата: 2D-верстат для лазерного різання з ЧПУ

    • Робоча зона: 3 000 × 1 500 мм

    • Джерело лазерного випромінювання: TruDisk 6001, 6 000 Вт

    • Система ЧПУ: Siemens SINUMERIK 840D sl

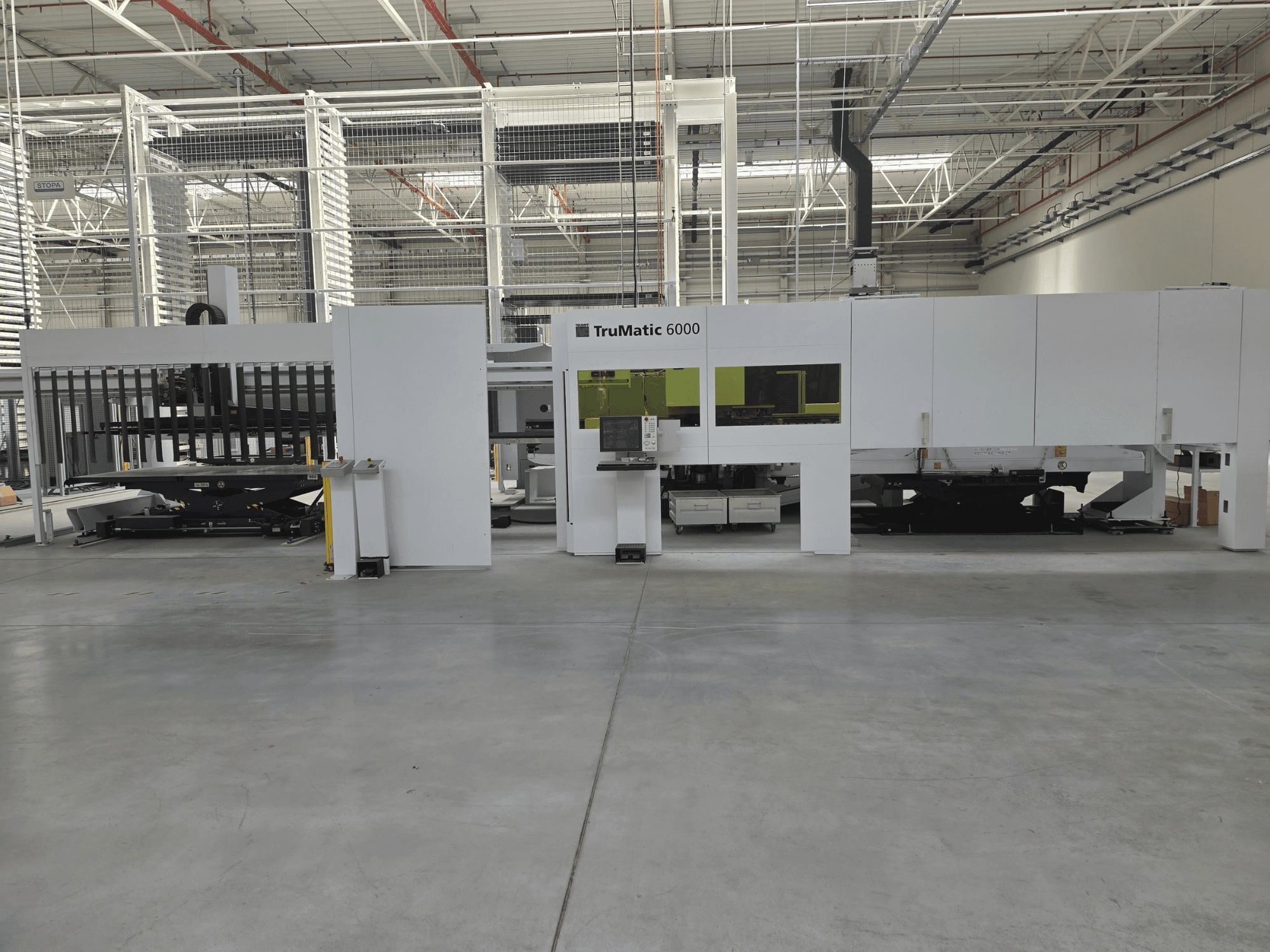

  • TRUMPF TruMatic 6000 fiber

    • Тип верстата: Комбінований верстат з ЧПУ для штампування та волоконно-лазерного різання

    • Робоча зона: 3 050 × 1 550 мм

    • Джерело лазерного випромінювання: TruDisk 3001, 3 000 Вт

    • Максимальне зусилля штампування: 180 кН

    • Лінійний магазин інструментів: 25 позицій

  • TRUMPF TruBend Center 7030 (B34) – Клітина 1

    • Тип верстата: Автоматичний центр згинання листів

    • Максимальна довжина згинання: 3 123 мм

    • Максимальна товщина: конструкційна сталь 3,0 мм; нержавіюча сталь 2,2 мм; алюміній 4,0 мм

    • Максимальна висота коробки: 220 мм

  • TRUMPF TruBend Center 7030 (B34) – Станція 2

    • Технічні характеристики такі самі, як у лінії 1

• Функціональні можливості системи (короткий огляд)

  • Централізоване автоматизоване зберігання та видача листового сировинного матеріалу

  • Автоматична подача матеріалу до підключених лазерних, штампувально-лазерних та гнучкових осередків

  • Автоматичне переміщення між станціями зберігання та виробництва

  • Централізована обробка листів великої пропускної здатності

• Основна конфігурація системи

  • 1 автоматизована система зберігання листового матеріалу STOPA Compact II

  • 1 x 2D-лазерна різальна установка TRUMPF TruLaser 5030 fiber

  • 1 x клітина для штампування та лазерного різання TRUMPF TruMatic 6000 fiber

  • 2 автоматичні лінії згинання листів TRUMPF TruBend Center 7030

Додаткове обладнання

• Для TRUMPF TruLaser 5030 fiber (L76)

  • Автоматичний змінювач палет

  • LiftMaster Compact 1530 (автоматичне завантаження та розвантаження)

  • Підключення/інтерфейс системи зберігання STOPA

• Для TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 × 1500 мм (автоматична обробка листів)

  • GripMaster 3000 × 1500 мм

  • Інтеграція/інтерфейс системи складування

• Для TRUMPF TruBend Center 7030 (обидві комірки)

  • 2-осьовий маніпулятор деталей

  • 5-осьовий задній упор

  • Поворотний маніпулятор

  • ToolMaster Bend

  • Автоматичне завантаження та розвантаження

  • Інтерфейс системи зберігання

• На рівні всієї системи

  • Центральний сервер управління сховищем (Windows Server 2022)
