BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

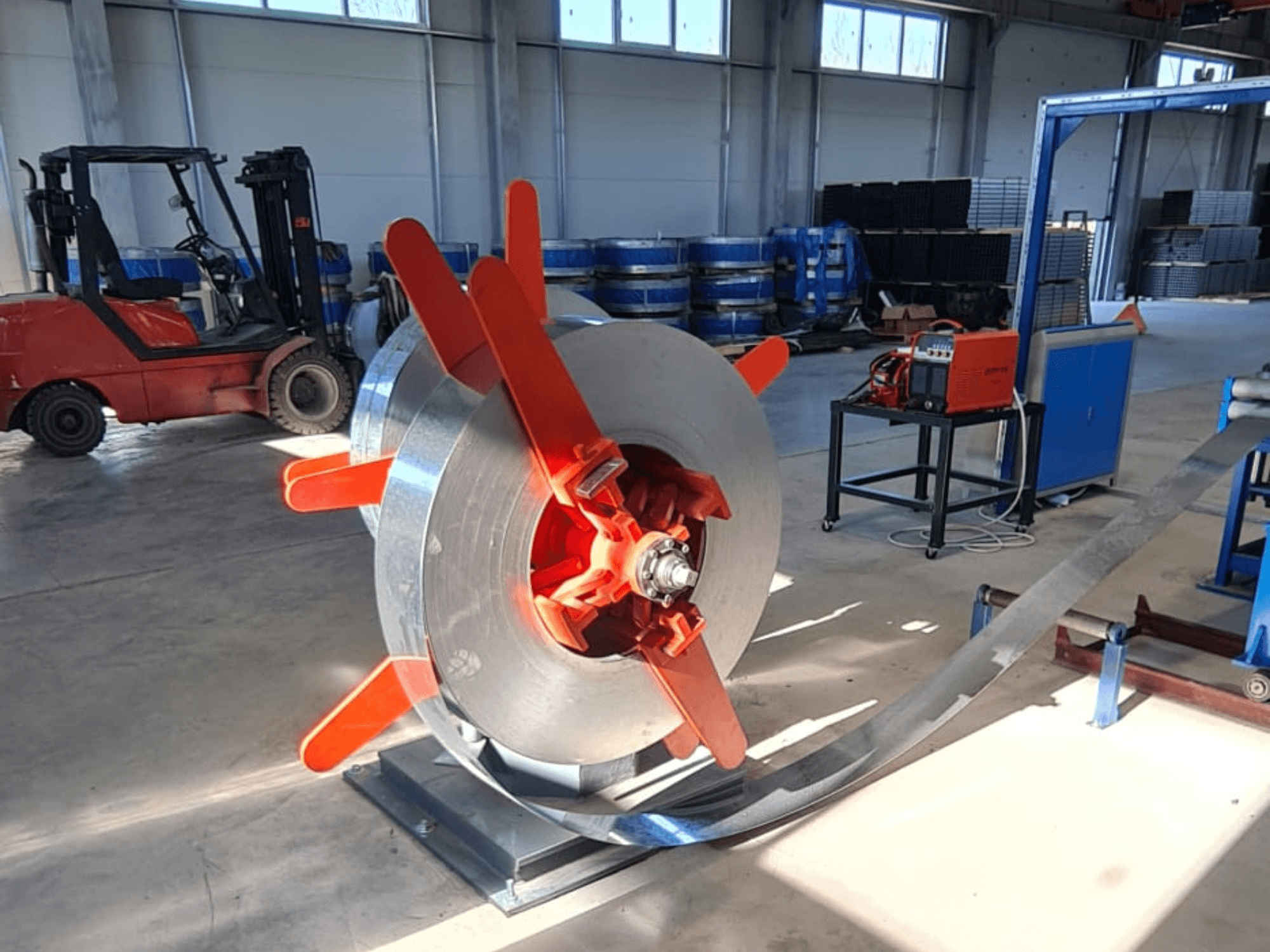

Вживана лінія з виробництва труб Бренд: Bazhou Wanxin Industrial and Trading Рік випуску: 2021 Лінія з виробництва труб складається з: Двостанційного розмотувача Функція: пасивне розмотування рулону. Конструкція: Двостанційна конструкція з поворотом на 180°; ручне розширення. Переваги: Швидке завантаження, просте та зручне керування. Гідравлічні ножиці та машина для стикового зварювання Функція: Обрізає передній та задній кінці смуги, центрує смугу та зварює її назад. Конструкція: Ручні гідравлічні ножиці зі стрілою, передніми та задніми притискними роликами, передніми та задніми центрувальними роликами, зварювальним пристроєм. Метод різання: Гідравлічні ножиці Метод пресування: Двоциліндровий прес Метод зварювання: Ручне зварювання Накопичувач рулонів Призначення: Для забезпечення безперервного виробництва зварних труб після платформи для різання та стикового зварювання встановлено накопичувач рулонів. Він безперервно подає смугу, поки матеріал готується до завантаження, розмотування, різання та зварювання. Конструкція: Рамочна, з рухомими та нерухомими рамами (включно з пристроєм подачі). Швидкість подачі: макс. 120 м/хв Швидкість накопичення: макс. 200 м/хв Довжина накопиченої стрічки: 200–400 м Двигун притискного ролика: змінний струм, 11 кВт Машина для формування та калібрування Робоча висота: +850 мм Потужність: двигун змінного/постійного струму, 160 кВт, 1000–2000 об/хв Редуктор: із загартованими шестернями Конструкція: пасивний 5-валковий випрямляч, вертикальні валки для подачі стрічки; формування за допомогою 7 горизонтальних валкових станцій та 8 вертикальних валкових станцій; направлення, пресування, зачищення, охолодження та калібрування за допомогою 6 горизонтальних валкових станцій та 5 вертикальних валкових станцій; 1 кругла калібрувальна станція. Кругла калібрувальна стійка: 1 комплект згладжувального пристрою; 2 сторони з 8 валками, по 4 валки на кожну сторону; Ø30 мм, 40Cr, загартовані, відпущені та загартовані. Горизонтальний вал: Ø60 мм, положення підшипника 55, матеріал 40Cr Обробка поверхні горизонтальних валків: поверхневе зміцнення, HRC 50–55 Ковзаючий елемент підшипника: кована сталь 45# Вертикальний вал: Ø40 мм, матеріал 40Cr, загартований, відпущений та зміцнений Вертикальні та горизонтальні ролики — тип опори: портальний, ширина отвору 120 мм, затиск горизонтальної роликової опори регулюється за допомогою черв'ячної передачі Матеріал горизонтальних та вертикальних роликових опор: зварний, з подальшим старінням відпалом Редуктор: спірально-конічний Вал затискних роликів: Ø50 мм, 2 затискні ролики, регулювання за допомогою ручного гвинтового штока Направляючий вал: Ø40 мм Ніж для зачищення: 2 шт., один у роботі, один запасний Охолоджувальний бак Холодна пила Функція: Холодна пила є одним із ключових верстатів у лінії виробництва труб методом електроопорного зварювання (ERW). Вона дозволяє розрізати труби на задану довжину під час високошвидкісного виробництва. Тип: KK-5-50 Діаметр труб: Круглі труби Ø16–63,5 мм та відповідні квадратні й прямокутні труби Довжина різання: будь-яка довжина в діапазоні 1–6 м Товщина матеріалу: 0,6–2,5 мм Двигун пили: 11 кВт, двигун змінного струму з частотним перетворювачем Двигун подачі: сервопривід 2,9 кВт, Yaskawa Приводний двигун: сервопривід потужністю 11 кВт, Yaskawa Режим подачі: багатоступенева сервоподача з регулюванням швидкості Швидкість подачі: макс. 110 м/хв Закріплювальне зусилля: пневматичне Пильне полотно: Ø400 мм Модель редуктора пилки: KK-80 Хід пилки (довжина рейки): 3 м Габарити верстата: 4500 × 1500 × 1300 мм Конвеєрна доріжка, стіл та пакувальна машина Функція: Формовані труби автоматично переміщуються з рулону на стіл. Вони упаковуються в шестикутні в'язки за допомогою простої пакувальної машини. Довжина роликового конвеєра: 16 м, 1 двигун YCT200-4A, 5,5 кВт Примітка: Технічні дані та описи переписані з оригінального підтвердження замовлення. Вони наводяться виключно в інформаційних цілях і не є обов'язковими.
