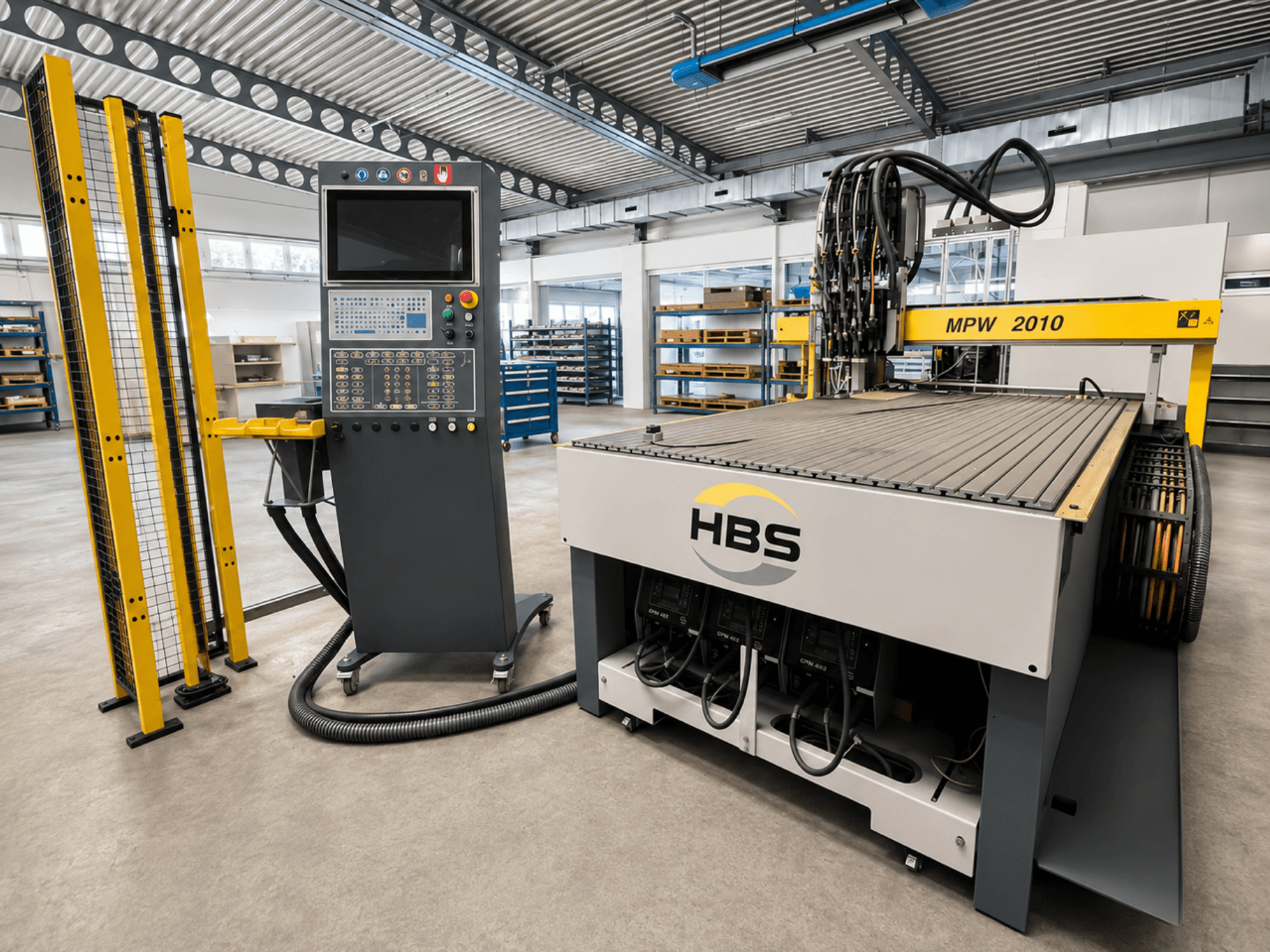

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Робоча зона (ось X): 1250 мм (головки 1–3) / макс. 1450 мм

- Робочий діапазон (вісь Y): 2250 мм

- Робочий хід (ось Z): 0–200 мм (моторизований, вільно програмований, загальний хід 215 мм)

- Швидкість переміщення (осі X/Y): приблизно 48 м/хв

- Швидкість переміщення (ось Z): приблизно 25 м/хв

- Продуктивність зварювання: приблизно 30–40 штифтів/хвилину

- Точність верстата (сталь/алюміній): ± 0,2 мм (для штифтів HBS CD діаметром від Ø3 до Ø8 мм)

- Діаметр штифтів: від Ø 3 мм до Ø 8 мм (з фланцем)

- Довжина штифтів: від 8 мм до 40 мм (діапазон подачі: від 7 до 50 мм)

- Основне живлення: 3 × 400 В змінного струму / 32 А / 50–60 Гц

- Підключене навантаження: макс. 12 кВА

- Тиск повітря: мінімум 6 бар, максимум 10 бар

- Витрата повітря: приблизно 10 л/зварений штифт

- Блок управління: HBS PC Control (Schneider Electric)

- Силові блоки: 3 блоки HBS-CDMI 2402 / 230 В, стандарти ЄС

- Автоматичні подавачі шпильок: 1x повністю автоматичний подавач шпильок HBS VBZ-3 з чашовим живильником

- Автоматичні зварювальні головки: 1 автоматична зварювальна головка HBS KAH 412C з РК-дисплеєм

- Система безпеки: світловий завіс безпеки категорії 4 (висота 1500 мм) з двостороннім огородженням по периметру та аварійною зупинкою

Комплект поставки:

Чемодан для інструментів/переобладнання HBS для KAH 412, пневматичний пристрій притиску (HBS-PN-NH), розпилювач з 3 соплами (MPW TC), комплект для переобладнання VBZ-U6 (Ø 3, 4, 6, 8 мм)
