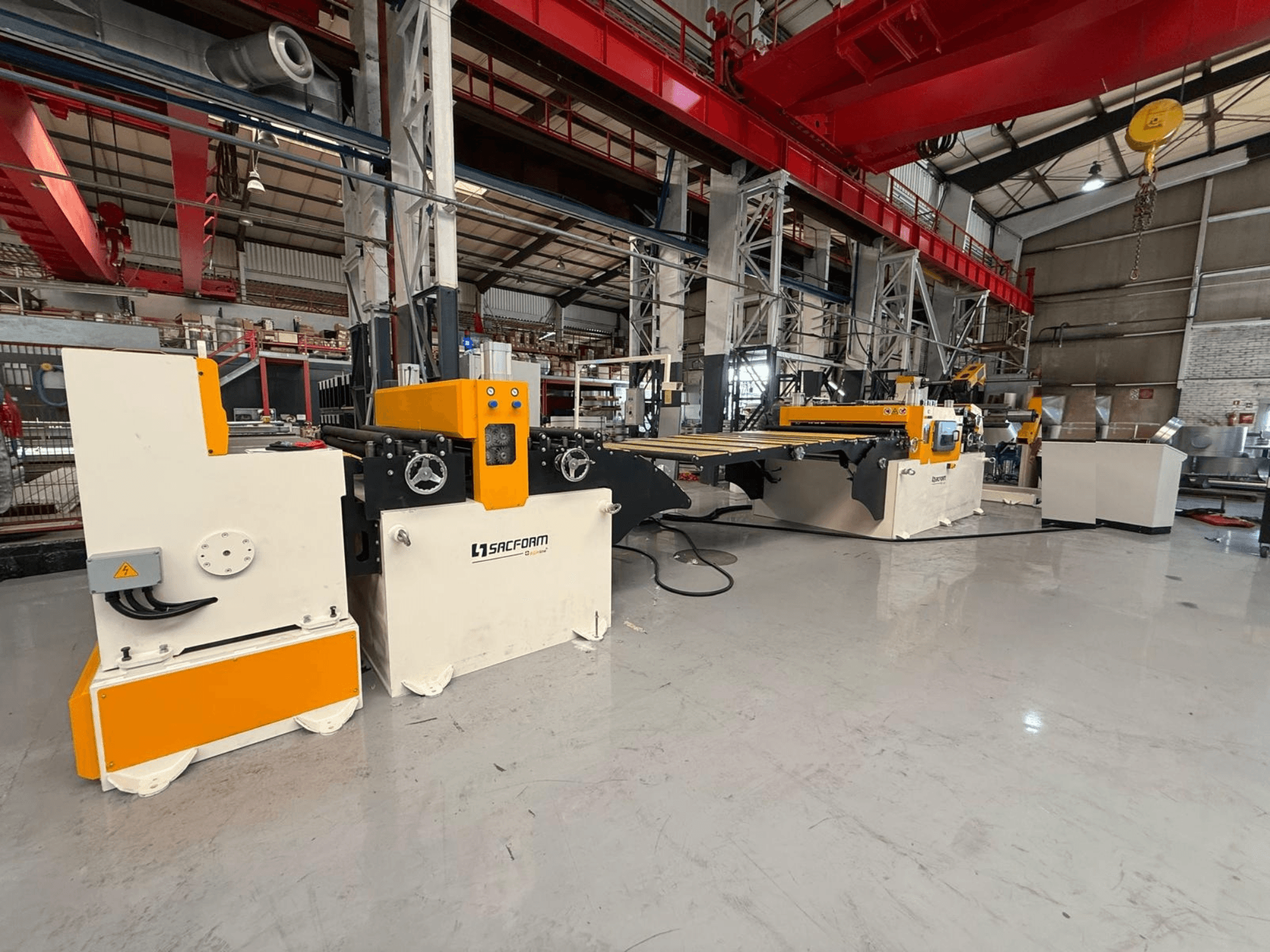

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Технічні характеристики: ширина 1500 мм × товщина 1–3 мм (AL/MS), до 1,5 мм (SS), рулони вагою 6 тонн

• Матеріали: алюміній (AL), м'яка сталь (MS), нержавіюча сталь (SS)

• Розміри готового листа: ширина 500–1500 мм; довжина 500–4000 мм

• Характеристики рулонів: внутрішній діаметр 490/610 мм; зовнішній діаметр макс. 1400 мм; вага макс. 6000 кг

• Швидкість лінії: 30 м/хв — вільна робоча швидкість (старт-стоп ножиць додає ~2,5 с на кожен зріз)

• Кількість операторів: 1

• Електроживлення та комунікації:

  • Електроживлення: 380 В, 3 фази, 50 Гц; допоміжне живлення 220 В, 50 Гц; соленоїди 24 В постійного струму

  • Встановлена потужність 32 кВт; типове робоче споживання 13 кВт

  • Повітря в пневматичній системі: 6 бар

  • Гідравліка: робочий тиск 120 бар; основний робочий тиск 220 бар; 2 гідравлічні агрегати, кожен об'ємом 40 л

• Управління та електроніка: ПЛК Siemens; електроніка та панель управління Siemens/Rexroth; 7-дюймовий сенсорний екран; можливість дистанційної підтримки

Конфігурація лінії (включені модулі та основні технічні характеристики)

• Гідравлічний візок для завантаження рулонів:

  • Вантажопідйомність 6000 кг (один рулон), максимальна ширина 1500 мм, максимальний зовнішній діаметр 1400 мм

  • V-подібний стіл, гідравлічне переміщення та підйом (хід 300 мм), панельне керування

• Гідравлічний розмотувач з одним оправленням:

  • Вантажопідйомність 6000 кг; максимальна ширина смуги 1500 мм; внутрішній діаметр 490–610 мм; зовнішній діаметр 1400 мм

  • Гідравлічний оправник з конічним розширенням; моторизований барабан з редуктором, регульована швидкість

  • Верхній притискний/захисний ричаг; лазерний датчик для контрольованого розмотування та автоматичної зупинки

• Автоматична платформа для направлення/заправки з сервоприводним згинальним важелем:

  • Автоматична заправка рулону та передача до випрямляча

  • Гнучкий вал: 2 ролики Ø110 мм, сервопривід; 2 поршні

  • Рух платформи: гідравлічний вгору/вниз та вперед/назад; автоматичний, без ручного заправлення

• Випрямний вузол:

  • Швидкість до 30 м/хв; робоча ширина 500–1500 мм

  • Всього 11 роликів: 7 випрямних, 2 подавальних, 2 затискних (усі Ø110 мм)

  • Моторизоване регулювання випрямляча; група роликів, що відкривається гідравлічно

  • Пневматичне регулювання тиску на ролики; редуктор з малим люфтом; матеріал зубчастої передачі — сталь 8620

  • Вертикальні підшипникові напрямні; 2 направляючі вузли; регулювання ширини за допомогою зубчастої передачі

  • Функція нанесення ПВХ-покриття включена

• Сервопривідний подавач:

  • Швидкість до 30 м/хв; максимальна ширина 1500 мм; товщина 1–3 мм

  • 2 серворолики (верхній/нижній) Ø110 мм; матеріал роликів 4140

  • Управління порізкою на довжину на основі енкодера; пневматичний притиск; редуктори з малим люфтом

  • Наведення: двосторонні бічні напрямні, горизонтальні направляючі ролики, регулювання ширини за допомогою шестерні, вирівнювання вправо/вліво до 90°

  • Сервоуправління: автоматичний цикл подачі, програмована швидкість, програмована довжина та кількість відрізів, пам'ять на 250 програм і до 50 довжин, 7-дюймовий сенсорний екран, 8 зовнішніх виходів

• Гільйотинні ножиці з функцією «старт-стоп»:

  • Глибина різання 1–3 мм; ширина 1500 мм

  • Матеріал лез 2379; леза з високим вмістом вуглецю та хрому; 2 леза зверху, 4 леза знизу

  • Регульований зазор між лезами; механічне затискання листа

  • Втрата часу циклу приблизно 2,5 с на кожен розріз; тефлонові направляючі на різальній балці

• Гідравліка та пневматика: гідравлічні клапани Bosch Rexroth/Bucher; пневматика Festo/Pemaks; двигуни Gamak/Yilmaz

• Електрообладнання/автоматизація: ПЛК Siemens; компоненти Siemens/Rexroth; електрична шафа та система автоматизації

Примітки

• Товщина нержавіючої сталі обмежена до 1,5 мм.

• Зазначена швидкість 30 м/хв є швидкістю на вільній лінії; фактична пропускна здатність залежить від циклу «старт-стоп» ножиць (~2,5 с на один зріз).
