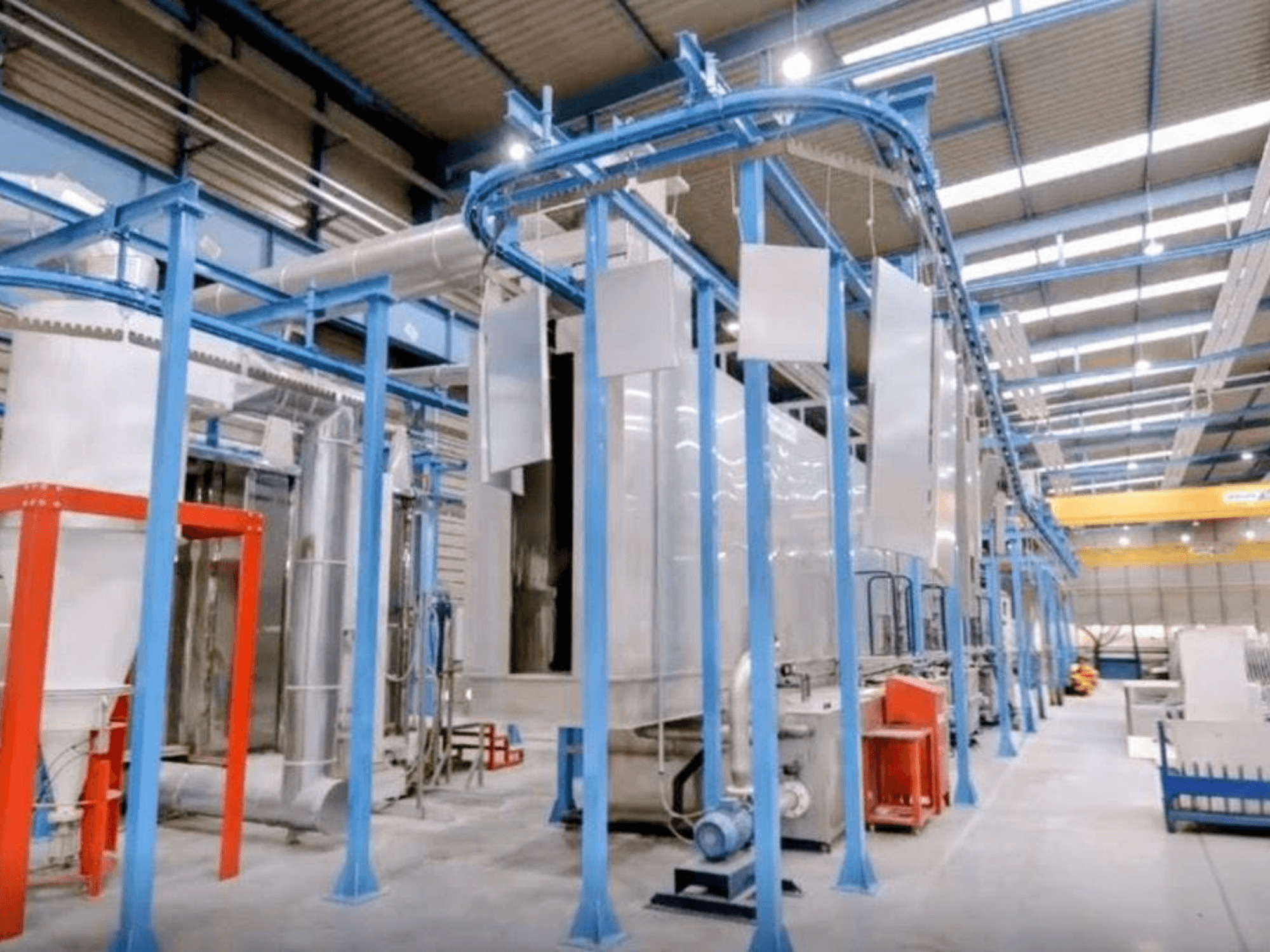

CABYCAL - lppES-OTH-CAB-2018-00001

• Конвеєр

  • Тип: підвісний монорейковий конвеєр (з частотним перетворювачем)

  • Діапазон швидкості: від 0,75 до 1,2 м/хв (розрахункова швидкість 0,75 м/хв)

• Зворотний механізм (вісь застосування)

  • Максимальний вертикальний хід: 2 200 мм (регулюється)

  • Вертикальна швидкість: від 0,14 до 0,6 м/с (регулюється)

  • Рух позиціонування: ручне регулювання

• Місткість заготовки

  • Матеріал заготовки: метал

  • Максимальні розміри деталі (Д × Ш × В): 1 000 × 100 × 2 000 мм

  • Просвіт між опорами (Ш × В): 300 × 2 200 мм

  • Максимальне навантаження: 35 кг на 800-міліметрову вішальну стійку

  • Виробнича потужність: 56 стійок/год при швидкості 0,75 м/хв; 90 стійок/год при швидкості 1,2 м/хв

• Система нанесення порошку

  • Марка/модель: Nordson Encore LT

  • Зворотньо-поступальні механізми: 2 електронні зворотньо-поступальні механізми

  • Автоматичні пістолети: 4 автоматичні порошкові пістолети з індивідуальними модулями керування

  • Порошкова камера та рекуперація: камера з рекупераційним циклоном та абсолютним фільтром з автоматичним імпульсно-струменевим очищенням

  • Швидкість повітря на отворах: приблизно 0,5 м/с

• Компоненти лінії та теплообладнання

  • Тунель попередньої обробки: 5-ступеневий очисний тунель з хімічними ваннами, витяжний вентилятор, соленоїдні клапани попереднього управління

  • Сушильна піч: газова, з внутрішнім теплообмінником, 2 вентилятори рециркуляції повітря, 2 вентилятори повітряної завіси

  • Піч для затвердіння (полімеризації): газова, з внутрішнім теплообмінником, 2 вентилятори рециркуляції повітря, 1 вентилятор повітряної завіси, 1 верхній витяжний вентилятор

  • Пальники печі: BALTUR (код 17080010 / BTG 15 5060HZ)

  • Максимальна робоча температура: 180 °C

• Енергоносії та технічні вимоги

  • Електричне підключення: 400 В змінного струму, 3 фази + нуль + заземлення, 50 Гц

  • Загальна електрична потужність: 90 кВт (вимога до лінії — приблизно 80 кВт)

  • Споживання електроенергії: ~80% (без урахування камери нанесення)

  • Паливо для опалення: природний газ

  • Теплова потужність: загалом 520 кВт (650 кВт встановленої потужності / ~420 кВт споживання з рекуперацією тепла)

  • Стиснене повітря: чисте, сухе повітря під тиском 6–8 бар (2 з’єднання 1/2" + 1 з’єднання 1" для нанесення)

  • Вода, очищена методом зворотного осмосу: 1-точковий розподіл (TTS) під тиском 2–3 бар; ~600 л/год через вхідний патрубок 2"

  • Вимоги до будівлі: 4–5 проходів через дах для витяжних димоходів; рекомендується відстійник/траншея для стічних вод для попереднього очищення стоків

Додаткове обладнання

• 1 ручний порошковий пістолет із вбудованим блоком керування

• 1 комплектний просіювальний агрегат із 10-метровим подавальним шлангом

• 1x бункер для порошку на 36 кг

• 1 шт. рекупераційний насос Вентурі
