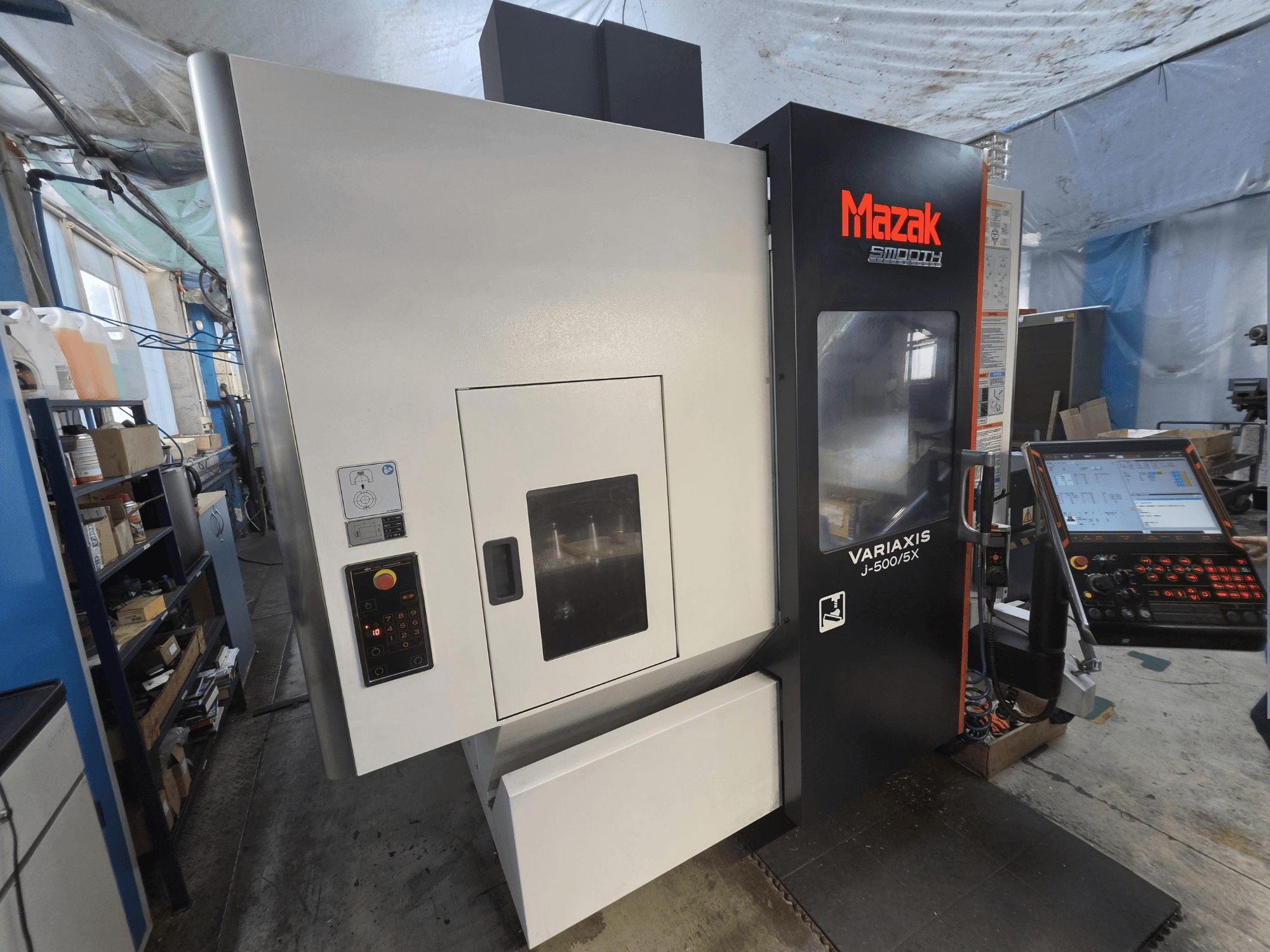

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Система ЧПУ: MAZATROL SmoothX з 19-дюймовим кольоровим сенсорним екраном

Робоча потужність та ходи

• Нахил по осі А: від -120° до +30°

• Обертання по осі C: ±360°

• Крок індексації осей A/C: 0,0001°

• Швидкісний хід по осях X/Y/Z: 30 000 мм/хв

• Максимальна швидкість подачі при різанні по осях X/Y/Z: 30 000 мм/хв

• Час індексації по осі A: 0,6 с на 90°

• Час індексації по осі C: 0,55 с на 90° / 1,05 с на 180°

Стіл та зазори

• Похилий/поворотний стіл (осі A/C)

• Розміри столу: 500 × 400 мм

• Стіл з Т-образними пазами (відповідно до остаточної конфігурації)

• Відстань від торця шпинделя до поверхні столу (стіл у горизонтальному положенні): 50–560 мм

• Відстань від кінчика шпинделя до центру столу (стіл у вертикальному положенні): 40–550 мм

Шпиндель

• Система охолодження шпинделя з баком для охолоджувальної оливи об'ємом 16 л

• Програмована орієнтація шпинделя з кроком 1°

Магазин інструментів та АТЦ

• Система автоматичної зміни інструментів (ATC) з функцією відновлення; цифровий дисплей магазину та зовнішня панель керування

• Вибір інструменту: фіксовані адреси з автоматичним вибором найкоротшого шляху

• Штифт для витягування: Yamazaki ANSI

• Максимальна довжина інструменту: 300 мм

• Максимальний діаметр інструменту при наявності сусідніх інструментів: 90 мм

• Максимальний діаметр інструменту при порожніх сусідніх гніздах: 130 мм

• Час від початку обробки до кінця: 6,20 с

Вимірювання та зондування

• Радіодатчик для вимірювання заготовки Renishaw RMP600

• Система MAZA-CHECK

• Автоматичне вимірювання довжини інструменту та виявлення його поломки

• Автоматичне вимірювання довжини інструменту за командою G37

• Система абсолютного позиціонування

Управління охолоджувальною рідиною та стружкою

• Охолоджуюча рідина під високим тиском, що подається через інструмент: приблизно 15 кгс/см² (≈14,7 бар), приблизно 35 л/хв

• Резервуар для охолоджувальної рідини: 300 л

• Система промивання охолоджувальною рідиною та ручний пістолет для промивання

• Охолодження кульових гвинтів осей X/Y/Z

• Подув повітря на заготовку

Управління та програмне забезпечення

• ЧПУ MAZATROL SmoothX

• Пакет програмного забезпечення EIA/ISO

• Одночасне 5-осьове керування

• Додатковий пакет 5-осьової обробки для SmoothX

• 3D-обертання координат

• Плавне синхронне нарізання різьби

• Постійний кут нахилу G00 (оптимізація швидкісного переміщення)

• Плавне відновлення роботи

• Нахилена площина обробки

• Зворотний час подачі

• Розширені зміщення заготовки: 300 пар

• Змінні макроси: 600 змінних

• Високошвидкісна обробка та згладжування

• Геометрична компенсація для обертових осей

• Інтерфейси: USB, LAN, SD-картка

Конструкція, безпека та інші особливості

• Електронне маховикове колесо

• Триколірна сигнальна вежа

• Автоматичне увімкнення/вимкнення та прогрівання верстата

• Лінійні роликові напрямні

• Повний кожух з верхньою кришкою; дверцята оператора з блокуванням

• Освітлення робочої зони

• Інтелектуальний захисний екран (ISS)

• Маркування CE

Додаткове обладнання

• Конвеєр для стружки CROWTHER з правобічним шарнірним ременем (для обробки сталі)

• Установка для відведення туману GX500 з підготовкою до відведення

• Силовий трансформатор для європейського ринку

• Комплект для монтажу верстата

• Польські інструкції та етикетки з правилами техніки безпеки
