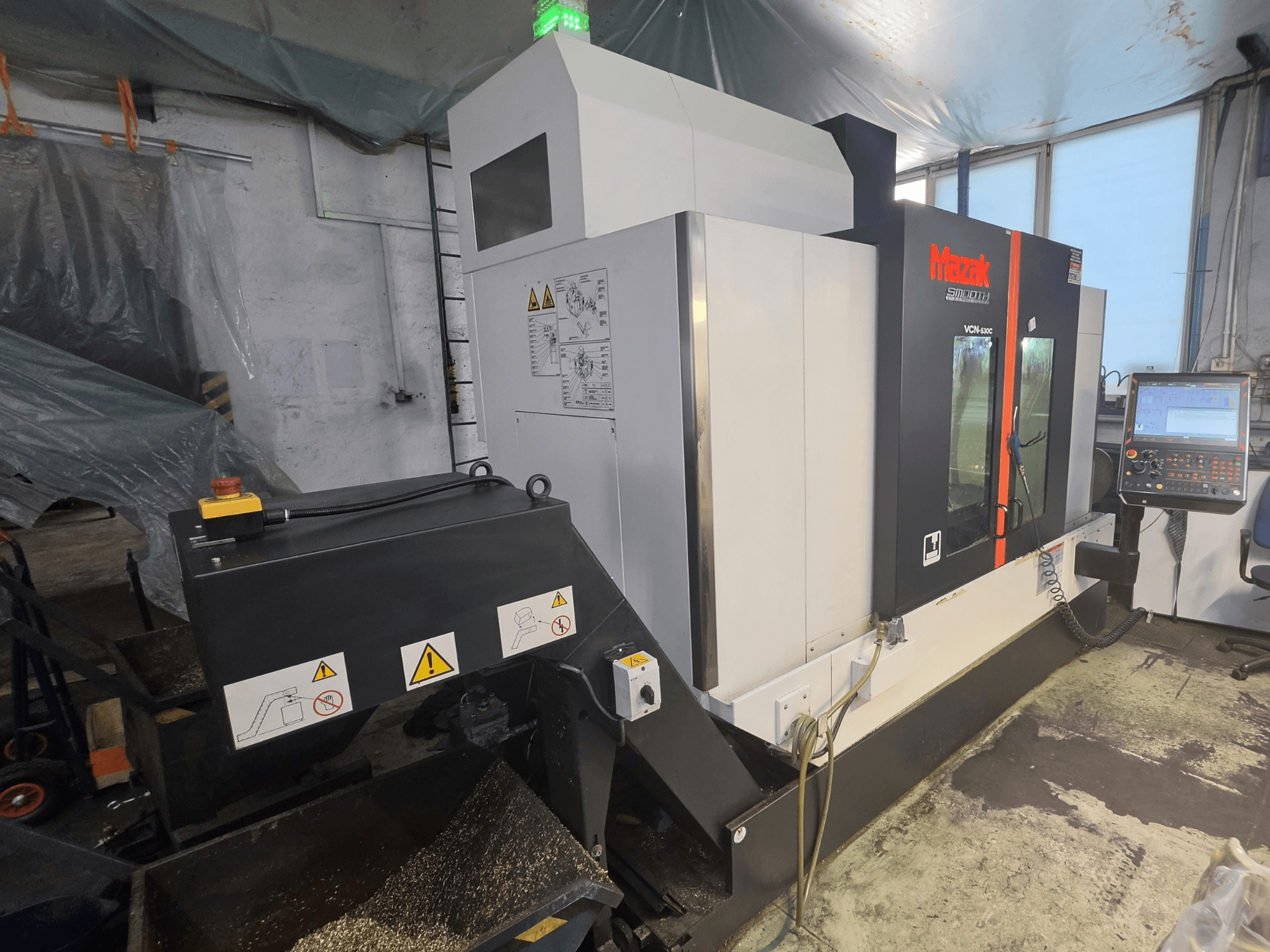

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Робоча зона та ходи

• Відстань від столу до кінчика шпинделя: 150–660 мм

• Від поверхні колони до центру шпинделя: 586 мм

Стіл

• Розміри: 1 300 × 550 мм

• Т-образні пази: 5 × 18 мм; крок 100 мм

Шпиндель

• Привід: електричний, дводіапазонний

• Внутрішній діаметр підшипника шпинделя: 70 мм

• Час розгону: 2,0 с

• Потужність двигуна: 18,5 кВт (5 хв) / 11 кВт (40 % ED) / 7,5 кВт (S1)

Швидкості подачі

• Швидкісний хід по осях X/Y/Z: 42 м/хв

• Подача під час різання по осях X/Y/Z: 1–42 000 мм/хв

Автоматичний змінювач інструменту

• Максимальний діаметр інструменту: 80 мм (суміжні інструменти) / 125 мм (суміжні гнізда порожні)

• Максимальна довжина інструменту: 350 мм (від лінії калібру)

• Вибір інструменту: довільна пам’ять MAZATROL, найкоротший шлях

• Час переходу від інструмента до інструмента: 1,3 с

Система охолодження та видалення стружки

• Охолоджуюча рідина високого тиску, що подається через шпиндель: приблизно 15 кгс/см² (~14,7 бар)

• Резервуар для охолоджувальної рідини: 250 л

• Промивання охолоджувальною рідиною кришок

• Ручний пістолет для промивання

• Подув повітрям на заготовку

• Підготовка до відведення туману

Функції керування та підготовка до зондування

• Синхронне нарізування різьби

• Максимальний розмір програми: 8 МБ

• Постійний кут нахилу G00 (оптимізація швидкісного переміщення)

• Підготовка до використання датчика Renishaw OMP60

Габарити верстата

• Площа, що займає верстат: 2 880 × 3 102 мм

Додаткове обладнання

• Поворотний стіл Kitagawa з ЧПУ, серія MR250 (тип: MR250RAE13)

  • Дата виготовлення: жовтень 2020 р.

  • Вага: 85 кг

  • У комплекті — механічне кріплення для MR250

• Конвеєр для відводу стружки CROWTHER з шарнірним ременем з лівого боку

• Додаткове освітлення робочої зони

• Триколірна світлодіодна сигнальна вежа

• Польські інструкції та етикетки з правилами техніки безпеки
