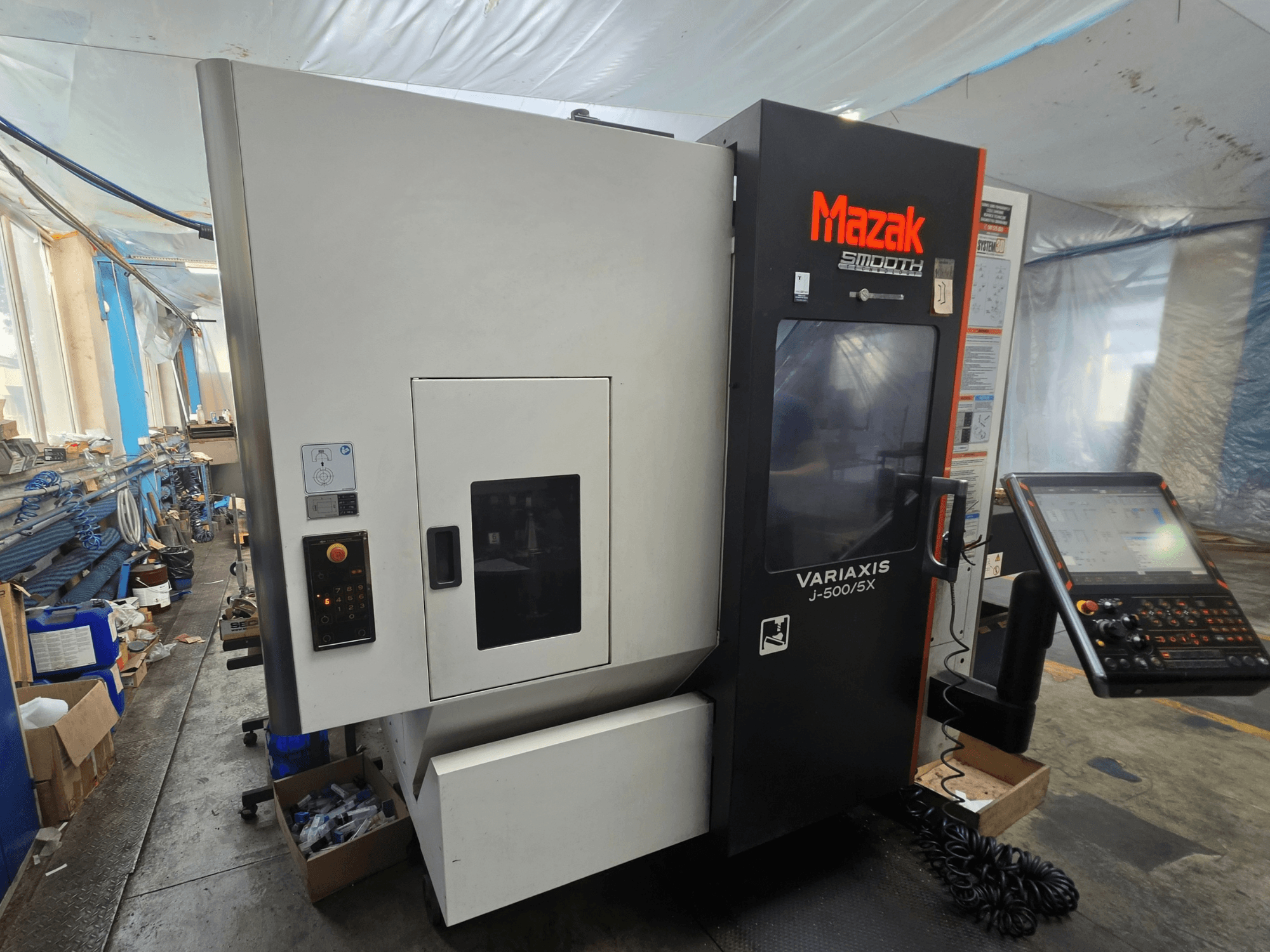

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Час різання («лише різання»): 14 396 год 54 хв

• Робоча потужність та ходи

  • Максимальний діаметр заготовки: 500 мм; висота: 350 мм

  • Нахил осі А: від -120° до +30°; поворот осі С: ±360°

  • Крок індексації осей A/C: 0,0001°

  • Швидкісний хід по осях X/Y/Z: 30 000 мм/хв

  • Максимальна подача під час різання по осях X/Y/Z: 30 000 мм/хв

  • Час індексації по осі А: 0,6 с на 90°

  • Час індексації по осі C: 0,55 с на 90° / 1,05 с на 180°

  • Напрямні: Лінійні роликові напрямні

• Стіл та зазори

  • Поворотний стіл з осями A та C

  • Розміри столу: 500 × 400 мм

  • Стіл з Т-образними пазами (відповідно до остаточної конфігурації)

  • Відстань від торця шпинделя до поверхні столу, стіл у горизонтальному положенні: 50–560 мм

  • Відстань від кінчика шпинделя до столу, при вертикальному положенні столу: 40–550 мм

• Шпиндель

  • Система охолодження шпинделя; бак для охолоджувальної оливи шпинделя: 16 л

  • Програмована орієнтація шпинделя з кроком 1°

• Система зміни інструменту та магазин

  • ATC з функцією відновлення; цифровий дисплей магазину; зовнішня панель керування магазином

  • Вибір інструменту: фіксовані адреси в магазині з автоматичним вибором найкоротшого шляху

  • Максимальна довжина інструменту: 300 мм

  • Максимальний діаметр інструменту при наявності сусідніх інструментів: 90 мм; при порожніх сусідніх гніздах: 130 мм

  • Час від початку до кінця обробки: 6,20 с

• Вимірювання та зондування

  • Автоматичне вимірювання довжини інструменту та виявлення його поломки

  • Функція автоматичного вимірювання довжини інструменту G37

  • Система абсолютного позиціонування

  • Система MAZA-CHECK

  • Підготовка до використання датчика заготовки RMP600

• Система охолодження та терморегулювання

  • Подача охолоджувальної рідини під високим тиском через інструмент (~15 кгс/см² ≈ 14,7 бар), витрата ~35 л/хв

  • Резервуар для охолоджувальної рідини: 300 л

  • Система промивання охолоджувальною рідиною

  • Охолодження кульових гвинтів осей X/Y/Z

• Управління та програмне забезпечення

  • Діалогове програмування MAZATROL та програмування за стандартами EIA/ISO; одночасне 5-осьове керування за стандартами EIA/ISO

  • Постійний кут нахилу G00; Плавний перезапуск; Нахилена площина обробки; Зворотний час подачі

  • Розширені робочі зміщення: 300 пар; Змінні макроси: 600 змінних

  • Програмування в полярних координатах; цикл обробки «Торнадо»

  • Високошвидкісна обробка та згладжування; Геометрична компенсація для обертових осей

  • Безперервне керування кутами; керування змінним прискоренням

  • Інтерфейси: USB, LAN, карта пам'яті SD

• Безпека, захисний кожух, відповідність вимогам

  • Повний кожух робочої зони з верхньою кришкою

  • Двері оператора з блокуванням; освітлення робочої зони

  • Інтелектуальний захисний екран (ISS)

  • Маркування CE

• Засоби автоматизації та допомоги в експлуатації

  • Автоматичне ввімкнення/вимкнення та прогрівання верстата

Додаткове обладнання

• Конвеєр для відводу стружки з правобічним шарнірним ременем для обробки сталі

• Силовий трансформатор для європейського ринку

• Комплект для монтажу верстата

• Польські інструкції та етикетки з правилами техніки безпеки
