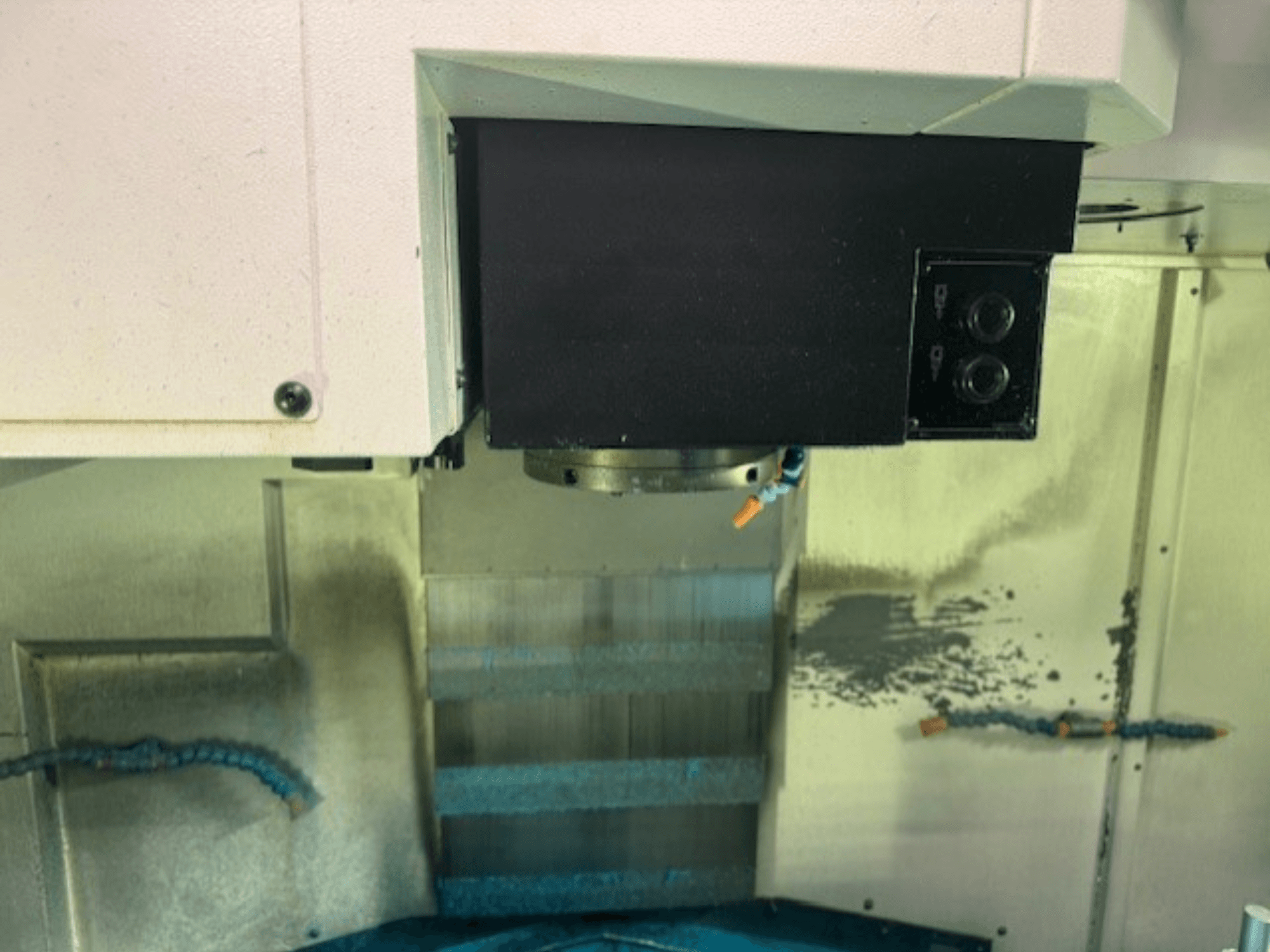

Панель керування фрезерним верстатом з ЧПК та тримач інструменту крупним планом, на якій зображені фірмові деталі, кнопки та робоча поверхня.
Панель керування фрезерним верстатом з ЧПК та тримач інструменту крупним планом, на якій зображені фірмові деталі, кнопки та робоча поверхня.

Mazak - VCS 530CHU-MIL-MAZ-2014-00002

72.000 €
ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей 3-осьовий вертикальний обробний центр Mazak VCS 530C був виготовлений у 2014 році. Він має розмір столу 1300x550 мм, переміщення по X/Y/Z 1050/530/510 мм і максимальну частоту обертання шпинделя 12000 хв¹. Верстат витримує навантаження на стіл до 1200 кг і оснащений магазином на 30 інструментів зі швидкою зміною інструменту за 2,8 секунди. Розгляньте можливість придбати цей вертикальний обробний центр Mazak VCS 530C. Зв'яжіться з нами для отримання додаткової інформації про цей верстат.

Огляд

  • бренд: Mazak
  • рік: 2014
  • МОДЕЛЬ: VCS 530C
  • тип програми: Фрезерування
  • Місцезнаходження: Угорщина
  • тип машини: Вертикальний обробний центр

Технічна інформація - Mazak VCS 530C

Розміри

  • Висота верстата: 2808 mm
  • Довжина верстата: 2929 mm
  • Вага верстата: 6800 kg
  • Навантаження на стіл: 1200 kg

Рух

  • Кількість осей: 3
  • Хід осі X: 1050 mm
  • Хід осі Y: 530 mm
  • Хід осі Z: 510 mm

Технічні характеристики

  • Макс. вага інструмента: 8 kg
  • Потужність шпинделя: 18.5 kW
  • Швидкість шпинделя: 12000 RPM

Додаткова інформація

  • Стіл

    • Розмір (X): 1300 мм

    • Розмір (Y): 550 мм

    • Т-подібні пази: 5 шт; ширина 18 мм; крок 100 мм

  • Переміщення та відстані

    • Відстань від носа шпинделя до столу: 150-660 мм

    • Відстань від шпинделя до колони: 586 мм

  • Шпиндель

    • Конусність 7/24 конусність №40

    • Потужність двигуна: 18,5 кВт (5 хв), 15 кВт (10 хв), 7,5 кВт (безперервно)

    • Максимальний крутний момент: 95,5 Нм

  • Швидкості подачі

    • Швидке переміщення (X/Y/Z): 42 м/хв

    • Швидке прискорення / уповільнення: 0.6 G

    • Максимальна подача різання (X/Y/Z): 8 м/хв

  • Точність

    • Точність позиціонування (X/Y/Z): 0,012 мм

    • Повторюваність (X/Y/Z): 0,008 мм

  • Інструментальний магазин

    • Місткість: 30 інструментів

    • Інтерфейс інструменту: ISO 40

    • Максимальний діаметр інструменту: 80 мм (125 мм з порожніми сусідніми кишенями)

    • Максимальна вага інструменту: 8 кг (разом 120 кг)

    • Максимальна довжина інструменту: 350 мм

    • Час зміни інструменту (від інструменту до інструменту) 2.8 s

  • Розміри верстата

    • Ширина: 2950 мм

  • Комунікації

    • Електроживлення: 3-фазний змінний струм 400 В ± 10%, 50-60 Гц

    • Загальна/постійна споживана потужність: 29,96 кВА

    • Стиснене повітря: 5-9 бар; 200 л/хв

    • Ємність бака для охолоджувальної рідини: 250 літрів

*Можливі розбіжності між наведеними даними та фактичними значеннями
