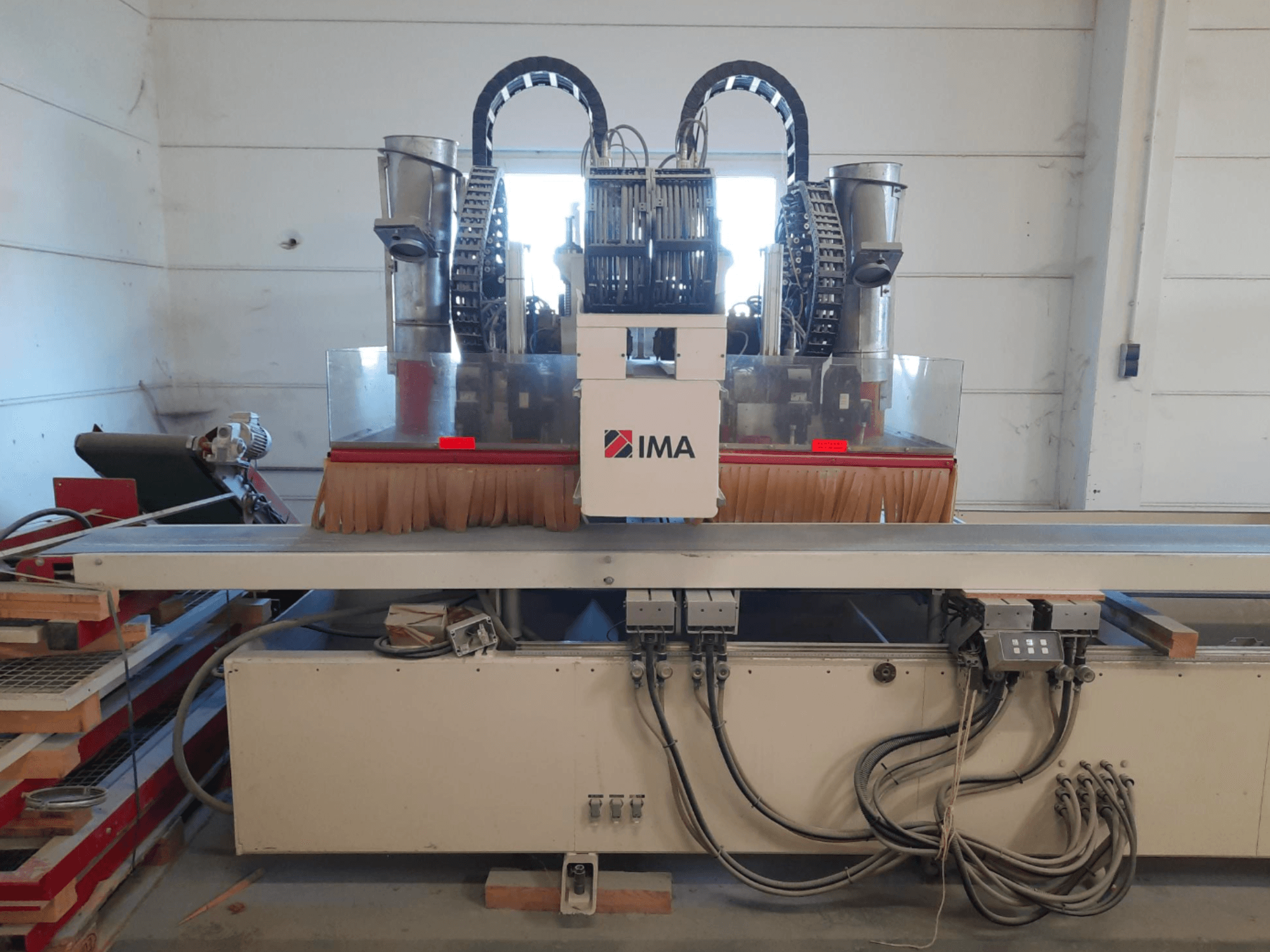

IMA - BIMA 610 VDE-CNC-IMA-1996-00002

• Система ЧПУ: NUM

• Система приводу: Siemens SIMODRIVE 611

• Максимальна довжина заготовки: 4000 мм

• Мінімальна довжина заготовки: 150 мм

• Максимальна ширина заготовки: 1650 мм

• Мінімальна товщина заготовки: 10 мм

• Максимальна товщина заготовки: 65 мм

• Свердлильні шпинделі (X): 5

• Шпинделі для свердління (Y): 11

• Максимальний діаметр свердління: 45 мм

• Потужність головного шпинделя: 7,5 кВт

• Двигун головного шпинделя: з водяним охолодженням

• Тримач інструменту: HSK F63 DIN 69893

• Потужність двигуна приводу подачі: 4 кВт

• Швидкість подачі: 1 500–18 000 мм/хв

• Максимальна вага інструменту: 5 кг

• Максимальне зусилля затиску інструменту: 10 000 Н

• Робоча напруга: 400 В ±5 %

• Напруга живлення: 3/N/PE, 400 В, 50 Гц

• Частота: 50 Гц

• Загальне підключене навантаження: 33 кВА

• Номінальна потужність: 41 кВт

• Номінальний струм: 62 А

• Переріз з'єднання: 16 мм²

• Напруга управління: 24 В

• Струм керування: 52 А

• Тиск стисненого повітря: 6–10 бар

• Підключення до повітря: 1/2"

• Необхідна витрата повітря: 28 м³/год

• Підключення до пиловідведення: Ø100–300 мм

• Потік повітря Ø100: 14 м³/хв

• Потік повітря Ø140: 28 м³/хв

• Потік повітря Ø160: 36 м³/хв

• Потік повітря Ø180: 46 м³/хв

• Потік повітря Ø200: 56 м³/хв

• Потік повітря Ø280: 105 м³/хв

• Потік повітря Ø300: 127 м³/хв

• Кількість отворів для відведення пилу: 1

• Стан обладнання: розібране, але повністю працездатне

Додаткове обладнання, що не входить до комплекту:

• Вакуумні присоски (алюмінієві) та висувна консоль

• Два фрезерні шпинделі для синхронного фрезерування з вбудованими пристроями зміни інструменту

• Захисний огороджувальний бар'єр із відповідними захисними килимками

• Шафа управління та пульт управління

• Конвеєрна стрічка для відведення фрезерованих профілів
