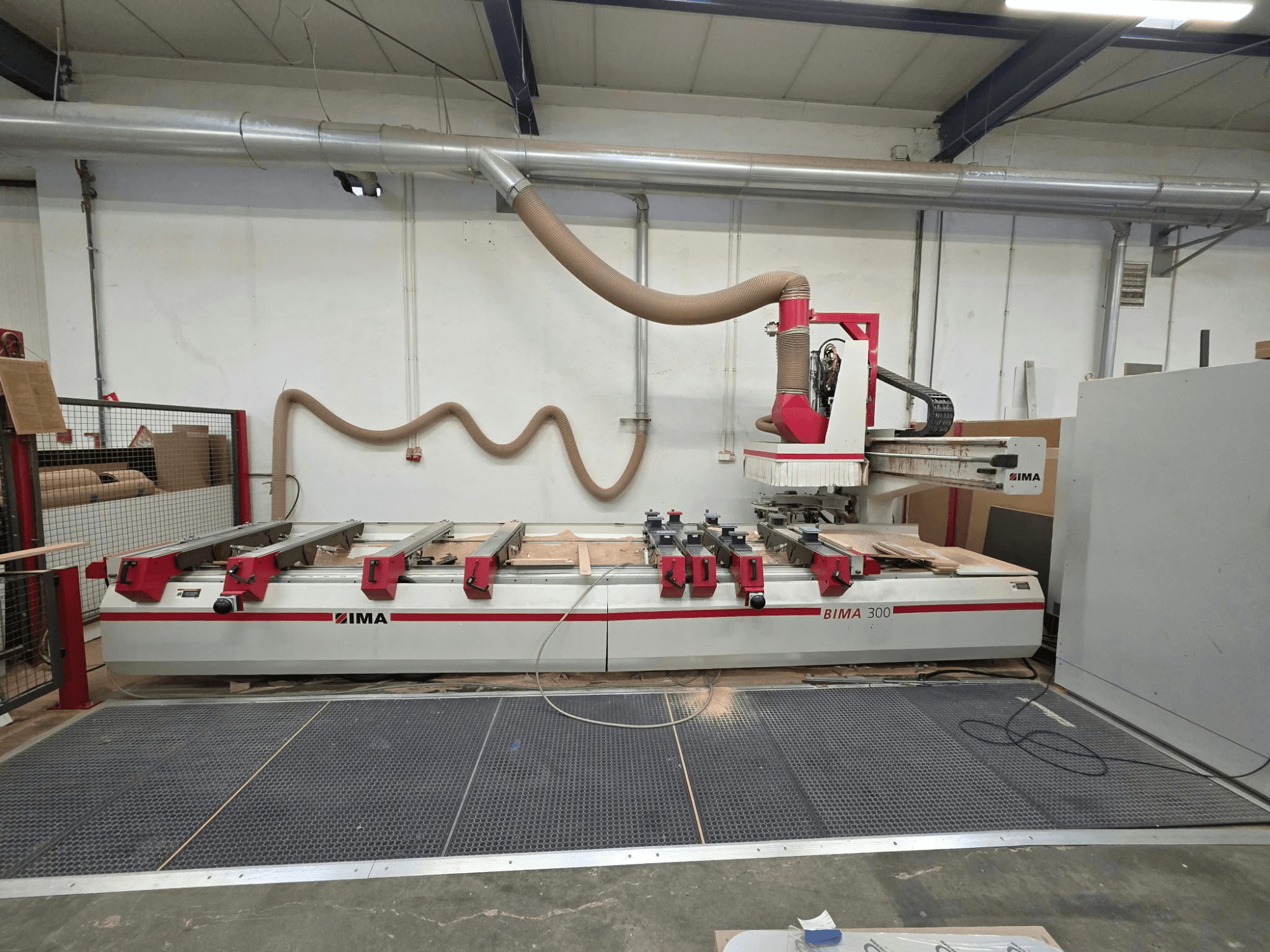

IMA - BIMA 300PL-CNC-IMA-2005-00002

Робоча зона

• Діапазон обробки по осі X: 4300 мм (4600 мм згідно з інструкцією; підлягає підтвердженню)

• Діапазон обробки по осі Y з основним шпинделем та інструментом Ø20 мм: 1400 мм

• Діапазон обробки по осі Y із свердлильним агрегатом (усі вертикальні шпинделі): 1100 мм

• Максимальна висота заготовки над поверхнею вакуумної присоски: 125 мм

• Максимальна товщина заготовки: залежить від обладнання та сфери застосування

• Робоча висота: приблизно 950 мм

• Двозонна робоча зона без маятникової обробки: 2 × 2050 мм; центральний простір: 200 мм

• Двозонна робоча зона з маятниковою обробкою: 2 × 1750 мм; центральний простір: 800 мм

Головний шпиндель

• Інтерфейс інструменту: HSK-F63

• Діаметр конуса: 38 мм

• Автоматичне затискання інструменту (сила затискання: 11 000 Н; сила відтискання: 20 400 Н)

• Максимальна вага інструменту: 6 кг

• Напрямок обертання: програмований за годинниковою стрілкою/проти годинникової стрілки

• Привід: трифазний двигун з частотним перетворювачем

• Змащування: змащене на заводі

• Охолодження: повітряне

• Вбудована поворотна вісь з ЧПУ для позиціонування агрегату на 360°, з підтримкою крутного моменту та пневматичним підключенням

Швидкості осей

• Швидкісний хід по осях X/Y: 60 м/хв

• Швидкісний хід по осі Z: 30 м/хв

Вакуум, витяжка та стиснене повітря

• Необхідний тиск стисненого повітря: 7 бар

• Діаметр з'єднання для витяжної системи: 250 мм

• Необхідна швидкість витяжного повітря: 28 м/с

• Необхідна продуктивність витяжної системи: 4 950 м³/год

• Продуктивність вакуумного насоса: 90 м³/год

Додаткове обладнання

• Агрегат для свердління під кутом 90°

• 3 тримачі інструменту HSK
