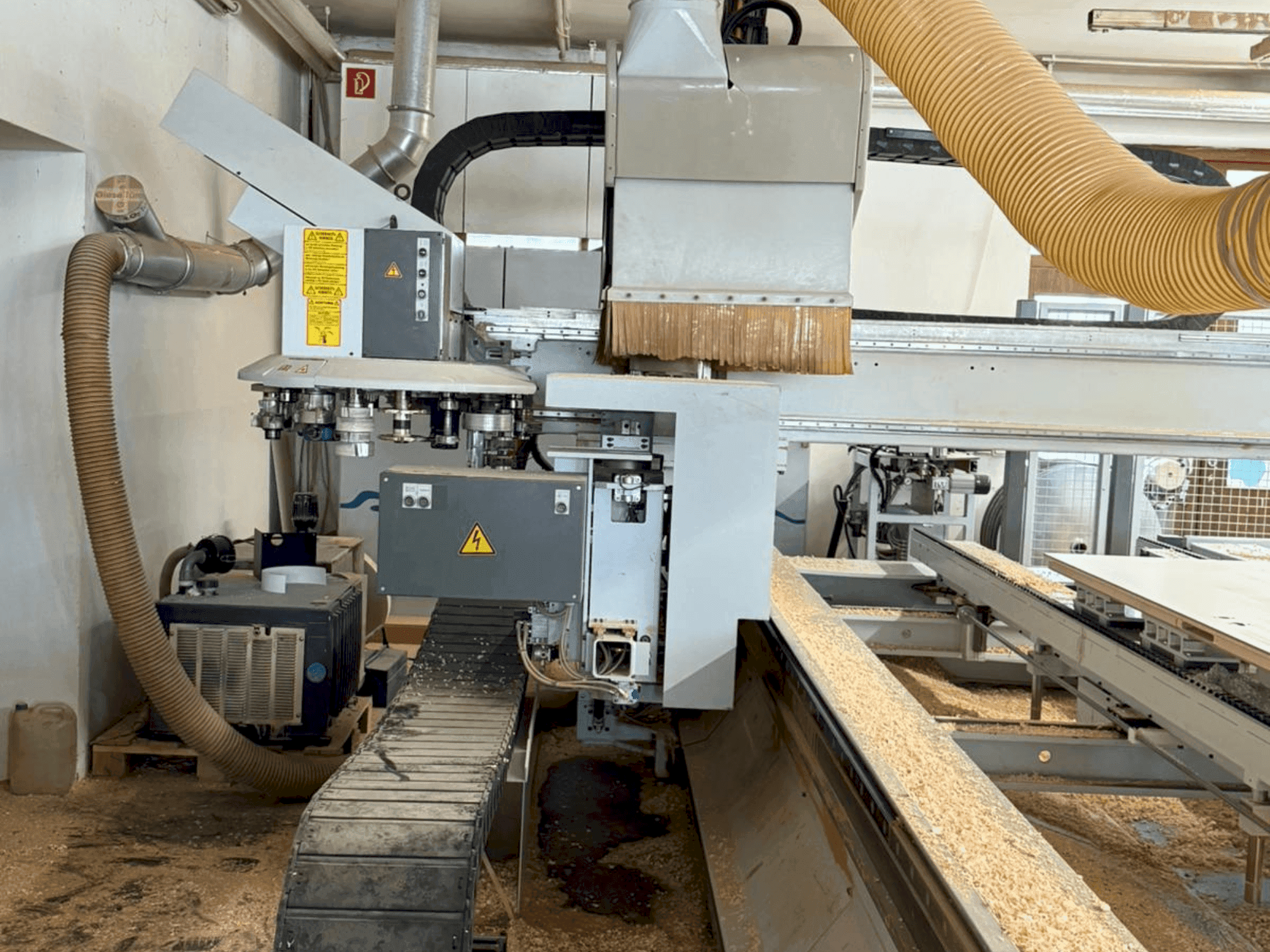

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Управління / програмне забезпечення: ЧПУ Homatic; система програмування ЧПУ WOODWOP; постпроцесор

• Обсяг заготовки:

  • Довжина 800-3000 мм; Ширина 350-1400 мм; Товщина макс. 70 мм з кромкою / 80 мм фрезерування

  • Ширина фриза мін. 120 мм; Вага макс. 150 кг

• Стіл/затиск:

  • Суцільний стіл (D-стіл)

  • Поздовжня консоль 1 фіксована; поздовжня консоль 2 ручне регулювання по ширині Y

  • 8 вакуумних затискачів 125 x 50 x 100 мм

  • Робоча висота нижнього краю заготовки 950 мм

  • Пристрій для переміщення вакуумних затискачів на несучій платформі з пневматичною подовжувальною консоллю (макс. 4 затискачі на кожну поздовжню консоль)

• Регулювання ширини (поздовжня консоль/D-стіл): Сервопривід, на кожну поздовжню консоль

• Стопорний болт для вильоту верхнього шару: Підйомно-поворотний пристрій, макс. 20 мм верхній шар, хід 110 мм, індивідуальний вибір, контроль кінцевого положення (для ручного встановлення дверей)

• Головний шпиндель:

  • Швидкість 1500-18000 об/хв (VFD 15 кВт), повна номінальна потужність від 12000 об/хв

  • Діаметр інструменту макс. 180 мм (фрезерування) / 200 мм (шліфування); Відведення для всіх інструментів / агрегатів

• Агрегатний інтерфейс / вісь:

  • Пневматичний і поворотний привід

  • Вісь С з приводом від крутного моменту та 3-точковою опорою

• Зміна інструменту:

  • 18-позиційний пристрій для зміни дисків для HSK F63; вага інструменту 6 кг; довжина інструменту макс. 200 мм

  • Конфігурації: 18 x Ø макс. 130 мм; або 9 x Ø макс. 180 мм + 9 x Ø макс. 70 мм; шліфувальні інструменти Ø макс. 200 мм

  • Змінник піднімається для рухомого знімача (ліва сторона)

• Вузли/агрегати (для пристрою для зміни інструменту, якщо не вказано інше):

  • Свердлильний/фрезерний блок, 4 шпинделі: Хвостовик ER25 до Ø16 мм, виліт макс. 50 мм, швидкість макс. 13500 об/хв, необмежений поворот по осі С

  • Фрезерний блок для замкових корпусів, 2 шпинделі D=16/20: зустрічне обертання, 12000 об/хв, інтегрований обдув, необмежений поворот по осі С

  • Поворотний пильно-свердлильний вузол: ручний 0-90°, фланець Ø30 мм, TK Ø52 мм, підготовлений для поперечної пили Ø макс. 180 мм, свердлильний патрон з Weldon D=10 мм, швидкість макс. 9000 об/хв, поворотна вісь С

  • Тримач фрези D=30 з стружковідводом: довжина оправки 45/80 мм, пластина стружковідводу регулюється по осі С, місце для зміни Ø 140 мм

  • Фрезерний вузол врівень з поверхнею: одночасне фрезерування зверху/знизу, радіус кромки макс. R12 мм, мін. зовнішній радіус ~R5 мм / внутрішній радіус ~R30 мм при 90°, сканування зверху / знизу / збоку, необмежений поворот по осі С, швидкість макс. 12000 об/хв, товщина заготовки макс. 50 мм, мін. виліт ~ 35 мм, з вузькими щупами

  • Ножова головка WPL: кут биття 5°, Ø 70 мм

• Обладнання для склеювання/облицювання крайок:

  • Привідний шпиндель/V для склеювальних вузлів: встановлений з правого боку стріли; поперечний супорт з Y-образним антиребром і Z-образним висувним ходом; антиребровий шпиндель з віссю С і електричним/електронним інтерфейсом; спеціальна вісь Z

  • Блок склеювання 4 сторони, 90 мм (для головного шпинделя): прямі кромки з прямим нанесенням клею; 1 ролик попереднього пресування + 1 пневматичний постпресовий ролик (програмований); внутрішній радіус мін. R40 при 90°; висота кромки макс. 90 мм; товщина шпону 0,4-1 мм; зона фальцювання на головному шпинделі з реактивацією клею-розплаву

  • Пристрій для притискання кромки, ручне регулювання

• Магазин/приймач:

  • Місце для захоплення на X-опори для змінного спеціального пристрою (наприклад, поворотного обробного шпинделя з моторним приводом)

• Підключення: Підключення до мережі Ethernet

Додаткове обладнання

• Стрічковий транспортер для стружки: Інтегроване видалення стружки / брухту за допомогою стружкової стрічки під поздовжніми поперечинами

• Вакуумний насос: 100/140 м³/год

• Зовнішня станція попереднього подрібнення з 3-ступінчастим вальцем, автоматична:

  • Поворотний стіл з боку оператора; Ø вальця 800 мм

  • Довжина кромки мін. 350 мм; висота кромки макс. 90 мм

  • Контроль залишкової довжини кромки з зупинкою подачі на 2400 мм
