IMA - BIMA 410DE-CNC-IMA-2000-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Продукти
- Обробка деревини
- ➤ Стара IMA BIMA 410 - 2000 - Продаж | gindumac.com

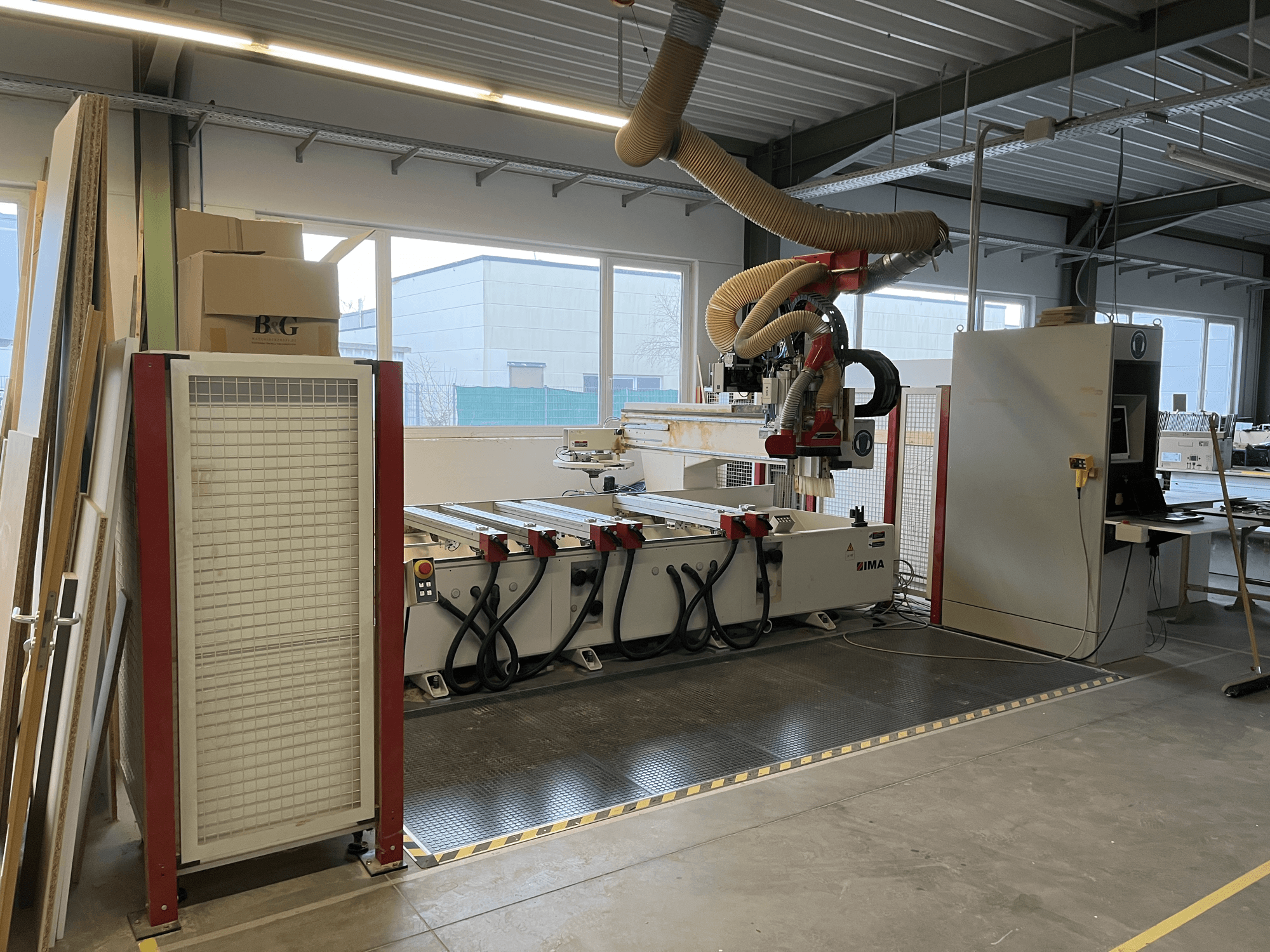

Цей 4-координатний деревообробний центр з ЧПК IMA BIMA 410 був виготовлений у 2000 році. Він має робочу зону 3000 мм по X і 1200 мм по Y, з максимальною висотою затиску 100 мм. Верстат оснащений автоматичною централізованою системою змащення і серводвигунами змінного струму для точної роботи. Якщо ви хочете отримати високоякісні можливості для обробки деревини, зверніть увагу на верстат IMA BIMA 410, який ми пропонуємо до продажу. Зв'яжіться з нами для отримання більш детальної інформації.
Огляд
- бренд: IMA
- рік: 2000
- МОДЕЛЬ: BIMA 410
- тип програми: Обробка деревини з ЧПУ
- Місцезнаходження: Німеччина
- тип машини: Центр обробки дерева з ЧПК
Технічна інформація - IMA BIMA 410
Рух
- Кількість осей: 4
- Хід по осі X: 3000 mm
- Хід по осі Y: 1200 mm
Додаткова інформація
Робоча зона X: 3000 мм
Робоча зона Y: 1200 мм
Макс. висота затиску Z1: 100 мм
Макс. товщина заготовки Z2: в залежності від обладнання/застосування
Висота столу: прибл. 1000 мм
Маятниковий рух X: 2 × 1400 мм
Центр вільного простору X: 200 мм
Маятниковий режим, альтернатива X: 2 × 900 мм
Альтернативний центр вільного простору X: 1200 мм
Вага верстата: прибл. 6000 кг
Система напрямних: прецизійні лінійні напрямні, загартовані прибл. 62 HRC
Центральне змащення: автоматичне для всіх головних осей і шарико-гвинтової пари
Система приводу: Серводвигуни змінного струму з енкодером
Привід X/Y: рейковий
Привід по Z: шарико-гвинтова пара
Швидкість подачі: 40 м/хв
Швидке переміщення X/Y: 80 м/хв
Швидке переміщення Z: 25 м/хв
Прискорення: 3 м/с ²
Головний шпиндель з витяжним з'єднанням: 300 мм
Свердлильні шпинделі з витяжним з'єднанням: 120 мм
Швидкість повітря: прибл. 28 м/с
Об'єм повітря: прибл. 7080 м³/год
Продуктивність вакуумного насоса: 100 м³/год
Підключення стисненого повітря: 1/2"
Тиск повітря: 6 бар
Напруга керування: 24 В постійного струму
Підключене навантаження: прибл. 24 кВА
Електроживлення: 3/N/PE 400/230 В 50 Гц
Перетворювач частоти: 0-480 Гц
Температура навколишнього середовища: від +15 до +35 °C
Система управління: IMATRONIC NT 231
Інтерполяція: лінійна по всіх осях, кругова 2.5D
Роздільна здатність 0,001 мм
Шпиндель: HSK F63
Сила затиску інструменту: 11000 Н
Максимальна вага інструменту: 6 кг
Діапазон частоти обертання: 1500-18000 об/хв
Потужність шпинделя: 7,5 кВт
Охолодження: водяне
Вісь з ЧПУ: 360° обертання
Тип інструментального магазину: пластинчастий
Позицій інструменту: 18
Максимальна довжина інструменту: 150 мм
Максимальний діаметр інструменту: 100 мм (150 мм з вільними сусідніми позиціями)
Максимальне навантаження: 60 кг
Двигун пильного блоку: 1.5 кВт
Швидкість пилки: 5600 об/хв
Діаметр пильного диска: макс. 150 мм
Свердлильний блок: 14 шпинделів
Хід шпинделя: 70 мм
Привід: 2.2 кВт
Швидкість: 3150 об/хв
Діаметр свердла макс.: 20 мм
Шпинделі з перехідною головкою: 4
Частота обертання макс: 6000 об/хв
Діаметр свердла макс: 12 мм
Оснащення столу:
6 регульованих опорних кронштейнів
12 присосок 114 × 159 × 100 мм
6 присосок 125 × 75 × 100 мм
Вакуумна система: 2-контурна притискна система
Розмір електричної шафи: 2000 × 1800 × 600 мм
ДЕФЕКТ: головний шпиндель більше не вивільняє змінну свердлильну головку
*Можливі розбіжності між наведеними даними та фактичними значеннями
