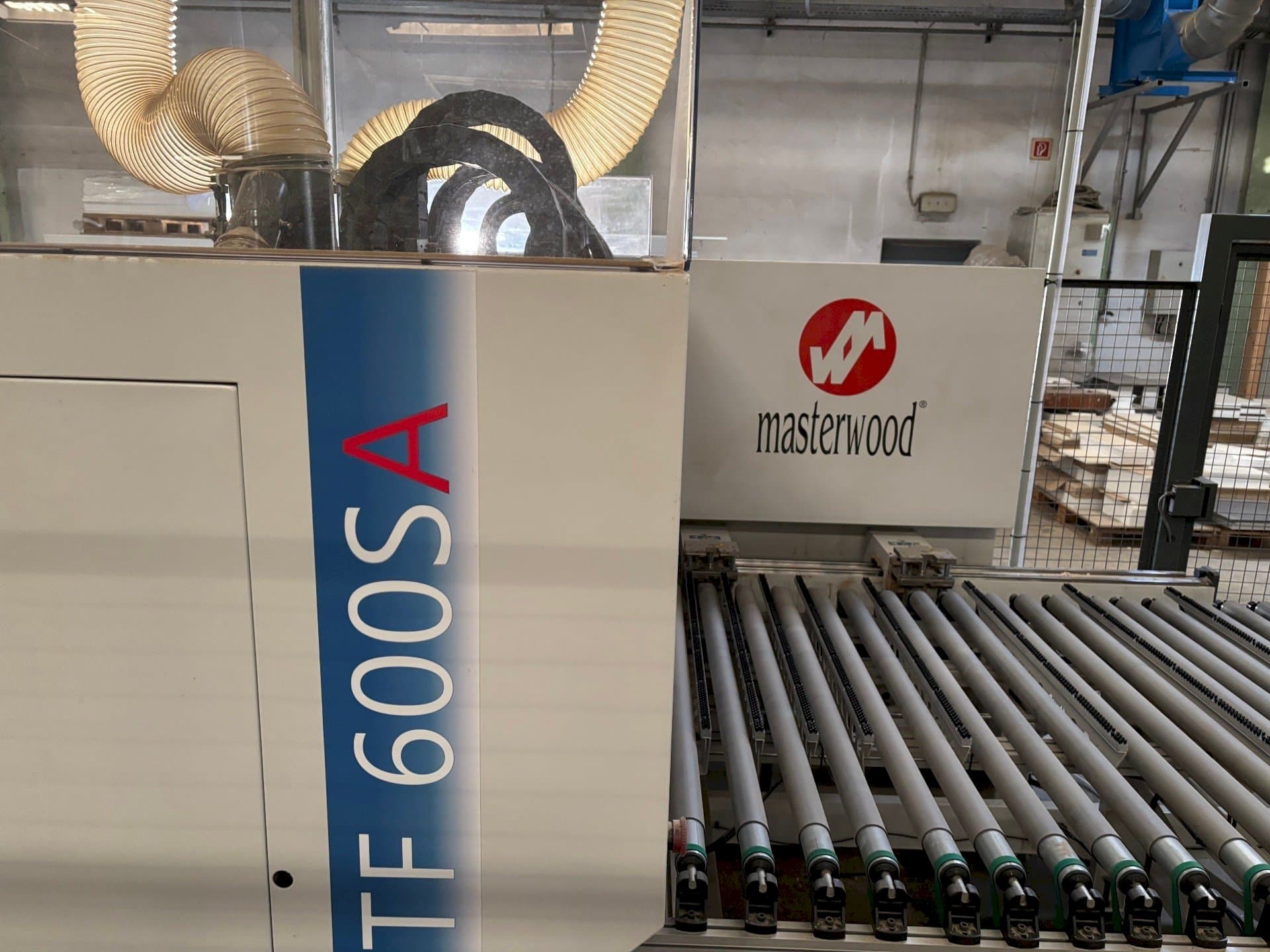

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

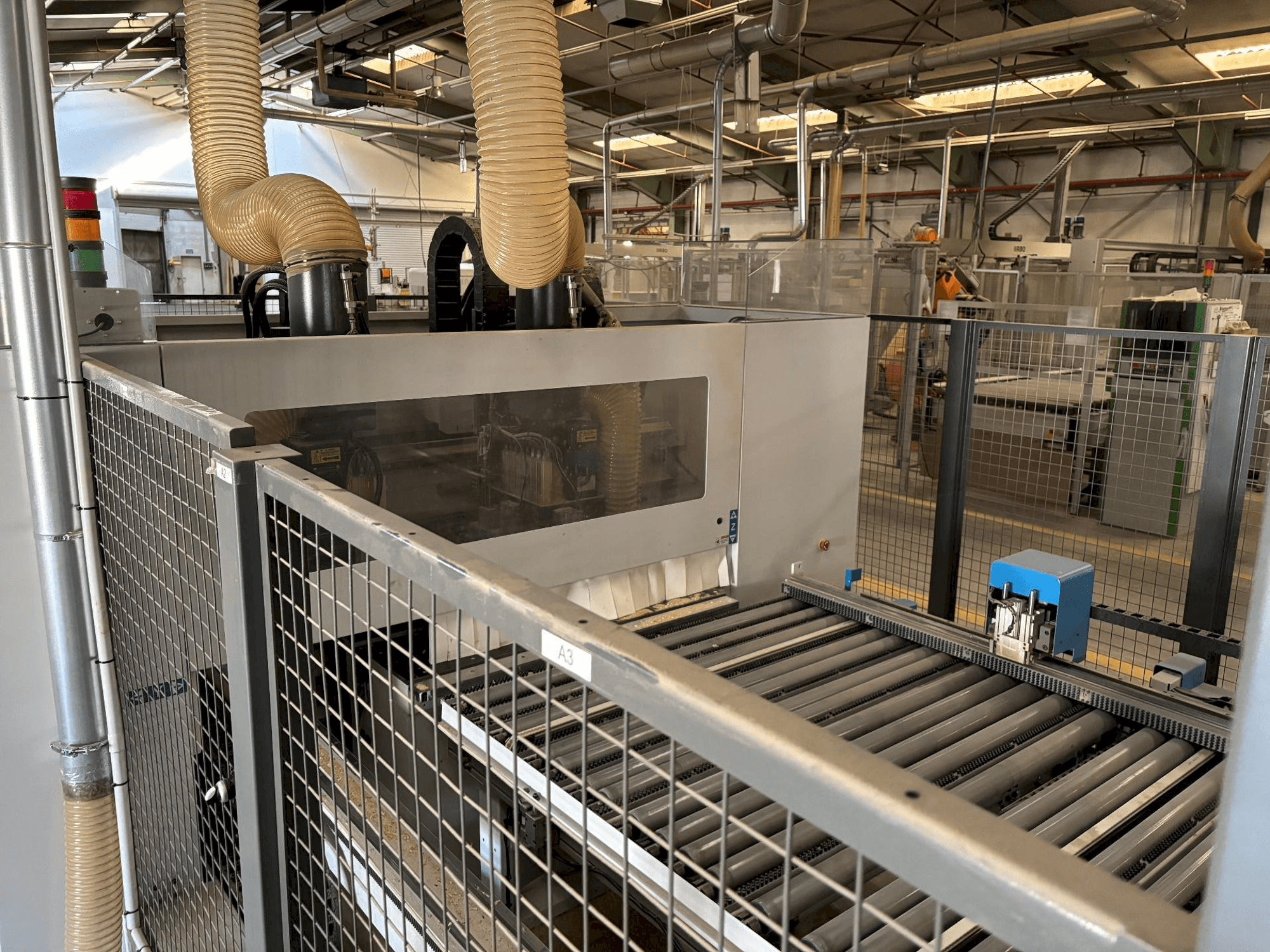

Вживаний обробний центр Бренд: Masterwood Модель: MasterDrill TF 600 SA Рік випуску: 2020 За допомогою обробного центру TF 600 SA можна безперервно обробляти панелі різних розмірів по черзі з усіх 6 сторін. Заготовки переміщуються вздовж осі X за допомогою двох незалежних захватів. Захвати керуються ЧПУ і також слугують опорним упором для вирівнювання заготовок. Крім того, вони оснащені пристроєм для автоматичного вимірювання товщини заготовки. Макс. швидкість подачі захватів: 130 м/хв. Мінімальні та максимальні розміри заготовки: - Товщина заготовки: 8~ 60 мм - Довжина заготовки: 400 ~ 2500 мм - Ширина заготовки: 400 ~ 950 мм Свердлильні головки: - Свердлильні головки виготовлені з одного литого шматка алюмінієвого сплаву. Дві свердлильні головки обробляють заготовку зверху, одна — знизу. Таке розташування свердлильних головок робить TF 600 SA універсальним верстатом з високою динамікою свердління. Верхні свердлильні головки: - Вертикальні свердла у напрямку X: 7+7 - Вертикальні свердла у напрямку Y: 5+5 - Горизонтальні свердла у напрямку X: 2x2 + 2+2 - Горизонтальні свердла у напрямку Y: 2+2 Нижня свердлильна головка: - Вертикальні свердла: 3x3 Пила для прорізання канавок: - Пила для прорізання пазів, встановлена на верхній свердлильній голівці поблизу упору, дозволяє прорізати пази у напрямку X (максимальний діаметр пильного диска = 125 мм). Глибину пазів можна регулювати в діапазоні від мінімум 55 мм до максимум 850 мм. Фрезерний шпиндель 2x3,5 кВт: Технічні дані: - Максимальна потужність: 3,5 кВт - Максимальна швидкість обертання: 18 000 об/хв - Обертання вправо-вліво - Управління за допомогою інвертора - Тримач інструменту ER 25 - Повітряне охолодження Точність позиціонування вузлів становить +/- 1/10 мм Автоматичне вивантаження заготовки: Моторизована конвеєрна стрічка з сенсорним керуванням. ЧПУ та програмне забезпечення: - Робочий стіл верстата повністю керується ЧПУ та гарантує безперервне закріплення панелей у всіх робочих положеннях. Усі рухи виконуються на максимально широкій опорній поверхні заготовки. Затискні пристрої активуються залежно від робочого модуля. Робочий стіл оснащений бічним вирівнювачем з ЧПУ, що забезпечує ідеальне вирівнювання панелі заготовки. Masterwork: - Masterwork дозволяє оператору верстата швидко та легко здійснювати програмування. Програмне забезпечення підтримує імпорт найважливіших форматів даних, таких як DCF та XML. Master Drill: інтерфейс «людина-машина» для управління експлуатаційними операціями (технічне обслуговування/обладнання). Trepan: інтерфейс, що використовується оператором для ручних операцій та управління обладнанням. Сканер штрих-кодів: - Моторизований роликовий конвеєр для завантаження заготовок у зону подачі. - Програмне забезпечення Palette CAM start для Masterwood TF 600 SA - Автоматичний сканер штрих-кодів у зоні подачі Примітка: Технічні дані та описи скопійовані з оригінального підтвердження замовлення. Дані наводяться виключно в інформаційних цілях і не є обов’язковими.
