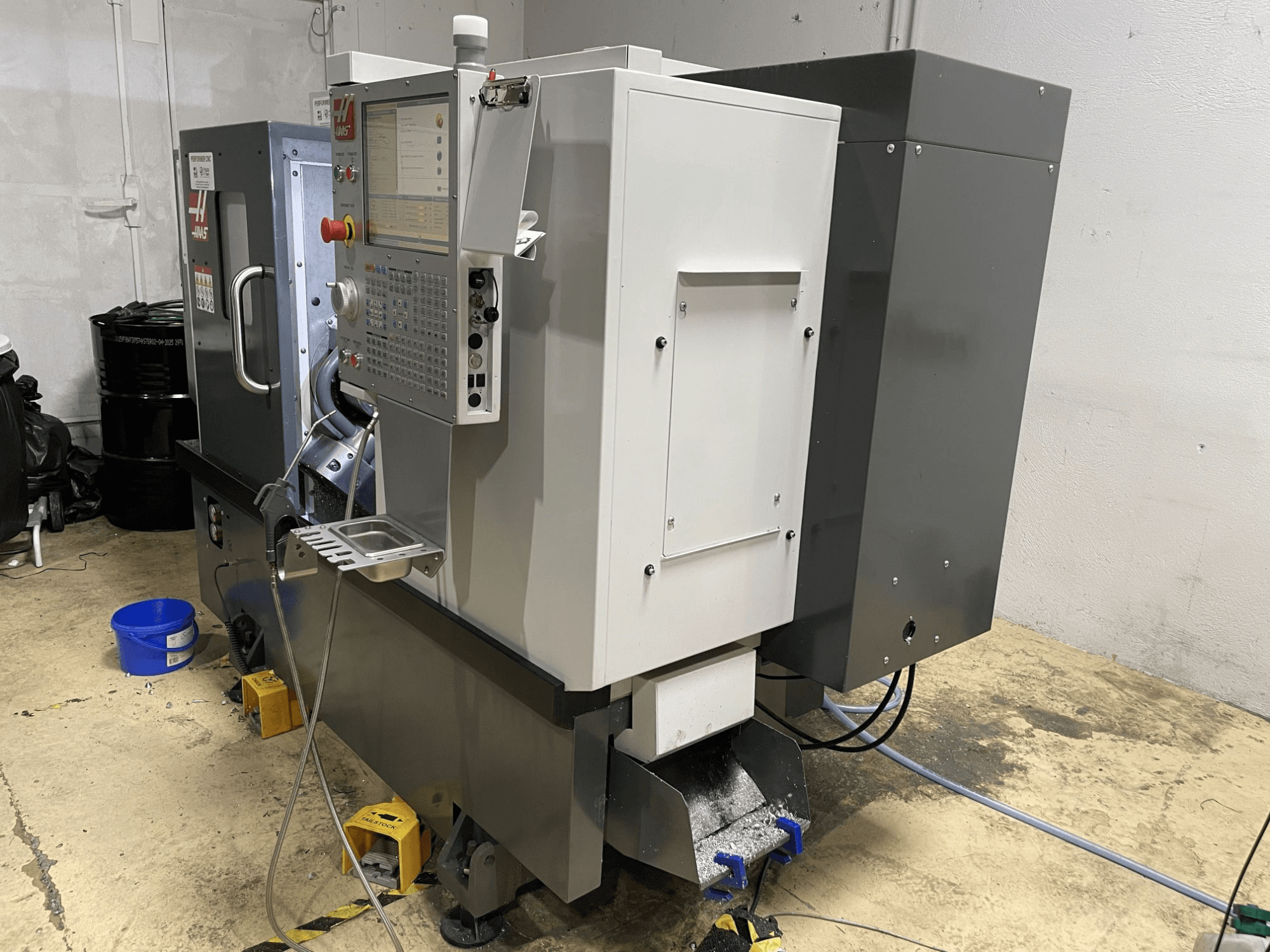

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Технічні характеристики

• Розмір патрона: 210 мм

• Максимальний діаметр заготовки: 419 мм

• Максимальний діаметр різання (револьверна головка BOT або VDI): 305 мм

• Максимальна довжина різання: 406 мм

• Діаметр заготовки: 64 мм

Швидкість подачі (швидкісна)

• Ось X: 12,0 м/хв

• Ось Y: 12,0 м/хв

• Ось Z: 30,5 м/хв

Двигуни осей (макс. тяга)

• Ось X: 10 676 Н

• Вісь Y: 10 231 Н

• Вісь Z: 16 458 Н

Шпиндель

• Кінцева частина шпинделя: A2-6

• Отвір шпинделя: 88,9 мм

• Максимальний крутний момент шпинделя: 203 Нм при 500 об/хв

Ось С головного шпинделя

• Потужність осі С: 3,7 кВт

• Максимальна швидкість: 60 об/хв

• Точність позиціонування: ±0,02°

• Зусилля затиску гальма: 4448 Н

• Діаметр гальма: 366 мм

• Крутний момент утримання гальма: 190 Нм

• Управління: інтерпольований рух та позиціонування

Револьверна головка та інструмент

• Кількість револьверних головок: 1

• Кількість гнізд для інструментів: 12

• Конус інструменту: VDI40

• Обертові інструменти: Так

• Швидкість обертання приводного інструменту: 4000 об/хв

• Конфігурація револьверної головки: 12-позиційна головка VDI

Задня бабка

• Тип: гідравлічна задня бабка

• Хід пінолі: 95 мм

• Ручне позиціонування корпусу: 508 мм

• Діапазон зусилля: 623–5027 Н

Охолоджуюча рідина та повітря

• Об'єм охолоджувальної рідини: 114 л

• Необхідна витрата повітря: 113 л/хв при тиску 6,9 бар

Електричні параметри

• Вхідна напруга змінного струму (3-фазна, максимальна): 440 В змінного струму

• Сила струму при повному навантаженні (3-фазний, високий): 20 А

• Сила струму при повному навантаженні (3-фазний, низький рівень): 40 А

Примітки щодо конфігурації

• Ось C: Так

• Ось Y: Так

• Приводні інструменти: Так

• Контршпиндель: Ні

Наробочений час: 4 500 год
