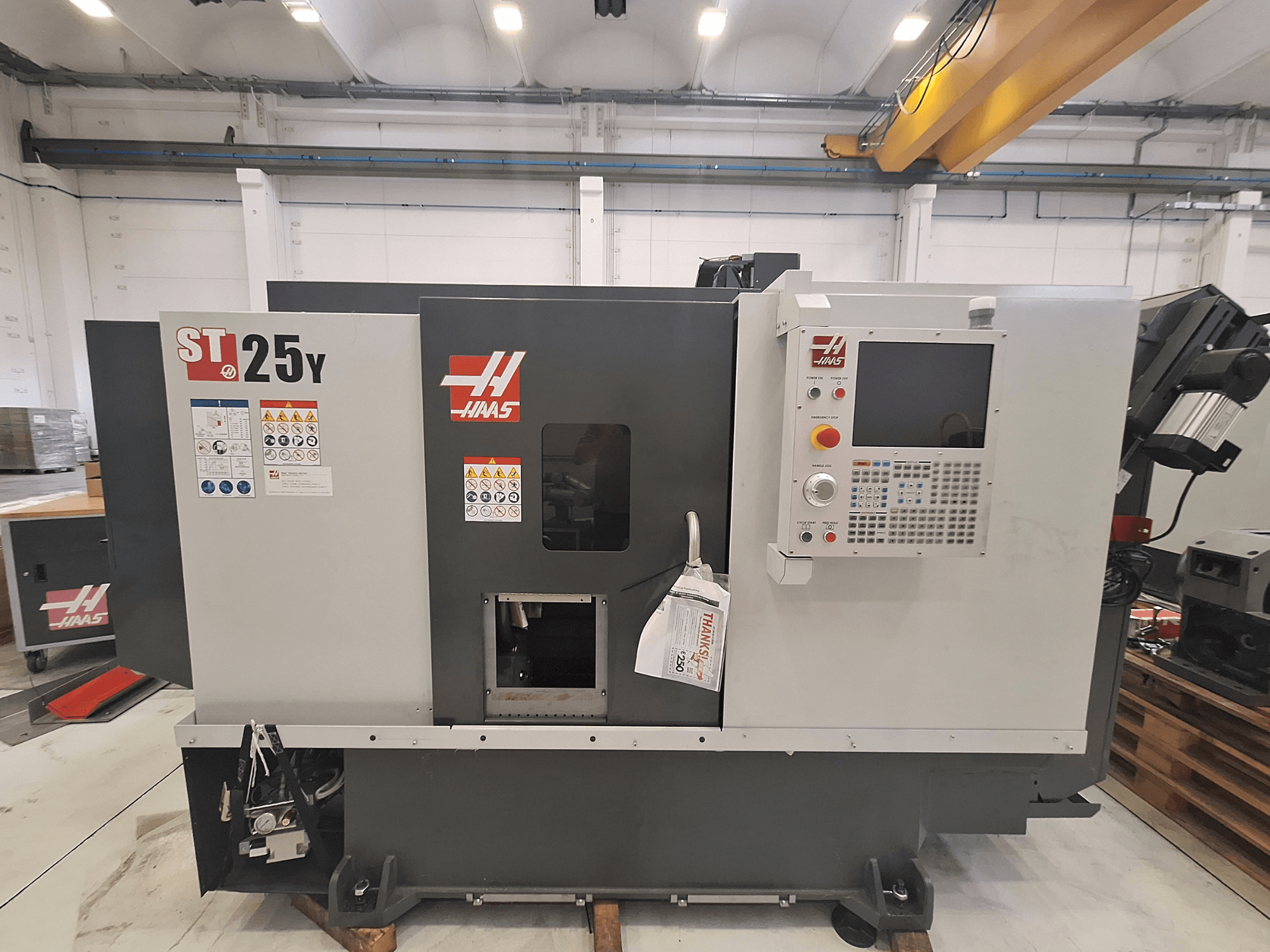

HAAS - ST-25YIT-TUR-HAA-2022-00002

Наробочений час: 0 (виставковий екземпляр)

Розмір патрона: 10,0 дюймів / 254 мм

Максимальний діаметр заготовки: 21,0 дюйм / 533 мм

Максимальний діаметр різання (з револьверною головкою BMT65): 11,75 дюймів / 298 мм

Максимальна довжина різання: 22,5 дюймів / 572 мм

Діаметр прутка: 3,00 дюйма / 76 мм

Швидкість переміщення (X / Y / Z): 472 ipm (12,0 м/хв) / 472 ipm (12,0 м/хв) / 945 ipm (24,0 м/хв)

Максимальне зусилля (X / Y / Z): 4100 фунтів-сили (18238 Н) / 2300 фунтів-сили (10231 Н) / 5100 фунтів-сили (22686 Н)

Передня частина шпинделя: A2-6

Максимальний крутний момент шпинделя: 300,0 фут-фунтів при 500 об/хв / 407,0 Нм при 500 об/хв

Діаметр отвору шпинделя: 3,50 дюйма / 88,9 мм

Максимальна потужність осі C головного шпинделя: 5,0 hp / 3,7 kW

Максимальна швидкість осі C головного шпинделя: 60 об/хв

Точність позиціонування осі C головного шпинделя: ± 0,01°

Діаметр гальма осі C головного шпинделя: 13,9 дюймів / 353 мм

Момент утримання гальма осі C головного шпинделя: 250 фут-фунтів / 339 Нм

Розмір патрона допоміжного шпинделя: 5,3 дюйма / 135 мм

Носовий виступ допоміжного шпинделя: A2-5

Максимальна швидкість обертання допоміжного шпинделя: 6000 об/хв

Максимальна швидкість синхронізації допоміжного шпинделя з головним шпинделем: 3400 об/хв

Глубина горловини патрона допоміжного шпинделя: Ø 1,30 дюйма × 1,37 дюйма / Ø 33,0 мм × 34,8 мм

Отвір тягової штанги допоміжного шпинделя (непрохідний): Ø 1,00 дюйма × 4,50 дюйма глибиною / Ø 25,4 мм × 114,3 мм глибиною

Отвір допоміжного шпинделя (без патрона та тяги): 1,50 дюйма / 38,1 мм

Момент вбудованого гальма допоміжного шпинделя: 17 футів-фунтів / 23 Н·м

Точність орієнтації допоміжного шпинделя: ± 0,02°

Швидкісний рух допоміжного шпинделя (ось B): 400 ipm / 10 м/хв

Зерна з зовнішнім та внутрішнім діаметром: будь-яка комбінація

Задній зазор розточувального штанги: 4,00 дюйма / 102,0 мм

Максимальна швидкість обертання приводного інструменту: 4000 об/хв

Інтерфейс приводного інструменту: BMT65

Ємність системи охолодження: 55 гал / 208 л

Вимоги до повітря: 4 куб. футів/хв при 100 psi / 113,0 л/хв при 6,9 бар

Вбудований повітряний шланг та з'єднувач: 3/8 дюйма

Мінімальний тиск повітря: 80 psi / 5,5 бар

Система приводу: прямий привід, ремінний привід

Електричні параметри: Низька напруга 220 В змінного струму при 70 А / Висока напруга 440 В змінного струму при 35 А (3 фази)

Габарити для транспортування (внутрішні перевезення): 142,0 дюймів × 90,0 дюймів × 92,0 дюймів / 361 см × 229 см × 234 см
