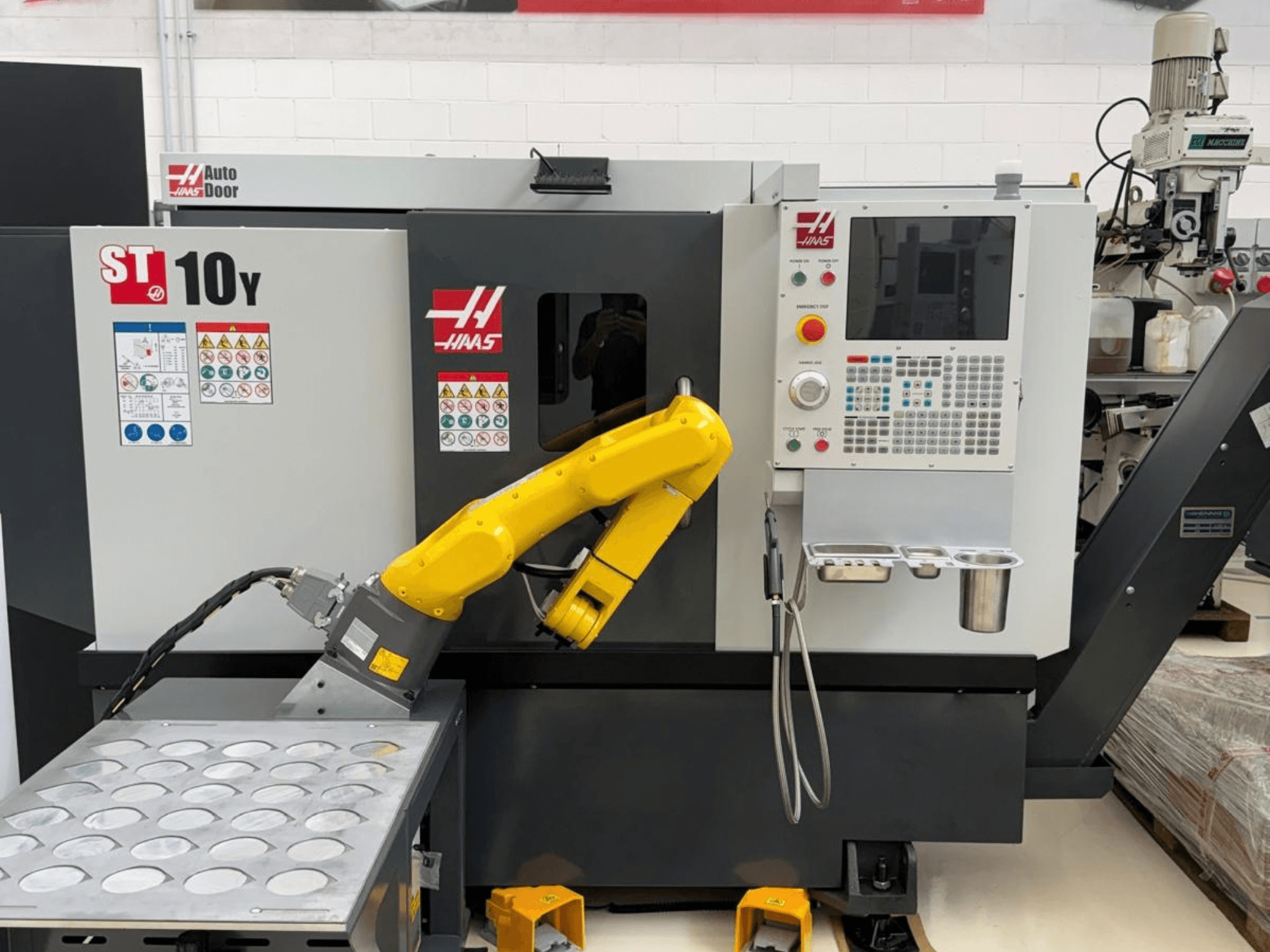

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Робочий час: 0

• Верстат у виставковому залі

• Розмір патрона: 6,5 дюйма / 165 мм

• Максимальний діаметр заготовки: 16,5 дюймів / 419 мм

• Максимальний діаметр різання: 11,00 дюймів / 279 мм (з револьверною головкою BMT45)

• Максимальна довжина різання: 16,0 дюймів / 406 мм

• Діаметр прутка: 1,75 дюйма / 44 мм

• Швидкість переміщення по осі X: 472 ipm / 12,0 м/хв

• Швидкість переміщення по осі Y: 472 ipm / 12,0 м/хв

• Швидкість переміщення по осі Z: 1200 ipm / 30,5 м/хв

• Максимальне зусилля по осі X: 2400 фунтів-сили / 10676 Н

• Максимальне зусилля по осі Y: 2300 фунтів сили / 10 231 Н

• Максимальне зусилля по осі Z: 3700 фунтів-сили / 16 458 Н

• Кінцева частина шпинделя: A2-5

• Максимальний крутний момент шпинделя: 75,0 фут-фунтів при 1300 об/хв / 102,0 Нм при 1300 об/хв

• Діаметр отвору витяжної труби: 1,81 дюйма / 46 мм

• Діаметр отвору шпинделя: 2,31 дюйма / 58,7 мм

• Максимальна швидкість осі C головного шпинделя: 60 об/хв

• Точність позиціонування осі C головного шпинделя: ± 0,02°

• Розмір патрона допоміжного шпинделя: 5,3 дюйма / 135 мм

• Максимальна швидкість обертання допоміжного шпинделя: 6000 об/хв

• Конус задньої бабки: MT3

• Хід гідравлічного піноля задньої бабки: 3,8 дюйма / 95 мм

• Кількість позицій револьверної головки: 12 позицій (BMT45)

• Максимальна швидкість приводного інструменту: 4000 об/хв

• Ємність системи охолодження: 30 гал / 114 л

• Необхідна подача повітря: 4 куб. футів/хв при 100 psi / 113,0 л/хв при 6,9 бар

• Вага при відвантаженні: 7900 фунтів / 3584,0 кг

Додаткове обладнання

• Максимальна вантажопідйомність зап'ястя робота: 15,4 фунтів / 7 кг

• Досяжність комплекту робота: 35,9 дюймів / 911 мм

• Повторюваність роботизованого комплекту: 0,0004 дюйма / 0,010 мм

• Максимальна вага деталі для одного захвату робота: 7,9 фунтів / 3,6 кг

• Максимальна вага деталі для подвійного захвату робота: 5,0 фунтів / 2,3 кг на кожен захват
