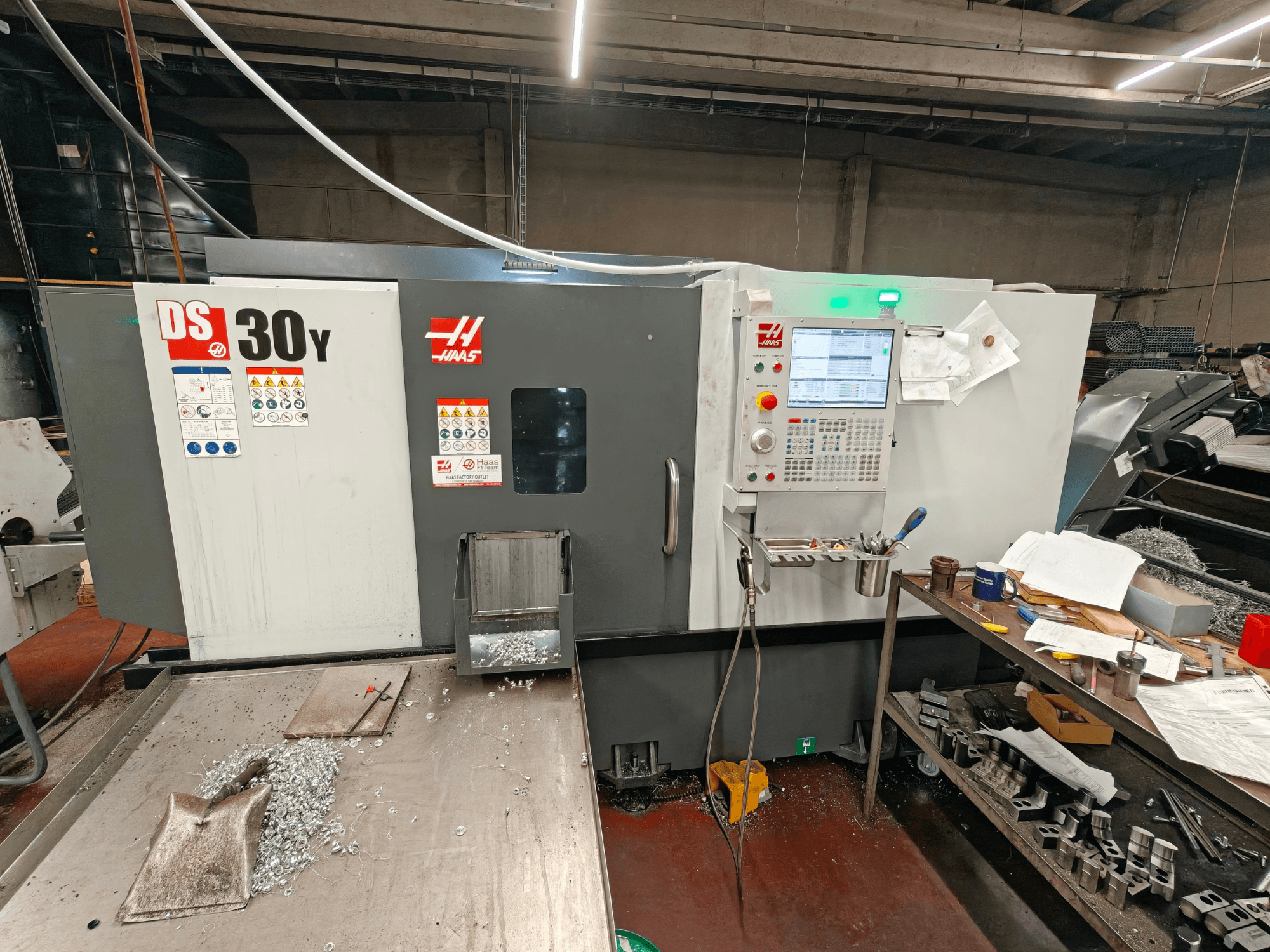

HAAS - DS30YBE-TUR-HAA-2023-00001

• Об’єми (S.A.E / метрична система)

  • Розмір патрона: 10,0 дюймів (254 мм)

  • Максимальний діаметр заготовки: 21,0 дюймів (533 мм)

  • Максимальний діаметр різання (з револьверною головкою BMT65): 13,75 дюймів (349 мм)

  • Максимальна довжина різання (залежить від затискного пристосування): 32,5 дюймів (826 мм)

  • Діаметр прутка: 3,00 дюйма (76 мм)

  • Відстань між центрами: 32,5 дюймів (826 мм)

• Швидкість подачі (S.A.E / метрична система)

  • Швидкісний рух по осі X: 472 ipm (12,0 м/хв)

  • Швидкісний рух по осі Y: 472 ipm (12,0 м/хв)

  • Швидкісний рух по осі Z: 945 ipm (24,0 м/хв)

• Двигуни осей (S.A.E / метрична система)

  • Максимальне зусилля по осі X: 4100 фунтів-сили (18 238 Н)

  • Максимальне зусилля по осі Y: 2300 фунтів-сили (10 231 Н)

  • Максимальне зусилля по осі Z: 5100 фунтів-сили (22 686 Н)

• Головний шпиндель (S.A.E / метрична система)

  • Носовий діаметр шпинделя: A2-6

  • Система приводу: прямий привід, ремінний привід

  • Максимальний крутний момент: 275,0 фут-фунтів при 500 об/хв (373,0 Нм при 500 об/хв)

  • Внутрішній діаметр витяжної труби: ø 3,0 дюйма (76 мм)

  • Внутрішній діаметр шпинделя: ø 3,50 дюйма (88,9 мм)

• Ось C головного шпинделя (S.A.E / метрична система)

  • Максимальна швидкість: 60 об/хв

  • Максимальна потужність: 5,0 hp (3,7 кВт)

  • Позиціонування (±): 0,01°

  • Діаметр гальма: 13,9 дюймів (353 мм)

  • Момент утримання гальма: 250 фут-фунтів-сила (339 Нм)

  • Тип керування: інтерпольований рух та позиціонування

• Додатковий шпиндель (S.A.E / метрична система)

  • Розмір патрона: 8,3 дюйма (210 мм)

  • Носовий діаметр шпинделя: A2-5

  • Система приводу: прямий привід, ремінний привід

  • Максимальна потужність: 15,0 hp (11,2 кВт)

  • Максимальна частота обертання: 4000 об/хв

  • Максимальний крутний момент: 100,0 фут-фунтів при 870 об/хв (135,6 Нм при 870 об/хв)

  • Діаметр отвору шпинделя (непрохідний): 0,81 дюйма (20,7 мм)

• Ось C вторинного шпинделя (S.A.E / метрична система)

  • Максимальна потужність: 5,0 hp (3,7 кВт)

  • Максимальна швидкість: 60 об/хв

  • Похибка позиціонування (±): 0,01°

  • Діаметр гальма: 8,5 дюймів (216 мм)

  • Момент утримання гальма: 140 фут-фунтів-сила (190 Нм)

  • Тип керування: інтерпольований рух та позиціонування

• Позиціонування вторинного шпинделя (M119) (S.A.E / метрична система)

  • Позиціонування (±): 0,02°

  • Діаметр гальма: 8,5 дюймів (216 мм)

  • Тип керування: тільки позиціонування

• Револьверна головка (S.A.E / метрична система)

  • Кількість інструментів: 12 позицій

  • Інструменти для зовнішнього та внутрішнього оброблення: будь-яка комбінація (залежить від револьверної головки)

  • Задній зазор розточувального штанги (від задньої частини револьверної головки): 4,00 дюйма (102,0 мм)

• Приводні інструменти (S.A.E / метрична система)

  • Максимальна швидкість: 4000 об/хв

  • Передаточне число: 1:1

  • Інструмент: BMT65

• Загальні характеристики (S.A.E / метрична система)

  • Ємність бака охолоджувальної рідини: 55 гал (208 л)

• Вимоги до повітря (S.A.E / метрична система)

  • Необхідна потужність повітря: 4 куб. футів/хв при 100 psi (113 л/хв при 6,9 бар)

  • Вбудований повітряний шланг: 3/8 дюйма

  • З'єднувач (повітря): 3/8 дюйма

  • Мінімальний тиск повітря: 80 psi (5,5 бар)

• Електричні характеристики (S.A.E / метрична система)

  • Система приводу: прямий привід, ремінний привід

  • Потужність шпинделя: 30,0 hp (22,4 кВт)

  • Вхідна напруга змінного струму (3 фази) — низька: 220 В змінного струму; Сила струму при повному навантаженні (низька): 70 А

  • Вхідна напруга змінного струму (3 фази) — висока*: 440 В змінного струму; Сила струму при повному навантаженні (висока*): 35 А

• Габарити — для транспортування (S.A.E / метрична система)

  • Внутрішній піддон: 171 дюйм x 90 дюйм x 98 дюйм (434 см x 229 см x 249 см)

  • Експортний піддон: 171 дюйм x 90 дюйм x 98 дюйм (434 см x 229 см x 249 см)

Додаткове обладнання

• Подавач прутків
