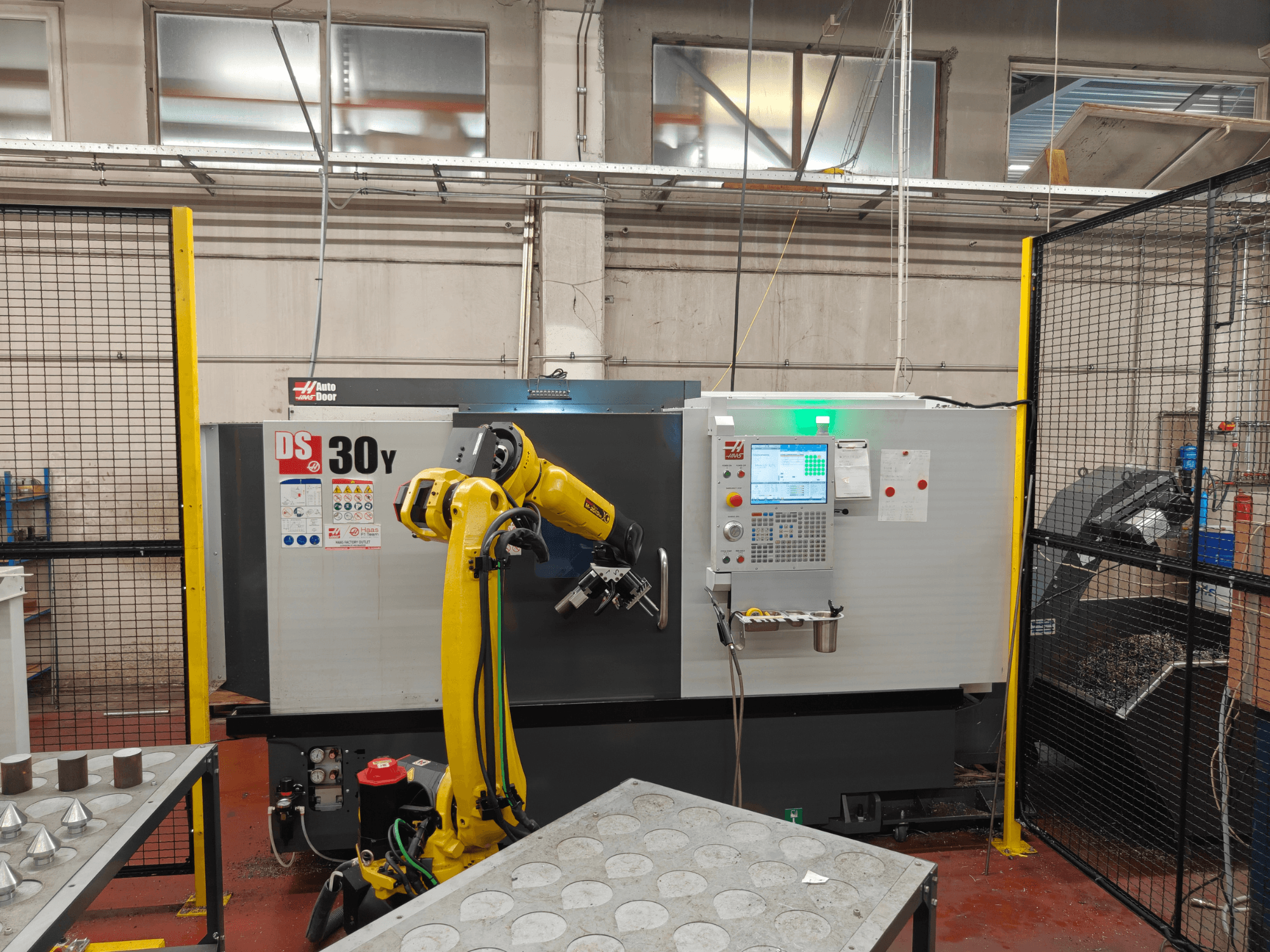

HAAS - DS30Y BE-TUR-HAA-2023-00002

Характеристики:

• Розмір патрона (основний): 10,0 дюймів / 254 мм

• Максимальний діаметр заготовки: 21,0 дюйм / 533 мм

• Максимальний діаметр різання (з револьверною головкою BMT65): 13,75 дюймів / 349 мм

• Максимальна довжина різання (залежить від затискного пристосування): 32,5 дюймів / 826 мм

• Діаметр заготовки: 3,00 дюйма / 76 мм

• Відстань між центрами: 32,5 дюймів / 826 мм

Швидкість подачі (швидкісна):

• X: 472 ipm / 12,0 м/хв

• Y: 472 ipm / 12,0 м/хв

• Z: 945 дюймів за хвилину / 24,0 м/хв

Двигуни осей (макс. тяга):

• X: 4100 фунтів-сили / 18238 Н

• Y: 2300 фунтів сили / 10231 Н

• Z: 5100 фунтів-сили / 22686 Н

Головний шпиндель:

• Передня частина шпинделя: A2-6

• Система приводу: Прямий привід, ремінний привід

• Максимальний крутний момент: 275 фут-фунтів при 500 об/хв / 373 Нм при 500 об/хв

• Внутрішній діаметр витяжної труби: 3,0 дюйма / 76 мм

• Внутрішній діаметр шпинделя: 3,50 дюйма / 88,9 мм

Ось C головного шпинделя:

• Максимальна швидкість: 60 об/хв

• Максимальна потужність: 5,0 hp / 3,7 кВт

• Точність позиціонування (±): 0,01°

• Діаметр гальма: 13,9 дюймів / 353 мм

• Момент утримання гальма: 250 фут-фунтів-сила / 339 Нм

• Тип керування: інтерпольований рух та позиціонування

Додатковий шпиндель:

• Розмір патрона: 8,3 дюйма / 210 мм

• Носовий діаметр шпинделя: A2-5

• Система приводу: Прямий привід, ремінний привід

• Максимальна потужність: 15,0 hp / 11,2 кВт

• Максимальна частота обертання: 4000 об/хв

• Максимальний крутний момент: 100 футів-фунтів при 870 об/хв / 135,6 Нм при 870 об/хв

• Діаметр отвору шпинделя (непрохідний): 0,81 дюйма / 20,7 мм

Ось C вторинного шпинделя:

• Максимальна потужність: 5,0 hp / 3,7 kW

• Максимальна швидкість: 60 об/хв

• Похибка позиціонування (±): 0,01°

• Діаметр гальма: 8,5 дюймів / 216 мм

• Момент утримання гальма: 140 футів-фунтів / 190 Нм

• Тип керування: інтерпольований рух та позиціонування

Позиціонування вторинного шпинделя (M119):

• Позиціонування (±): 0,02°

• Діаметр гальма: 8,5 дюймів / 216 мм

• Тип керування: тільки позиціонування

Револьверна головка:

• Кількість інструментів: 12 позицій

• Інструменти для зовнішнього та внутрішнього оброблення: будь-яка комбінація (залежить від револьверної головки)

• Задній зазор розточувального штанги (від задньої частини револьверної головки): 4,00 дюйма / 102,0 мм

Приводні інструменти:

• Максимальна швидкість: 4000 об/хв

• Передаточне число: 1:1

• Інструментальне оснащення: BMT65

Загальні характеристики:

• Ємність системи охолодження: 55 гал / 208 л

Вимоги до повітря:

• Необхідна потужність повітря: 4 куб. футів/хв при 100 psi / 113 л/хв при 6,9 бар

• Вбудований повітряний шланг: 3/8 дюйма

• З'єднувач (повітря): 3/8 дюйма

• Мінімальний тиск повітря: 80 psi / 5,5 бар

Електричні характеристики:

• Швидкість обертання шпинделя: 4500 об/хв

• Система приводу: прямий привід, ремінний привід

• Потужність шпинделя: 30,0 hp / 22,4 кВт

• Вхідна напруга змінного струму (3-фазна) – мінімальна: 220 В; струм при повному навантаженні: 70 А

• Вхідна напруга змінного струму (3-фазна) – висока: 440 В; струм при повному навантаженні: 35 А

Габарити – для транспортування:

• Внутрішній піддон: 171 дюйм x 90 дюйм x 98 дюйм / 434 см x 229 см x 249 см

• Експортний піддон: 171 дюйм × 90 дюйм × 98 дюйм / 434 см × 229 см × 249 см
