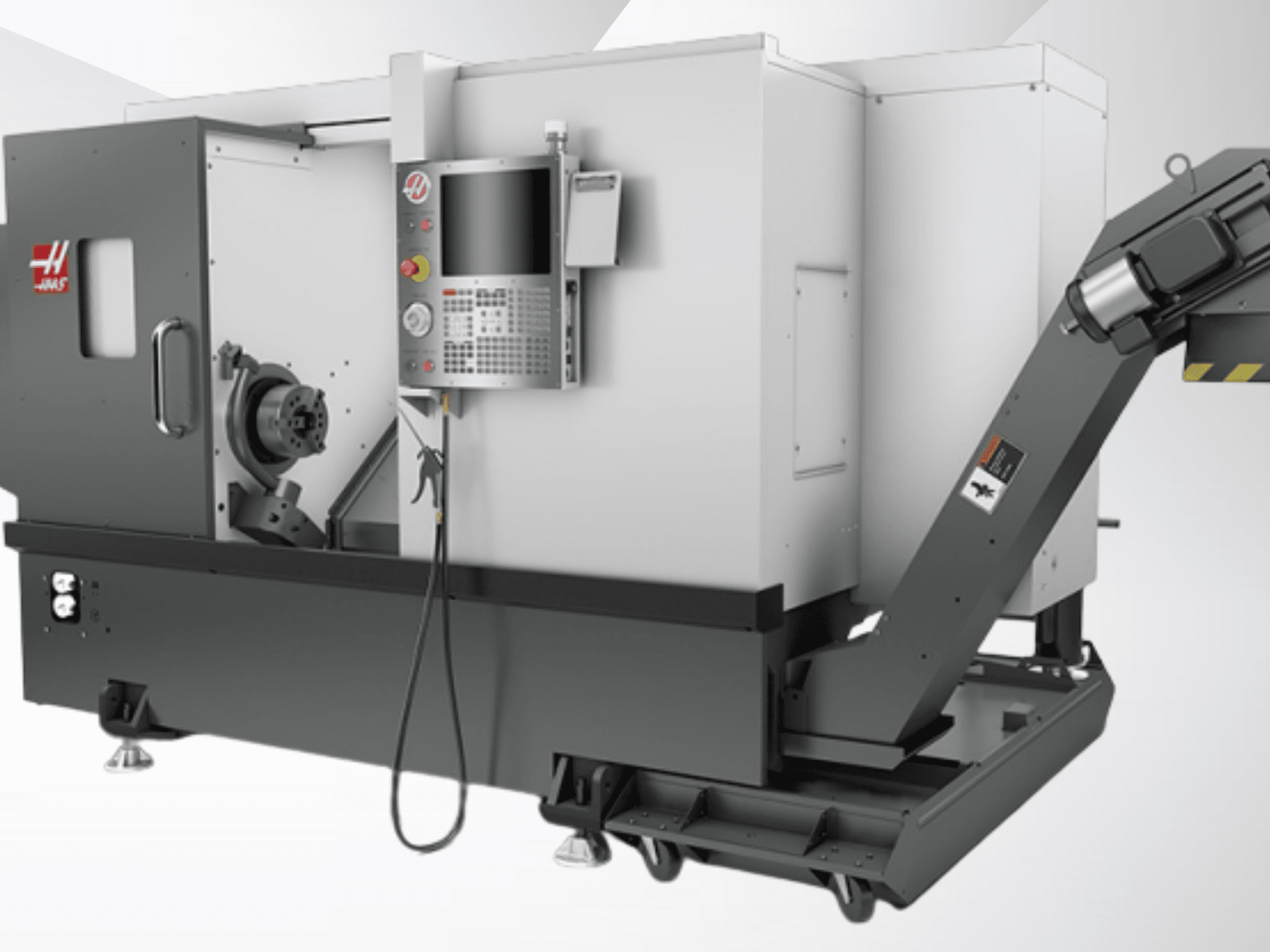

HAAS - ST-20ES-TUR-HAA-2022-00002

• Розмір патрона: 8,3 дюйма / 210 мм

• Максимальний діаметр заготовки: 21,0 дюймів / 533 мм

• Максимальний діаметр різання (револьверна головка BOT): 13,00 дюймів / 330 мм

• Максимальний діаметр різання (револьверна головка BMT65): 11,75 дюймів / 298 мм

• Максимальна довжина різання: 22,5 дюймів / 572 мм

• Діаметр прутка: 2,50 дюйма / 64 мм

• Швидкість швидкого переміщення по осі X: 945 ipm / 24,0 м/хв

• Швидкість експресного переміщення по осі Z: 945 ipm / 24,0 м/хв

• Максимальне зусилля по осі X: 4 100 фунтів-сили / 18 238 Н

• Максимальне зусилля по осі Z: 5 100 фунтів-сили / 22 686 Н

• Кінцева частина шпинделя: A2-6

• Система приводу шпинделя: прямий привід, ремінна передача

• Максимальний крутний момент шпинделя: 150,0 фут-фунтів при 500 об/хв / 203,0 Нм при 500 об/хв

• Внутрішній діаметр шпинделя: 3,50 дюйма / 88,9 мм

• Позиції револьверної головки: 12 позицій (VDI 40)

• Задній зазор розточувальної штанги: 4,00 дюймів / 102,0 мм

• Ємність бака для охолоджувальної рідини: 55 гал / 208 л

• Насос охолоджувальної рідини: 1 HP / 0,75 кВт із змінною продуктивністю (45 л/хв при 2 бар)

• Потреба в повітрі: 4 куб. футів/хв при 100 psi / 113 л/хв при 6,9 бар

• Мінімальний тиск повітря: 80 psi / 5,5 бар

• Розмір повітряної магістралі / з'єднувача: 3/8 дюйма

• Електрична система низької напруги: 220 В змінного струму (3 фази), 40 А при повному навантаженні

• Високовольтна електрична система: 440 В змінного струму (3 фази), 20 А при повному навантаженні (в комплекті — внутрішній неізольований трансформатор 380–480 В)

• Габаритні розміри для транспортування: 143 дюйми × 90 дюймів × 92 дюйми / 362 см × 229 см × 234 см

• Система керування: Haas NextGen Control із сенсорним інтерфейсом, 1 ГБ пам’яті, Ethernet, Wi‑Fi, HaasConnect Remote Monitoring та Haas Drop

• Вбудовані функції/опції верстата: автоматичний прилад для попереднього налаштування інструменту; програмована гідравлічна задня бабка (MT4); жорстке нарізування різьби; дисплей M130 Media Display; система Safe Run; модуль виявлення збою живлення; система візуального програмування деталей

Додаткове обладнання

• Ремінний конвеєр для відведення стружки

• Комплект фільтрів для відсіювання стружки (200 мікрон)
