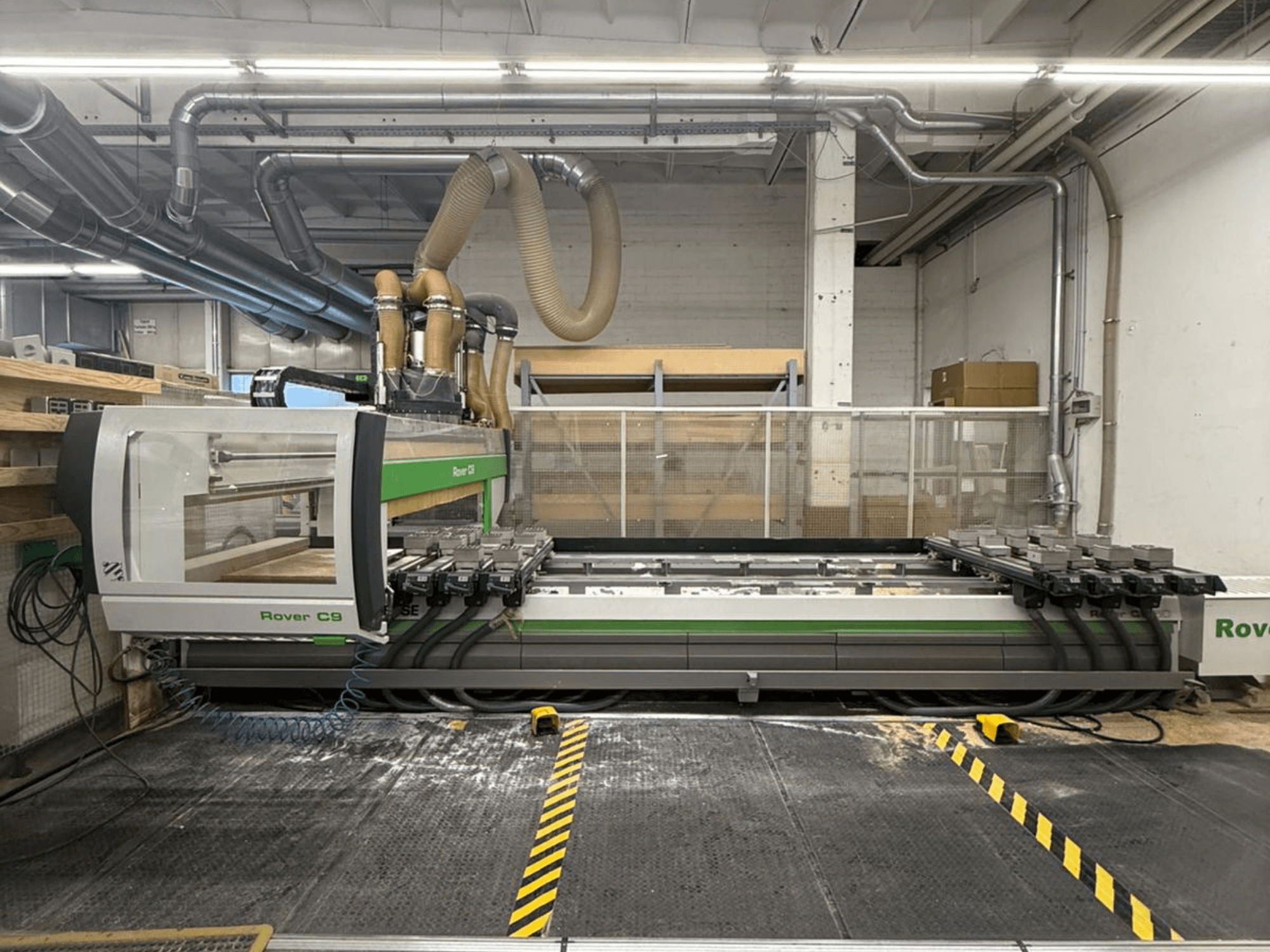

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Робочий стіл і затискачі

• 8 тримачів пластин ATS (L = 1525 мм) і 24 направляючі ковзання

• Автоматичне позиціонування тримачів пластин і напрямних (EPS X-Y)

• Пневматична система блокування, розділена на 2 робочі зони по X

• 8 задніх опорних упорів, хід 115 мм

• 8 упорів, хід 140 мм, розташовані на 1175 мм (L = 1280 / 1525 / 1800 мм)

• 8 упорів, хід 140 мм, розташовані на 770 мм (L = 1280 / 1525 / 1800 мм)

• 4 бічні упори, хід 140 мм (2 ліві + 2 праві), з пневматичною системою

• 4 знімних центральних упори, хід 140 мм (2 лівих + 2 правих), з пневматичною системою

• Датчик для виявлення опущених упорів

• Пневматична система для тримачів підйомної штанги

• 6 тримачів підйомної штанги для легкого завантаження (модулі H = 74 мм)

Вакуум

• Вакуумна система для насоса 250 м3/год

• Пластинчато-роторний вакуумний насос 250 м3/год для стандартної вакуумної системи

Обробні вузли та конфігурація

• Композиція C3-A1:

  • Пристрій для кріплення стружкоотводів з пневматичними або індуктивними датчиками на 5-координатному обробному центрі

  • Фланець для кріплення блоків на робочому блоці з 5 осями інтерполяції (блоки використовуються тільки при вертикальному положенні електричного шпинделя)

• Композиція C3-P2:

  • Додатковий супорт Z для задніх робочих вузлів, керований незалежною віссю Z

  • Свердлильна головка BH 42 L

  • Ланцюговий пристрій для зміни інструменту на 22 позиції (міжосьова відстань 180 мм)

  • Залізний захват для стружковідводу з пневматичним або індуктивним датчиком, розміщений в ланцюговому пристрої для зміни інструменту

  • Відвідник стружки RH з індуктивним датчиком для стандартного електричного шпинделя або 5-координатного електричного шпинделя потужністю 15 кВт (потрібен пристрій для відводу стружки; потрібен фланець для кріпильних елементів при використанні 5-координатного електричного шпинделя; потрібна вісь С при використанні стандартного електричного шпинделя)

Системи

• Автоматична система змащення

• Блок керування з 5 осями інтерполяції

Додаткове обладнання

• Конвеєрна стрічка для видалення стружки та обрізків (конвеєр для видалення стружки)

• Блок рідинного охолодження для систем з рідинним охолодженням (може охолоджувати два електричних шпинделя або один електричний шпиндель і одну свердлильну головку з рідинним охолодженням)

Примітка: Технічні дані та описи взяті з оригінального підтвердження замовлення і носять виключно інформаційний характер; вони не є обов'язковими до виконання.
