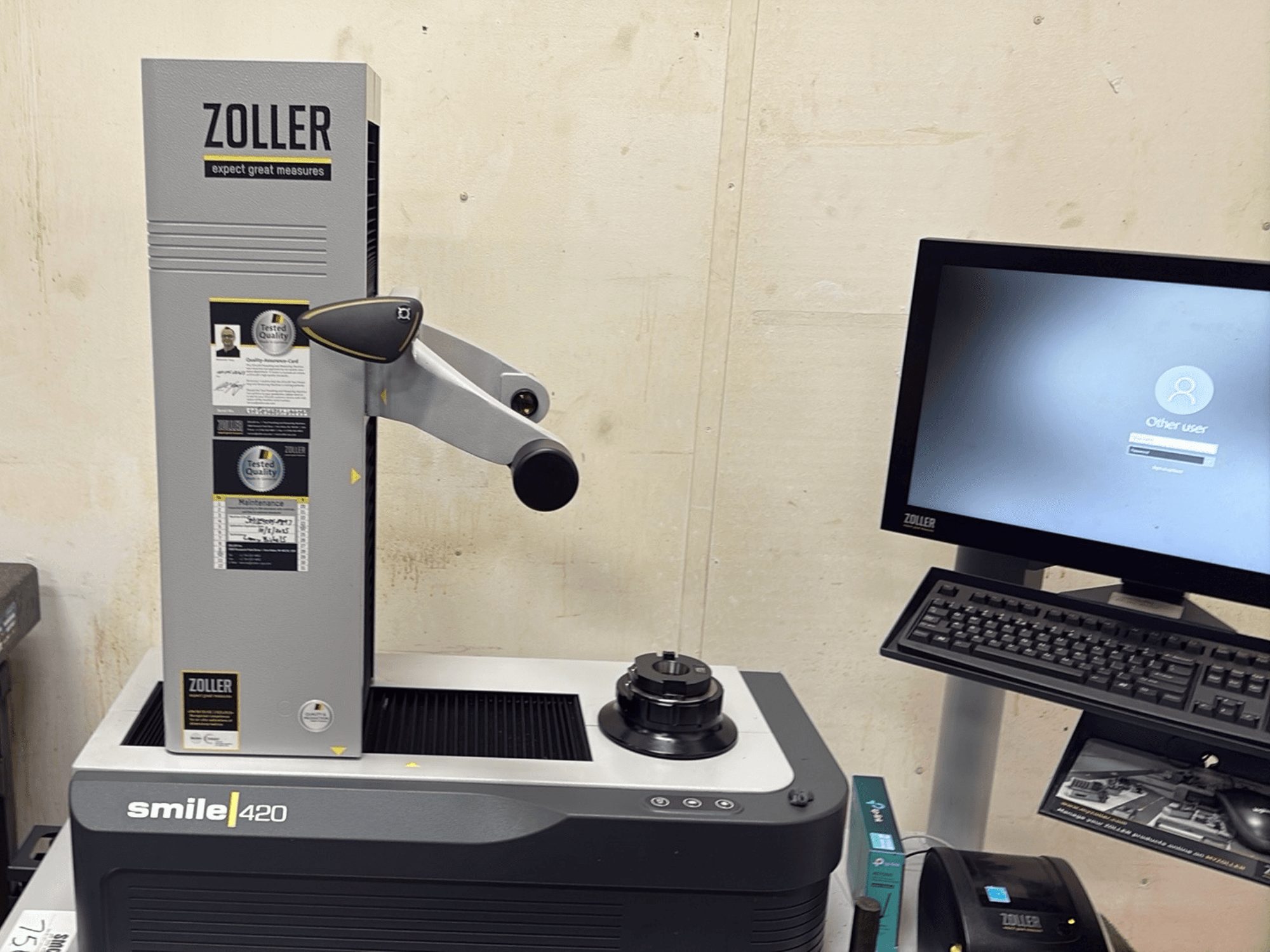

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Будівництво: Вимірювальна колонка з легкого сплаву, ергономічний дизайн, готова до встановлення в цеху

• Вимірювальна потужність:

  • Максимальний діаметр інструменту: 420 мм

  • Максимальна довжина інструменту (Z): 420 / 600 / 800 мм (примітка: 800 мм вимагає використання настільної системи)

  • Діапазон вимірювання X: 210 мм

  • Діаметр калібру: 100 мм

• Точність

  • Роздільна здатність дисплея: 1 мкм

  • Точність: 2 мкм

  • Концентричність: 2 мкм

  • Точність встановлення номінального значення: 2 мкм

• Осі:

  • До 3 осей в залежності від конфігурації: Z (поздовжня), X (поперечна), C (шпиндель)

  • Моторизація осі С - опція для деяких типів шпинделів

• Варіанти приводу осей:

  • Ручний за допомогою одноручного пристрою ZOLLER eQ

  • Ручне точне регулювання (опція)

  • Повне керування осями Z/X/C за допомогою ЧПК (опція)

• Опції шпинделів (високоточні):

  • Шпиндель PCS (система силового затиску) сумісний з: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, гідропатрони D32-D63

  • Високоточний шпиндель SK50

  • Універсальний шпиндель HGV-UZ

• Функції шпинделя (опціонально):

  • Автофокус

  • ROD - енкодер повороту шпинделя

  • Система обмеження довжини "aszm" (лінійна або поворотна)

• Оптична система (стандартний оптичний носій):

  • Камера прохідного світла

  • Поле зору: 7,3 × 6,7 мм

  • Робоча відстань: 100 мм

  • Сенсор: 1/3" CCD монохромний

  • Контроль ріжучої кромки за допомогою 12 червоних світлодіодів

Додаткове обладнання

• Система столу (необхідна для досягнення довжини інструменту 800 мм)
