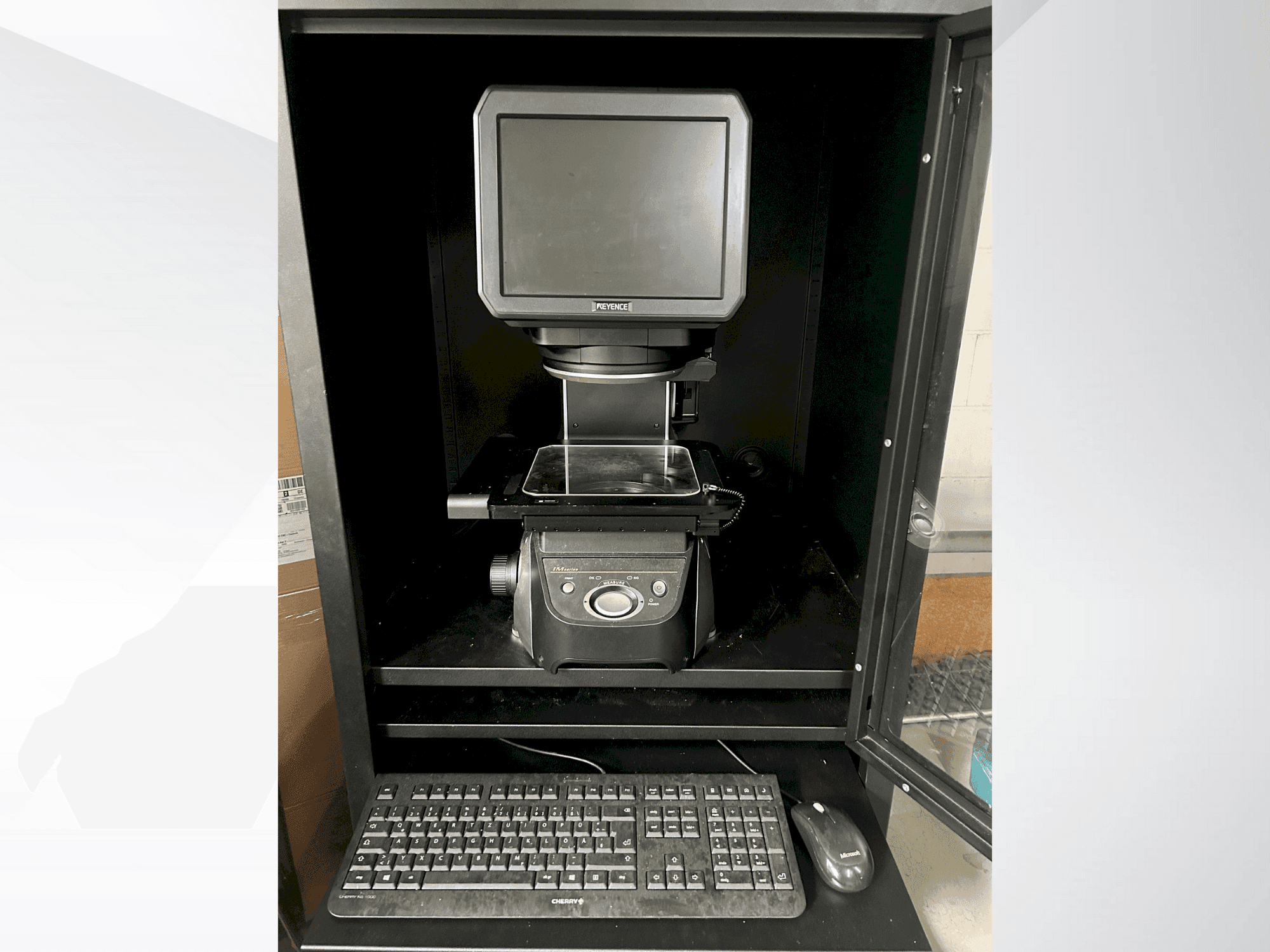

KEYENCE - IM 7020DE-MEA-KEY-2018-00001

Додаткове обладнання

• Вимірювання оптичним щупом: Вимірюваний діапазон: Діаметр: Ø90 мм x 90 мм / Максимальна глибина: 30 мм / Діаметр наконечника щупа: Ø3 мм / Сила контакту: 0,015 Н / Відтворюваність: ±2 мкм / Точність: ±(8 + 0,02L) мкм
• Зовнішні зв'язки: Вхід: Вхід без напруги (контактний або безконтактний) / Вихід: Фото-МОП вихід, розрахований на 24 В постійного струму, 0,5 А
• Інтерфейси: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Type-A (6 портів: 2 передніх, 4 задніх)
• Сховище: Жорсткий диск: 500 ГБ
• Система освітлення: Прохідне світло: Телецентричне підсвічування (зелений світлодіод) / Кільцеве світло: Багатокутове освітлення з 4 сегментами (білий світлодіод) / Плоскокутове спрямоване освітлення (зелений світлодіод)
• Стіл для предметів XY: Хід: 100 мм x 100 мм (електричний) / Максимальна вантажопідйомність: 5 кг / Z Стіл для об'єктів: Хід: 75 мм (електричний)
• Блок живлення: Напруга: 100-240 В змінного струму, 50/60 Гц / Споживана потужність: Макс 430 ВА

Переваги машини

Технічні переваги машини

• Блок управління: 31 кг, вимірювальна головка: 8 кг, маркувальна головка: 31 кг
• Вимірювальна головка: датчик зображення: монохромний cmos, 1", 6,6 мегапікселів / дисплей: 10. 4" (xga: 1024 x 768) / система лінз: телецентрична лінза для вимірювання на основі зображення
• Область вимірювання: стандартний режим вимірювання: 200 мм x 200 мм / прецизійний режим вимірювання: 125 мм x 125 мм
• Роздільна здатність: 0,1 мкм
• Відтворюваність: стандартний режим вимірювання: без руху столика: ±1 мікрон / з рухом столика: ±2 мікрон
• Режим точності вимірювання: без руху столика: ±0,5 мікрон / з рухом столика: ±1,5 мікрон
• Стандартний режим вимірювання: без переміщення столика: ±5 мкм / з переміщенням столика: ±(7 + 0. 02l) мкм / (l = переміщення столика в мм)
• Режим точності вимірювання: без переміщення столика: ±2 мкм / з переміщенням столика: ±(4 + 0. 02l) мкм
