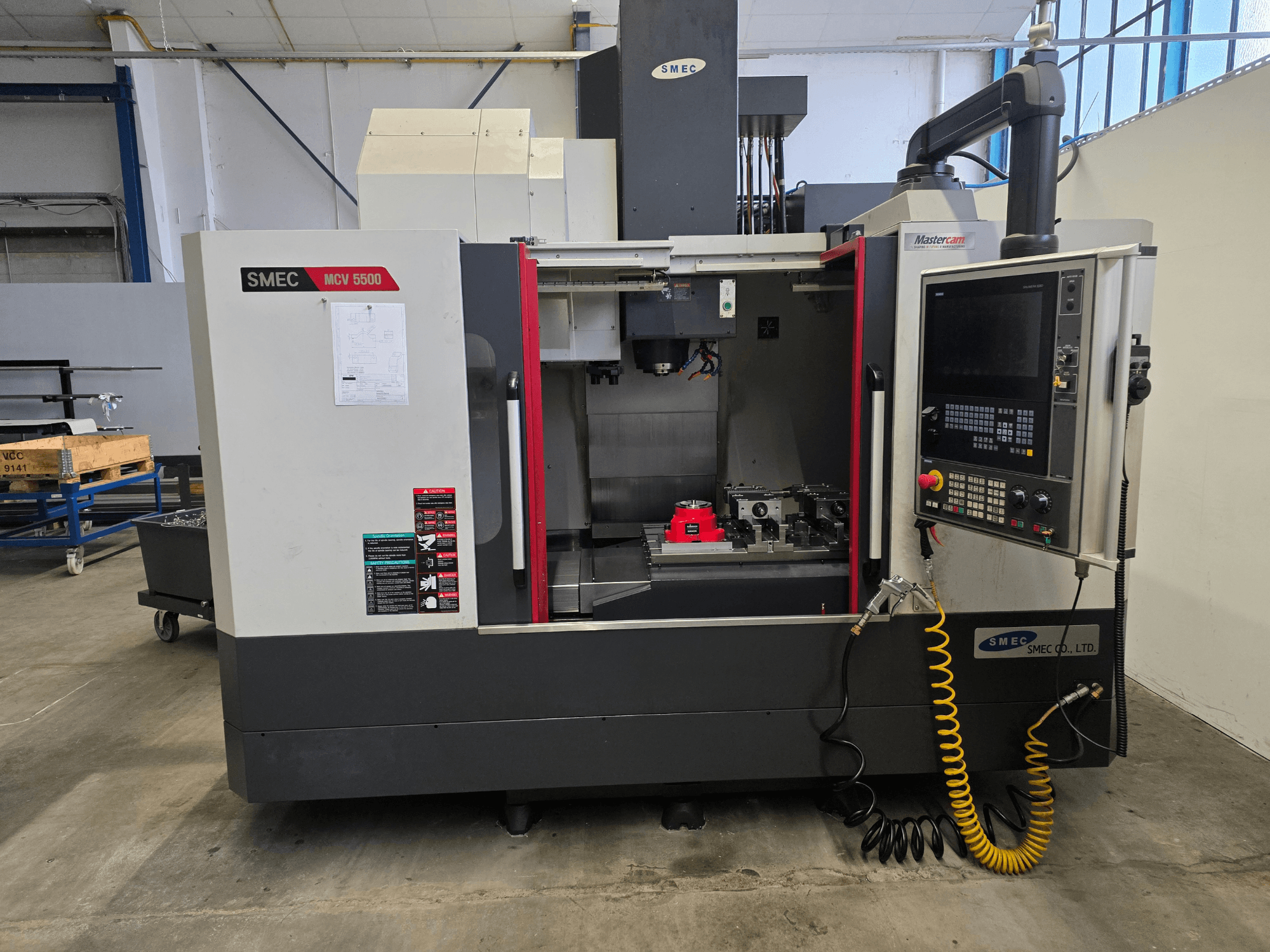

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Система ЧПУ: Siemens SINUMERIK 828D, включаючи OPERATE та ShopMill

- Розмір Т-образного паза: 4 × 18H8 мм

- Відстань між Т-образними пазами: 125 мм

- Відстань від центру шпинделя до колони: 580 мм

- Відстань від столу до торця шпинделя: 130–650 мм

- Кульковий гвинт по осі X: Ø 40 x 12 мм

- Кульковий гвинт по осі Y: Ø 40 × 12 мм

- Кульковий гвинт по осі Z: Ø 40 × 10 мм

- Приводний двигун по осі X: 3 кВт

- Двигун подачі по осі Y: 3 кВт

- Двигун подачі по осі Z: 3 кВт

- Швидкісний хід по осях X/Y/Z: 36/36/30 м/хв

- Швидкість подачі по осях X/Y/Z: 1–15 000 мм/хв

- Двигун шпинделя: 22 кВт (30 хв) / 18,5 кВт (постійний)

- Макс. крутний момент шпинделя: 141 Нм

- Конус шпинделя: BBT 40

- Ємність інструментального магазину: 30 позицій

- Макс. вага інструменту: 8 кг

- Макс. довжина інструменту: 300 мм

- Макс. діаметр інструменту: Ø 80 мм (Ø 125 мм за наявності сусідніх порожніх гнізд)

- Час заміни інструменту: 1,6 с

- Час від закінчення обробки одного заготовки до початку обробки наступної: 5 с

- Ємність бака системи охолодження: 365 л

- Витрата охолоджувальної рідини: 29,1 л/хв

- Внутрішній тиск охолоджувальної рідини (IKZ): 20 бар

- Об'єм гідравлічної системи: 3,9 л

- Максимальний тиск у гідравлічній системі: 9 бар

- Максимальна необхідна потужність: 32 кВА

- Напруга: 400 В

- Підключення стисненого повітря: 6 бар

- Габаритні розміри верстата (Ш × Г × В): 3635 мм (з конвеєром для стружки) × 2977 мм × 2778 мм

- Додаткове обладнання:

* Бічний конвеєр для стружки з шарнірним ременем та роликами

* Маслозбірник з безкінечним конвеєром

* Агрегат охолодження з пістолетом для охолоджувальної рідини та системою промивання станини

* Система охолодження масла шпинделя

* Пневматичний пістолет

* Зчитувач DXF-файлів

* Електронне маховикове колесо

* 3-колірний індикатор стану

* Освітлення робочої зони
