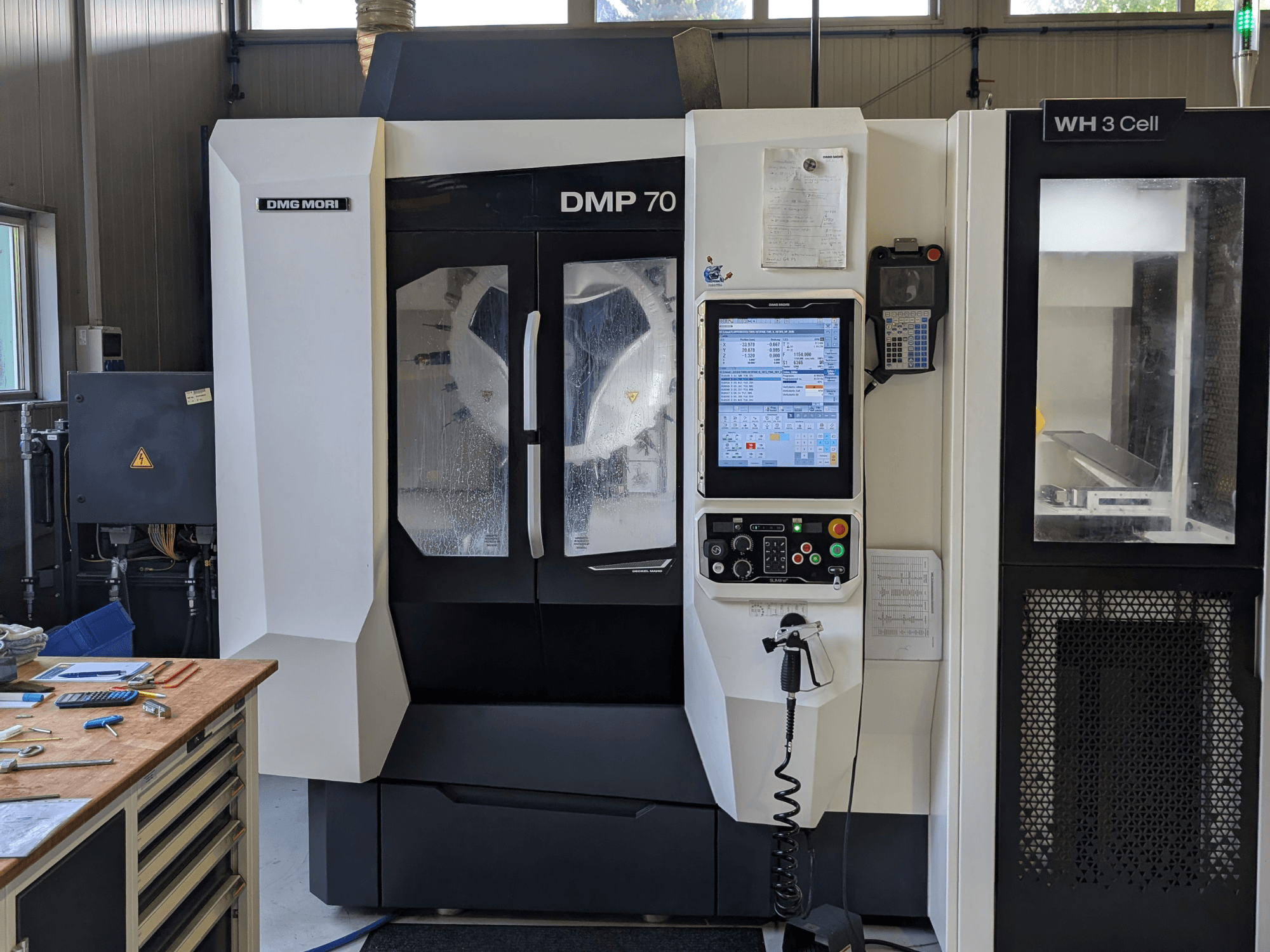

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Фаза: L1/L2/L3/N/PE

- Споживання потужності: 30 кВА

- Максимальний струм (A In max): 43,5 А

- Номінальний струм: 50 А

- Струм короткого замикання (V max): 5 кА / 440 В макс.

- Напруга: 400 В ±10 %

- Частота: 50 Гц

- Напруга управління змінного струму: 230 В

- Напруга керування постійного струму: 24 В

- Система управління: 3D Control Siemens 840D SL Operate

- Конус інструменту: BBT30

- Робочий стіл: вбудований поворотний нахильний стіл з ЧПУ, одночасна робота 5 осей

- Діапазон повороту осі A: -120° / +100°

- Робота по осі C: безперервна (безкінечна)

- Максимальне навантаження на вісь C: 100 кг

- Діаметр столу по осі C: Ø290 мм

- Приводи: крутні приводи з вбудованим прямим вимірюванням переміщення по осях A та C

- Програмні пакети: Sinumerik MDynamics 5-Axis, 3D-модель даних для моделювання

- Опції столу: пневматична система затискання (1 контур)

- Система охолодження та видалення стружки: конвеєр для стружки, стрічковий фільтр у складі виробничого пакета з внутрішньою подачею охолоджувальної рідини під тиском 40 бар (IKZ), продувка повітря через центр шпинделя, зовнішня продувка повітря, система сепарації масляного та емульсійного туману

- Вимірювання та моніторинг: комплект 3D-контактних датчиків RENISHAW, моніторинг поломки інструменту та вимірювання безпосередньо на верстаті, підготовка до 3D quickSET

- Загальні опції: Режим роботи 3, відповідність вимогам CE

- Інтерфейс автоматизації: інтерфейс для підключення зовнішної системи автоматизації з правого боку

- Система автоматизації: DMG MORI WH 3 Cell

- Роботизована рука: 6-осьовий робот Fanuc LR Mate 200iD/7L жовтого кольору

- Захват робота: подвійний захват PGN64

- Компоненти автоматизації: 10 висувних ящиків DMG, жолоб NIO, станція вирівнювання, висувний ящик для вимірювання, система подачі сировини, комплект захватів, аксесуари

- Налічені години роботи верстата (з екрану управління): Час роботи верстата: 22 918:34 год.; Час виконання програм: 20 920:40 год.; Час роботи шпинделя: 18 815:51 год.
