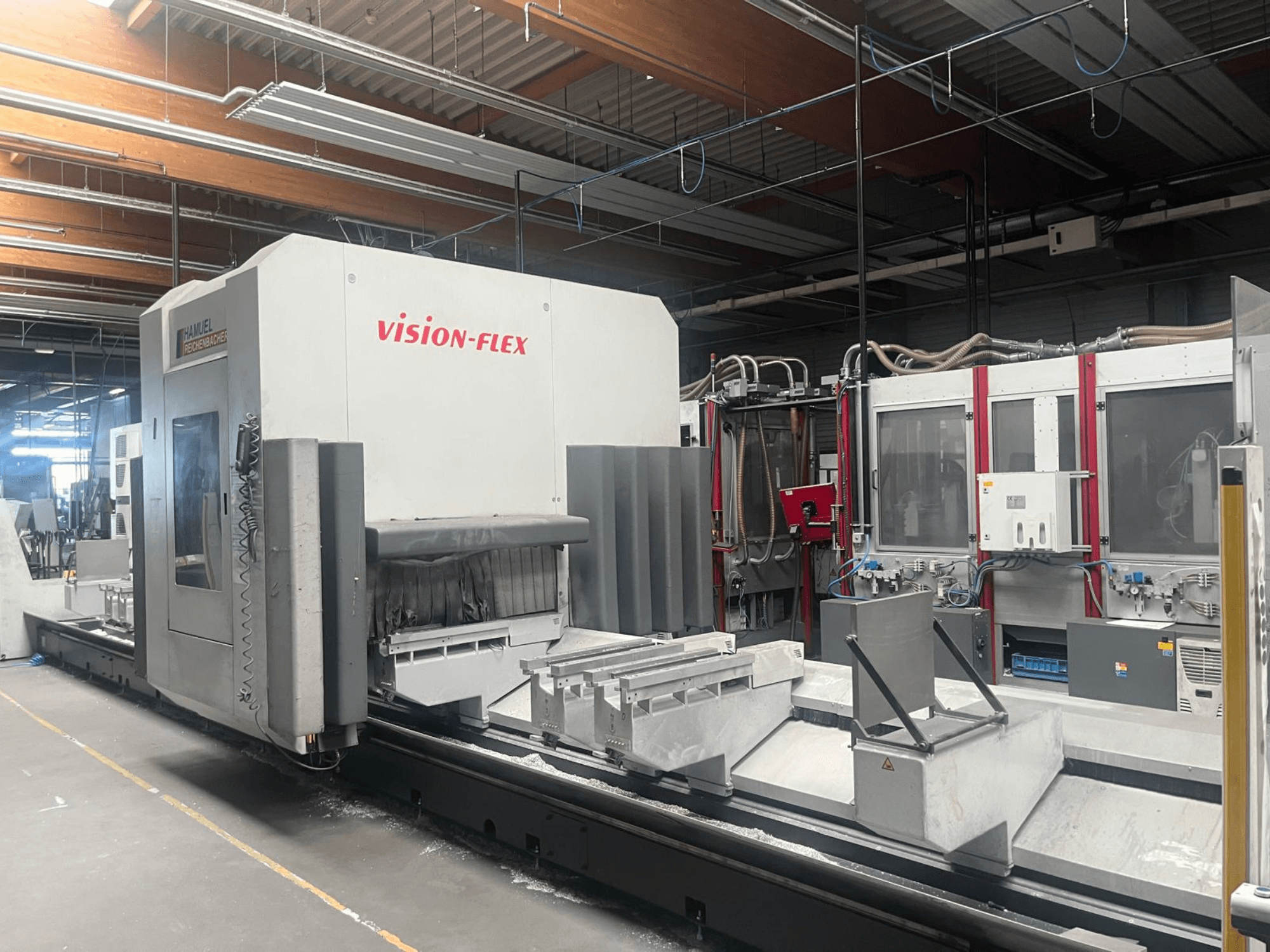

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Кількість осей: 5 осей (ось C ±360°, ось B ±180°)

• Хід по осі X: 8 060 мм

• Хід по осі Y: 1 210 мм (+ 400 мм хід заміни)

• Хід по осі Z: 760 мм

• Швидкість експрес-подачі осей: X = 80 м/хв, Y = 60 м/хв, Z = 40 м/хв

• Прискорення осей: 6 м/с²

• Швидкість обертання шпинделя: до 24 000 об/хв

• Потужність головного шпинделя: 15 кВт (S1 у безперервному режимі), 18 кВт (S6 у максимальному режимі)

• Крутний момент шпинделя: 14,3 Нм (S1), 17,2 Нм (S6)

• Кріплення інструменту на шпинделі: HSK-F63

• Максимальна довжина / вага інструменту: 240 мм / 6 кг

• Система зміни інструменту: 20-позиційний дисковий змінювач (автоматичний)

• з 19-дюймовим TFT-дисплеєм та портативним терміналом HT-2

• Напруга живлення: 400 В (3~ ±10 %, 50 Гц)

• Номінальний струм: 90 А

• Вхідний запобіжник: 100 А (Ic < 17 кА)

• Напруга управління: 24 В постійного струму

• Загальна потужність: 45 кВт

• Подача стисненого повітря: мінімум 7 бар, приблизно 1 000 NL/хв

• Система змащування: центральна автоматична система змащування (ємність для мастила 3 л) + система змащування мінімальною кількістю (MQL) з баком на 3 л

• Вага верстата: 10 000 кг

• Габарити верстата (займана площа): приблизно 11,5 м (X) × 3,0 м (Y) × 3,0 м (Z)

Додаткове обладнання:

• Конвеєр для відходів LEHMANN, ручна пульт-станція EATON, пневматично регульовані затискні блоки профілю (8 балок), 2-канальна система управління для одночасного налаштування/обробки
