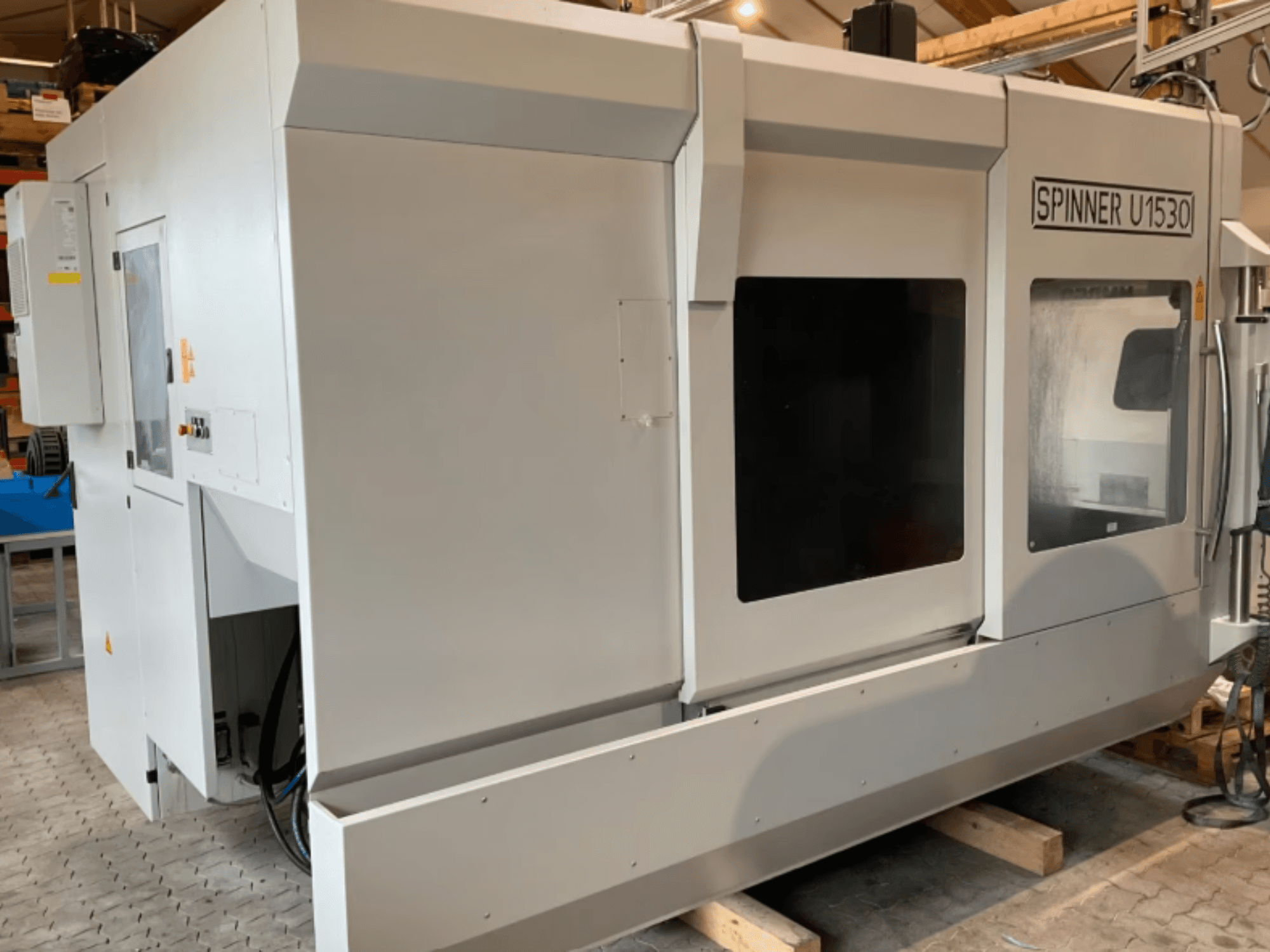

Цей 5-осьовий верстат SPINNER U5-1530 був виготовлений у 2021 році. Він має значний хід по осі X — 1530 мм, по осі Y — 530 мм та по осі Z — 465 мм. Верстат оснащений нерухомим жорстким столом у поєднанні з 2-осьовим поворотним/нахильним столом, що підвищує його універсальність. Якщо ви шукаєте високоякісні можливості обробки, зверніть увагу на вертикальний обробний центр SPINNER U5-1530, який ми пропонуємо на продаж. Зверніться до нас для отримання додаткової інформації.
Огляд
- бренд: SPINNER
- рік: 2021
- МОДЕЛЬ: U5-1530
- виробничі години: 6000
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Вертикальний обробний центр
- марка блоку управління: SIEMENS
Технічна інформація - SPINNER U5-1530
Блок керування
- Марка керування: SIEMENS
- Модель керування: 840D-SPIOS V1
Розміри
- Вага машини: 10500 kg
Рух
- Кількість осей: 5
- Хід по осі X: 1530 mm
- Хід по осі Y: 530 mm
- Хід по осі Z: 465 mm
Технічні характеристики
- Швидкість шпинделя: 12000 RPM
- Охолодження через шпиндель: Так
- Кількість інструментальних станцій: 54
Додаткова інформація
- Кількість осей: 5-осьова синхронна обробка
- Конфігурація столу: фіксована жорстка секція столу (Starrtisch U-1530) у поєднанні з 2-осьовим поворотним/нахильним столом (SPRT650 / версія T)
- Швидкість обертання шпинделя: до 12 000 об/хв (опція Advanced spindle)
- Конус шпинделя: SK40
- Ємність магазину інструментів: 54 позиції
- Короткозамкнута потужність мережі (SK-Netz): >= 1,6 МВА (100xPnE/R-Modul в кВт)
- Підключене навантаження: 26 кВА
- Номінальна напруга: 3~ 400 В + N + PE
- Номінальний струм захисного пристрою (In): 50 А
- Робочий номінальний струм (Ib): 42 А
- Частота мережі: 50 / 60 Гц
- Тип мережі, тип підключення: TN-Netz (5-провідна) із заземленою та навантажуваною зірковою точкою
- Пристрій захисного відключення (RCCB): без FI-Schalter (рекомендується)
- Система управління: SIEMENS 840D-SPIOS V1 (платформа SINUMERIK 840D sl sl SPIOS V2)
- Система вимірювання: лінійні шкали X/Y/Z (U-1530 Advanced) у поєднанні з 3D-контактом BLUM для вимірювання заготовки та системою вимірювання осей B/C
- Подача охолоджуючої рідини через шпиндель (IKZ): Так, з блоком підготовки CTS високого тиску та баком високого тиску (BAZ 70 бар)
- Гальмування обертових осей: гідравлічні гальма на осях B + C з 2-ходовим поворотним з'єднанням (70/7 бар)
- Діапазон температури навколишнього середовища: 15°C < T < 35°C
- Відносна вологість: <= 70% при 20°C
- Загальна вага верстата: ~10 500 кг (базова машина) + ~377 кг (конвеєр для стружки) + 170 літрів об'єму охолоджуючої рідини
- Перша мова: німецька
- Друга мова: англійська
- Багатофункціональний ручний термінальний пульт управління: у комплекті
- Shopmill: у комплекті
- 4-осьова обробка з поворотною віссю: у комплекті
- 3D-симуляція: у комплекті
- Розпізнавання залишку матеріалу: у комплекті
- Одночасний запис обробки: В комплекті
- Функції автоматичного вимкнення: Включено
- Вимірювання кінематики: Включено
- Розширена поверхня: Включено
- Сплайн-інтерполяція: Включено
- 2 Гб додаткової пам'яті: Включено
- Функції системи контактного датчика: Включено
- Система охолодження + конвеєр U-chip U1530: Входить до комплекту
- Подача повітря на головку шпинделя: Входить до комплекту
- Стиснене повітря через фрезерний шпиндель: у комплекті
- Пістолет для промивання: у комплекті
- Дверцята для робота, праві: у комплекті
- UNIROB-V2021-Interface Basis: у комплекті
- Цифрова документація: німецька
- Проушини для розвантаження краном: у комплекті
- Стандартне фарбування: у комплекті
- Електричне виконання: EUROPA-ST
- Гідравлічний тиск системи: 68 бар
- Гідравлічний тиск затиску (4-та/5-та вісь): 35 бар
- Робочий тиск пневматичної системи: 6 бар
- Витрата стисненого повітря: 180 норм-літрів/хв
- Максимальний рівень шуму: 73 дБ(А) при нормальній роботі
*Можливі розбіжності між наведеними даними та фактичними значеннями
