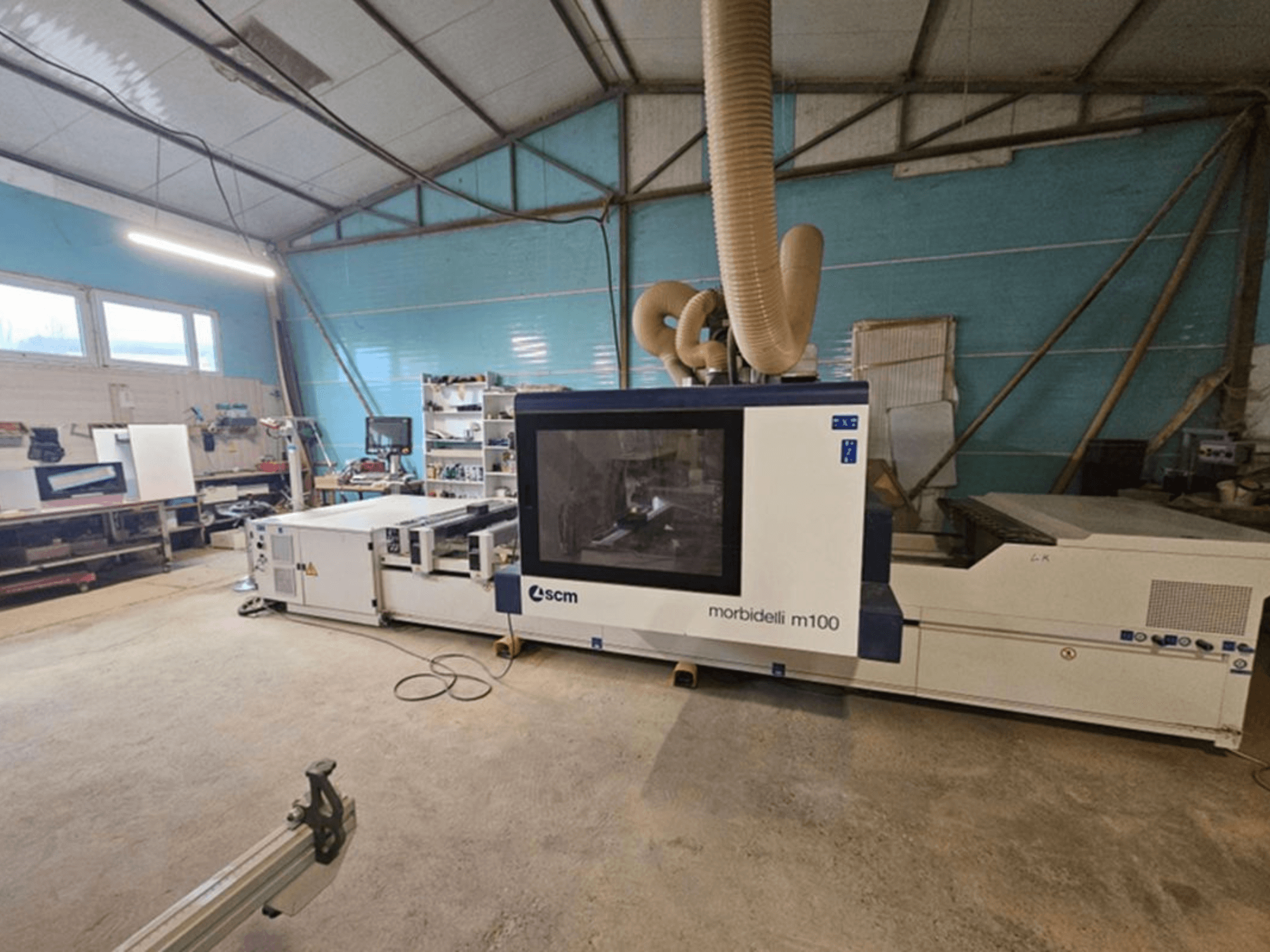

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Рік випуску/термін експлуатації: Придбано у 2019 році; приблизно 2 000 годин роботи

• Осі/можливості: 3/4/5-осьова обробка; свердління (вертикальне та горизонтальне з 4 боків), фрезерування, прорізування канавок, обробка країв; система безпеки PRO-SPACE

• Робоча зона: X 3110 мм; Y 1620 мм; прохід по осі Z 180 мм; прохід по осі Y 1900 мм; довжина маятника 1400 мм

• Робочий стіл: робочий стіл TV FLEX 1600, 6 рухомих штанги/опор, 6 поперечних штанги; стандартні положення штанги 6–12; довжина рухомої штанги 1600 мм; 12 фіксованих вакуумних присосок (145 × 145 × 75 мм); підготовка для 6 пневматичних затискачів; 4 пневматичні пристрої для завантаження/підтримки панелей; 8 задніх обмежувачів; 8 проміжних обмежувачів; ліва бічна опорна точка + лазер для фігурних деталей

• Конструкція/рух: Зварна сталева рама; лінійні напрямні з підшипниками рециркуляційного типу; вісь X — за допомогою рухомих штанги, вісь Y — за допомогою порталу з рейковим приводом з обох боків, вісь Z — за допомогою кулькового гвинта; позиціонування під керуванням ЧПУ

• Швидкості: Максимальна векторна швидкість по осях XY (PRO-SPACE) 56 м/хв; швидкість обертання свердлильних шпинделів до 8 000 об/хв; швидкість обертання електрошпинделя до 24 000 об/хв

• Свердлильний агрегат: група F23L з 13 вертикальними шпинделями (7R+6L), 10 горизонтальними шпинделями (4+3 по осі X, 2 по осі Y); вбудована пила у напрямку X, Ø 125 мм, 2,2 кВт; пневматичний хід вмикання/вимикання 75 мм; інвертор для програмованої швидкості

• Головний шпиндель: 5-осьовий електрошпиндель Hiteco JQX, HSK F63, рідинне охолодження, керамічні підшипники; клас потужності ~10 кВт (S6 до ~15 кВт), 24 000 об/хв

• Системи зміни інструменту: Задня TRB 14 (14 позицій; хід 350 мм; крок 115 мм; інструменти до Ø240 мм; загальна маса 70 кг); Передній FAST 14 (14 позицій; інструменти до Ø130 мм у вибраних гніздах; макс. 8 кг/інструмент; загальна вага 24 кг)

• Управління/програмне забезпечення: Windows 7; 21,5-дюймовий дисплей FHD; клавіатура/миша + панель верстата; Maestro CNC CAD/CAM (параметричне/графічне програмування, імпорт DXF, ISO-графіка, моделювання); мобільний сенсорний пульт TECPAD 7"; дистанційне керування вздовж верстата

• Вакуум: Стандартний вакуумний насос (входить у комплектацію верстата); централізована автоматична змащувальна система

• Енергоносії: Номінальна потужність 23 + 28,5 кВА; стиснене повітря 450 НЛ/хв; вимоги до пиловідведення 4500 м³/год, 25 м/с, вихід Ø250 мм; централізоване/оптимізоване пиловідведення з регульованим конвеєром та груповими виходами

• Безпека/стандарти: концепція PRO-SPACE (без передніх фотоелементів/бічних огорож згідно з пропозицією), відповідність вимогам CE, аварійні зупинки та захищені зони згідно з нормами ЄС

Додаткове обладнання

• Додатковий вакуумний насос: 1 × 90 м³/год

• Додатковий апаратний ключ для Xilog/Maestro (USB)
