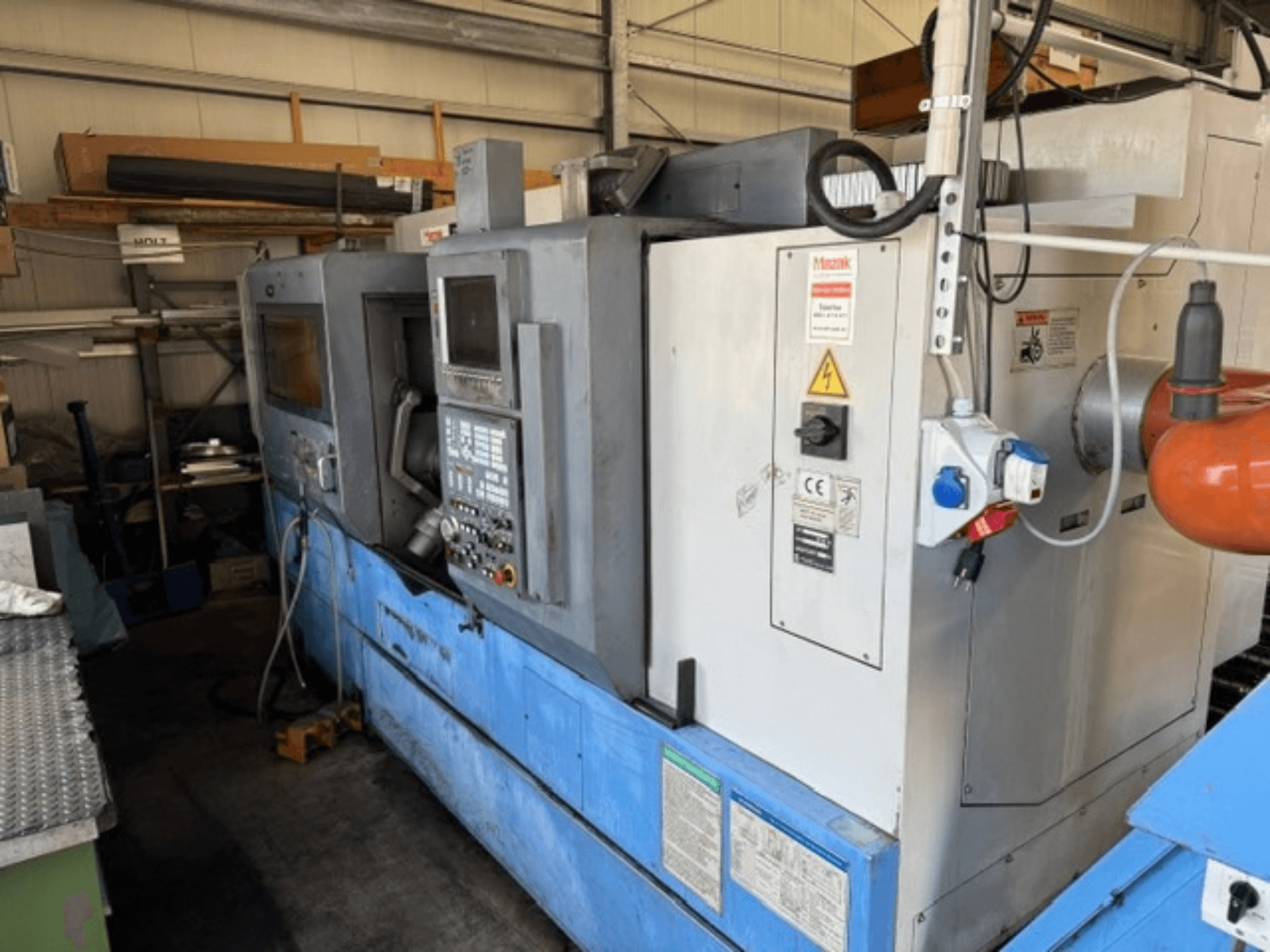

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Кількість робочих годин: 116 213 годин

- Макс. діаметр повороту: 560 мм

- Макс. відстань повороту над кареткою: 500 мм

- Макс. діаметр точіння: 410 мм

- Стандартний діаметр точіння: 336 мм

- Макс. довжина обробки: 989 мм

- Макс. діаметр заготовки: 77 мм

- Діапазон частоти обертання головного шпинделя: 35 – 3 300 об/хв

- Потужність двигуна головного шпинделя: 26 кВт / 22 кВт (30 хв / 100 % безперервна робота)

- Макс. крутний момент шпинделя: 637 Нм

- Кінцівка шпинделя: A2-8"

- Прохідний отвір шпинделя: 88 мм

- Діаметр патрона: 304 мм

- Поворот по осі C: 0° – 360° / 0,001°

- Кількість позицій револьверної головки: 12

- Розмір хвостовика токарного інструменту: 25 × 25 × 150 мм

- Діапазон діаметрів хвостовика розточувального штифта: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 мм

- Час індексації револьверної головки: приблизно 2,2 с

- Потужність двигуна приводних інструментів: 7,5 кВт

- Макс. крутний момент приводних інструментів: 96 Нм

- Діапазон частоти обертання приводних інструментів: 90–1 500 об/хв

- Діаметр свердління приводних інструментів: 23 мм

- Діаметр різьблення приводних інструментів: M16 (тримач типу H) / M12 (тримач типу V)

- Глибина фрезерування приводних інструментів: 25 мм

- Хід по осі X: 245 мм

- Хід по осі Z: 1 035 мм

- Швидкісний хід по осі X: 18 м/хв

- Швидкісний хід по осі Z: 24 м/хв

- Швидкісний хід по осі C: 100 об/хв

- Швидкість подачі по осях X/Z: 0 – 5 000 мм/хв

- Швидкість подачі по осі C: 1° – 2 000°/хв

- Хід пинолі задньої бабки: 130 мм

- Діаметр пінолі задньої бабки: 100 мм

- Конус задньої бабки: MK 4

- Хід задньої бабки: 880 мм

- Ємність бака охолоджувальної рідини: 250 л

- Продуктивність насоса охолоджувальної рідини: прибл. 20 л/хв

- Тиск насоса охолоджувальної рідини: 5 бар

- Потужність: 52 кВА

- Робоча напруга: 400 В / 50 Гц

- Тиск в пневматичній системі: 5 бар, 100 л/хв

- Необхідна площа: приблизно 7,7 м²

- Маса машини: прибл. 9 500 кг

- Додаткове обладнання та аксесуари: Tool Eye (пристрій для попереднього налаштування інструменту), 3-кулачковий гідравлічний патрон 304 мм з м’якими/жорсткими кулачками, захисний кожух від стружки та охолоджувальної рідини, робоче освітлення, синхронізоване нарізування різьби, приводні тримачі інструменту (CAT40: 3 вертикальні, 3 горизонтальні), тримачі розточувальних штанг, набір інструментів для регулювання, обладнання для фундаменту
